Schematy skrzynek bezpieczników i przekaźników – Citroën C8
Dotyczy pojazdów wyprodukowanych w latach:
2009, 2010, 2011, 2012, 2013, 2014.
Za zapalniczkę (gniazda zasilania) w Citroen C8 odpowiada bezpiecznik nr 9 (zapalniczka) w skrzynce bezpieczników tablicy rozdzielczej oraz bezpieczniki nr 39 (rzędu gniazd akcesoriów 12 V 3) i nr 40 (rzędu gniazd akcesoriów 12 V 2) na akumulatorze.

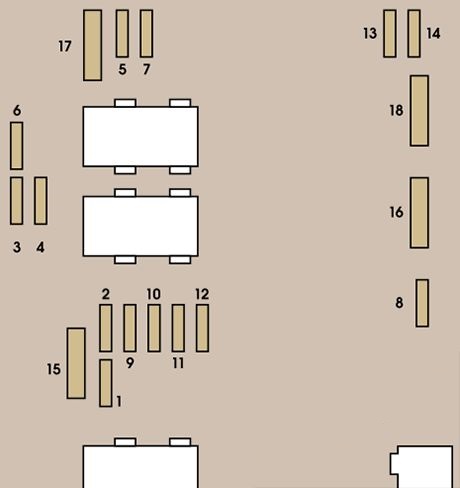

Skrzynka bezpieczników tablicy rozdzielczej
| Numer |
Ampery [A] |
Opis |
| 1 |
15 |
Tylna wycieraczka. |
| 2 |
– |
Nieużywany. |
| 3 |
5 |
Jednostka sterująca poduszki powietrznej. |
| 4 |
10 |
Czujnik kąta kierownicy;
Gniazdo diagnostyczne;
Czujnik ESP;
Klimatyzacja manualna;
Przełącznik sprzęgła;
Wysokość wiązki reflektorów;
Pompa filtra cząstek stałych;
Lusterko wewnętrzne elektrochromatyczne. |
| 5 |
30 |
Elektryczne lusterka;
Elektryczny silnik szyby pasażera;
Szyberdach rząd 1. |
| 6 |
30 |
Zasilanie przednich szyb elektrycznych. |
| 7 |
5 |
Lampy sufitowe, l
Lampa w schowku na rękawiczki, l
Lampy lustrzane dzięki uprzejmości, l
Lampy do ekranów rozrywkowych rząd 2. |
| 8 |
20 |
Wyświetlacz wielofunkcyjny;
Syrena antykradzieżowa;
Sprzęt audio;
Zmieniarka płyt kompaktowych;
Audio/telefon;
Jednostka sterująca dodatku do oleju napędowego;
Jednostka sterująca wykrywania niedopompowania opon;
Jednostka sterująca modułu drzwi przesuwnych. |
| 9 |
30 |
Zapalniczka. |
| 10 |
15 |
Przełączanie kierownicy;
Skrzynka bezpieczników przyczepy. |
| 11 |
15 |
Gniazdo diagnostyczne;
Wyłącznik zapłonu;
Automatyczna skrzynia biegów (4-biegowa). |
| 12 |
15 |
Pamięć fotela kierowcy;
Elektryczny fotel pasażera;
Sterownik poduszek powietrznych;
Sterownik czujników parkowania;
Przyciski do drzwi przesuwnych;
Zestaw głośnomówiący;
Automatyczna skrzynia biegów (6-biegowa). |
| 13 |
5 |
Skrzynka bezpieczników silnika;
Skrzynka bezpieczników przyczepy. |
| 14 |
15 |
Czujnik deszczu;
Automatyczna klimatyzacja;
Tablica przyrządów;
Szyberdachy;
Zespół lampek ostrzegawczych licznika kilometrów;
Sterowanie audio-telematyką. |
| 15 |
30 |
Blokada zamka pasażera. |
| 16 |
30 |
Blokowanie/odblokowywanie drzwi. |
| 17 |
40 |
Podgrzewana tylna szyba |
Skrzynka bezpieczników w komorze silnika
Znajduje się w komorze silnika, na lewo od zbiornika płynu chłodzącego.
| Numer |
Ampery [A] |
Opis |
| 1 |
20 |
Jednostka sterująca silnika;
Układy zasilania paliwem i powietrzem;
Zespół wentylatora. |
| 2 |
15 |
Klakson. |
| 3 |
10 |
Przednia i tylna pompa spryskiwacza. |
| 4 |
20 |
Pompa spryskiwacza reflektorów. |
| 5 |
15 |
Układ zasilania paliwem. |
| 6 |
10 |
Wspomaganie kierownicy;
Dodatkowy pedał hamulca;
Sterownik automatycznej skrzyni biegów;
Czujnik przepływu powietrza;
Automatyczny korektor wiązki z żarówkami ksenonowymi. |
| 7 |
10 |
Układ hamulcowy (ABS/ESP). |
| 8 |
20 |
Kontrola rozrusznika. |
| 9 |
10 |
Główny wyłącznik hamulca. |
| 10 |
30 |
Systemy zasilania paliwem i powietrzem;
Systemy kontroli emisji. |
| 11 |
40 |
Klimatyzacja z przodu. |
| 12 |
30 |
Wycieraczki. |
| 13 |
40 |
Wbudowany interfejs systemowy. |
| 14 |
30 |
Nieużywany. |
| 15 |
30 |
Sterowanie blokowaniem/odblokowywaniem/zamknięciem blokady przed dziećmi. |
Bezpieczniki komory akumulatora
Bezpieczniki znajdują się w komorze akumulatora, umieszczonej pod podłogą przed siedzeniem po prawej stronie.
| Numer |
Ampery [A] |
Opis |
| 1* |
40 |
Elektryczne przesuwane drzwi boczne. |
| 2* |
40 |
Elektryczne przesuwane drzwi boczne. |
| 3* |
– |
Nieużywany. |
| 4* |
40 |
Skrzynka bezpieczników przyczepy. |
| 31 |
5 |
Główny wyłącznik hamulca. |
| 32 |
25 |
Zapamiętywanie fotela kierowcy. |
| 33 |
25 |
Zapamiętywanie miejsca pasażera. |
| 34 |
20 |
Szyberdach rząd 3. |
| 35 |
20 |
Szyberdach rząd 2. |
| 36 |
10 |
Podgrzewany fotel pasażera. |
| 37 |
10 |
Podgrzewany fotel kierowcy. |
| 38 |
15 |
Nieużywany. |
| 39 |
20 |
Gniazdo akcesoriów 12 V rząd 3. |
| 40 |
20 |
Gniazdo akcesoriów 12 V rząd 2. |
|
|
* Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych.
Wszystkie prace muszą być wykonane przez ASO CITROËN |
