Schematy skrzynek bezpieczników i przekaźników – Citroën C8
Dotyczy pojazdów wyprodukowanych w latach:
2002, 2003, 2004, 2005, 2006, 2007, 2008.
Za zapalniczkę (gniazda zasilania) w Citroen C8 odpowiada bezpiecznik F9 (zapalniczka) w skrzynce bezpieczników tablicy rozdzielczej oraz bezpieczniki F11 (gniazdo pomocnicze 12 V w trzecim rzędzie) i F12 (gniazdo pomocnicze 12 V w drugim rzędzie) na akumuAorze.
Trzy skrzynki bezpieczników umieszczone pod deską rozdzielczą, w komorze akumuAora oraz pod maską.

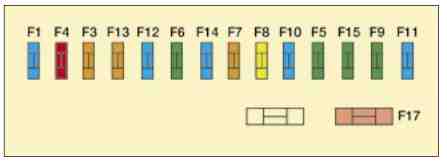

Skrzynka bezpieczników deski rozdzielczej
| Numer |
Ampery [A] |
Opis |
| F1 |
15 A |
Tylna wycieraczka |
| F3 |
5 A |
Poduszka powietrzna |
| F4 |
10 A |
Czujnik kąta skrętu;
ESP;
Fotochromowe lusterko wsteczne wewnętrzne;
Gniazdo diagnostyczne;
Sprzęgło;
Klimatyzacja;
Zawieszenie;
Filtr cząstek stałych. |
| F5 |
30 A |
Szyberdach;
Szyba przednia. |
| F6 |
30 A |
Tylna szyba |
| F7 |
5 A |
Lampy wewnętrzne;
Lusterka kosmetyczne;
Schowek na rękawiczki. |
| F8 |
20 A |
Wyświetlacze;
Alarm;
Radio;
Zmieniarka CD;
System dodatków do oleju napędowego;
Wykrywanie deflacji;
Boczne drzwi przesuwne. |
| F9 |
30 A |
Zapalniczka |
| F10 |
15 A |
Moduł przekaźnika przyczepy;
Elementy sterujące na kierownicy. |
| F11 |
15 A |
Gniazdo diagnostyczne;
Syrena;
Automatyczna skrzynia biegów;
Zapłon. |
| F12 |
15 A |
Lampka ostrzegawcza pasów bezpieczeństwa;
Drzwi przesuwne;
Poduszka powietrzna;
Wspomaganie parkowania;
Zapamiętywanie fotela kierowcy;
Elektryczny fotel pasażera;
Zestaw głośnomówiący. |
| F13 |
5 A |
Przekaźnik przyczepy |
| F14 |
15 A |
Czujnik deszczu;
Szyberdach;
Klimatyzacja;
Sterownik lampki ostrzegawczej licznika kilometrów;
Tablica przyrządów;
Telematyka. |
| F15 |
30 A |
Zamykanie;
Deadlocking;
Bezpieczeństwo dzieci. |
| F17 |
40 A |
Podgrzewana tylna szyba |
Skrzynka bezpieczników w komorze silnika
Aby otworzyć skrzynkę bezpieczników w komorze silnika, odpiąć zbiornik płynu do spryskiwaczy, a następnie zdjąć pokrywę.
| Numer |
Ampery [A] |
Opis |
| F1 |
20 A |
ECU silnika;
Elektrozawór recyklingu spalin;
Elektrozawór regulacji wysokiego ciśnienia oleju napędowego;
Elektrozawór EGR. |
| F2 |
15 A |
Klakson |
| F3 |
10 A |
Pompa spryskiwacza szyby przedniej/tylnej |
| F4 |
20 A |
Pompa spryskiwacza reflektorów |
| F5 |
15 A |
Pompa paliwa;
Elektrozawór regulacji. |
| F6 |
10 A |
Skrzynia biegów;
Wspomaganie kierownicy;
Przepływomierz powietrza;
Podgrzewacz;
Poziom oleju silnikowego;
Hamulce;
Regulacja reflektorów. |
| F7 |
10 A |
ESP |
| F8 |
20 A |
Rozrusznik |
| F9 |
10 A |
ECU silnika |
| F10 |
30 A |
Elektrozawory;
Sonda lambda;
Wtryskiwacze;
Cewka zapłonowa;
ECU;
Podgrzewacz oleju napędowego. |
| F11 |
40 A |
Przepływ powietrza |
| F12 |
30 A |
Wycieraczka przedniej szyby |
| F13 |
40 A |
Wbudowany interfejs systemowy (lgnition+) |
| F14 |
– |
Pusty |
Bezpieczniki na akumulatorze
Odciągnij dywanik podłogowy, odepnij osłonę umieszczoną pod podłogą pod prawym przednim siedzeniem, aby uzyskać dostęp.
| Numer |
Ampery [A] |
Opis |
| F1 |
– |
Pusty |
| F2 |
– |
Pusty |
| F3 |
5 A |
Hamulce |
| F4 |
25 A |
Zapamiętywanie fotela kierowcy |
| F5 |
25 A |
Zapamiętywanie miejsca pasażera;
Szyberdach. |
| F6 |
20 A |
Szyberdach |
| F7 |
20 A |
Szyberdach |
| F8 |
10 A |
Podgrzewany fotel pasażera |
| F9 |
10 A |
Podgrzewany fotel kierowcy |
| F10 |
15 A |
Sygnalizacja |
| F11 |
20 A |
Gniazdo akcesoriów 12 V trzeciego rzędu |
| F12 |
20 A |
Gniazdo akcesoriów 12 V drugiego rzędu |
