Schematy skrzynek bezpieczników i przekaźników – Citroën C6
Dotyczy pojazdów wyprodukowanych w latach:
2006, 2007, 2008, 2009, 2010, 2011, 2012.
Za zapalniczkę (gniazda zasilania) w Citroen C6 odpowiada bezpiecznik F9 (przednia zapalniczka) w skrzynce bezpieczników tablicy rozdzielczej i bezpiecznik G39 (tylne gniazdo akcesoriów) w skrzynce bezpieczników bagażnika.
Skrzynki bezpieczników na desce rozdzielczej

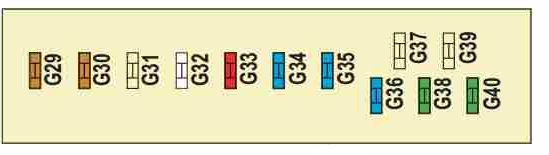

Schemat skrzynki bezpieczników (skrzynka bezpieczników 1 na desce rozdzielczej (górna))
| Numer |
Ampery [A] |
Opis |
| G 29 |
5 A |
Wykrywanie deflacji;
Zmieniarka na 6 płyt CD. |
| G 30 |
5 A |
Gniazdo diagnostyczne |
| G 31 |
5 A |
Telematyka według przeznaczenia |
| G 32 |
25 A |
Wzmacniacz |
| G 33 |
10 A |
Hydrauliczny układ zawieszenia |
| G 34 |
15 A |
Automatyczna skrzynia biegów |
| G 35 |
15 A |
Podgrzewany fotel pasażera z przodu |
| G 36 |
15 A |
Podgrzewany fotel kierowcy |
| G 37 |
– |
– |
| G 38 |
30 A |
Elektryczny fotel kierowcy |
| G 39 |
– |
– |
| G 40 |
30 A |
Elektryczny fotel pasażera |
Schemat skrzynki bezpieczników (skrzynka bezpieczników 2 na desce rozdzielczej (dolna))
| Numer |
Ampery [A] |
Opis |
| F 1 |
– |
– |
| F 2 |
– |
– |
| F 3 |
5 A |
Poduszki powietrzne |
| F 4 |
10 A |
Układ hamulcowy;
Aktywna maska;
Tempomat/ogranicznik prędkości;
Fotochromowe lusterko wsteczne;
Gniazdo diagnostyczne;
Wielofunkcyjny silnik pochylania ekranu. |
| F 5 |
30 A |
Szyba przednia;
Szyberdach. |
| F 6 |
30 A |
Tylna szyba |
| F 7 |
5 A |
Oświetlenie osłony przeciwsłonecznej;
Oświetlenie schowka na rękawiczki;
Lampy wewnętrzne;
Tylna zapalniczka. |
| F 8 |
20 A |
Elementy sterujące na kierownicy;
Wyświetlacz;
Otwieranie szyb (Mikro zjazd);
Alarm;
Radio. |
| F 9 |
30 A |
Zapalniczka przednia |
| F 10 |
15 A |
Przekaźnik bagażnika;
Przekaźnik przyczepy. |
| F 11 |
15 A |
Blokada kierownicy |
| F 12 |
15 A |
Lampka ostrzegawcza pasów bezpieczeństwa kierowcy i pasażera z przodu;
Otwieranie okien (Mikro opuszczanie);
Fotele elektryczne;
Wspomaganie parkowania;
System audio JBL. |
| F 13 |
5 A |
Aktywna maska;
Czujnik deszczu i jasności;
Wycieraczka szyby przedniej;
Zasilanie modułu przekaźnika silnika. |
| F 14 |
15 A |
System ostrzegania przed niezamierzoną zmianą pasa ruchu;
Klimatyzacja;
Tablica przyrządów;
Wyświetlacz przezierny;
Poduszki powietrzne;
Bluetooth® (zestaw głośnomówiący);
Przekaźnik BHI. |
| F 15 |
30 A |
Centralny zamek;
Bezpieczeństwo dzieci. |
| F 16 |
BOCZNICA |
– |
| F 17 |
40 A |
Wentylacja |

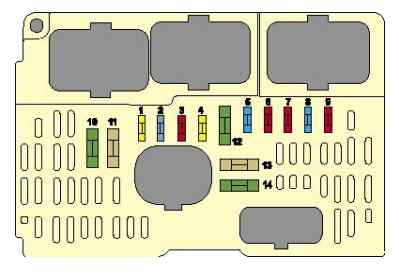

Skrzynka bezpieczników w komorze silnika
Aby uzyskać dostęp do skrzynki bezpieczników w komorze silnika, odkręć każdą śrubę o 1/4 obrotu.
| Numer |
Ampery [A] |
Opis |
| F 1 |
20 A |
ECU silnika;
Wentylator chłodzący. |
| F 2 |
15 A |
Klakson |
| F 3 |
10 A |
Pompa do spryskiwaczy szyb |
| F 4 |
20 A |
Spryskiwacz reflektorów |
| F 5 |
15 A |
Podgrzewanie wstępne;
Wtrysk (Diesel). |
| F 6 |
10 A |
Układ hamulcowy |
| F 7 |
10 A |
Automatyczna skrzynia biegów |
| F 8 |
20 A |
Rozrusznik |
| F 9 |
10 A |
Aktywna maska;
Dwufunkcyjne kierunkowe reflektory ksenonowe. |
| F 10 |
30 A |
Wtryskiwacze;
Cewka zapłonowa;
ECU silnika;
Zasilanie paliwem (Diesel). |
| F 11 |
40 A |
Klimatyzacja (Dmuchawa) |
| F 12 |
30 A |
Wycieraczki |
| F 13 |
40 A |
BSI |
| F 14 |
– |
|

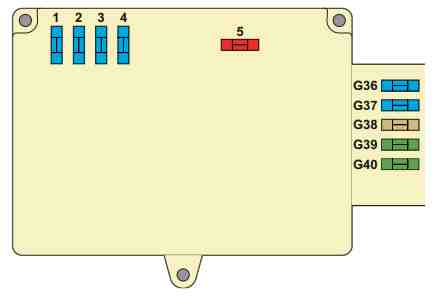

Skrzynki bezpieczników znajdują się w bagażniku pod osłoną lewego błotnika

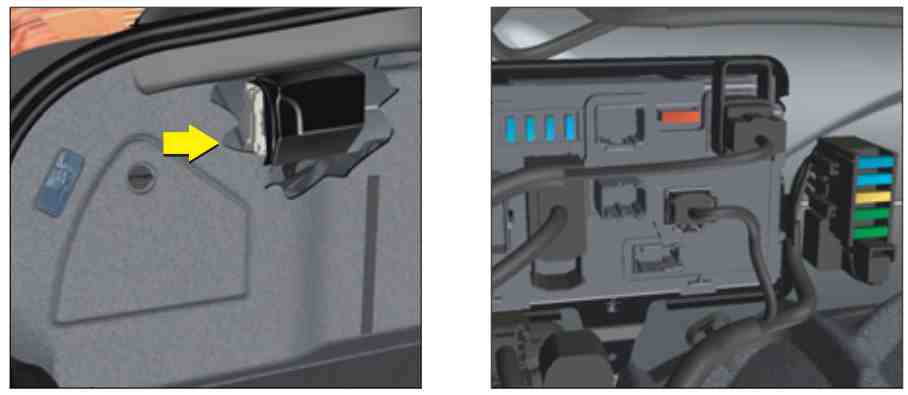

Aby uzyskać dostęp:
1. Odsuń listwę po lewej stronie.
2. Odsuń przewody elektryczne łączące ze skrzynką bezpieczników.
3. Otwórz skrzynkę bezpieczników.
| Numer |
Ampery [A] |
Opis |
| F 1 |
15 A |
Klapka paliwa |
| F 2 |
– |
– |
| F 3 |
– |
– |
| F 4 |
15 A |
Wrażliwy na prędkość tylny spoiler (deflektor) |
| F 5 |
40 A |
Podgrzewany tylny ekran |
| G 36 |
15A/25A |
Podgrzewany elektrycznie fotel tylny lewy (Pack Lounge)/kanapa |
| G 37 |
15A/25A |
Podgrzewany elektrycznie fotel tylny pray (Pack Lounge)/kanapa |
| G 38 |
30 A |
Elektryczna regulacja tylnych siedzeń (Pack Lounge) |
| G 39 |
30 A |
Zapalniczka;
Tylne gniazdo akcesoriów. |
| G 40 |
25 A |
Elektryczny hamulec postojowy |
