Schematy skrzynek bezpieczników i przekaźników – Citroën C4 Picasso II
Dotyczy pojazdów wyprodukowanych w latach:
2016, 2017, 2018.
Lokalizacja skrzynki bezpieczników
Konfiguracje:
Rodzaj instalacji elektrycznej pojazdu zależy od jego poziomu wyposażenia. Aby zidentyfikować typ instalacji elektrycznej w pojeździe, otwórz maskę: obecność dodatkowej skrzynki bezpieczników przed akumulatorem wskazuje, że jest to typ 2. Instalacja elektryczna typu 1 nie ma żadnych bezpieczników z przodu akumulatora.
Skrzynki bezpieczników na desce rozdzielczej
Pojazdy z kierownicą po lewej stronie: skrzynka bezpieczników znajduje się w dolnej desce rozdzielczej (po lewej stronie).
Odpiąć osłonę, ciągnąc w prawym górnym rogu, a następnie w lewo, całkowicie odczepić osłonę, ostrożnie ciągnąc w kierunku wskazanym przez strzałkę.
Pojazdy z kierownicą po prawej stronie:
Otwórz schowek, odepnij pokrywę, ciągnąc za górną lewą, a następnie z prawej strony, całkowicie odłącz pokrywę, ostrożnie ciągnąc w kierunku wskazanym przez strzałkę.

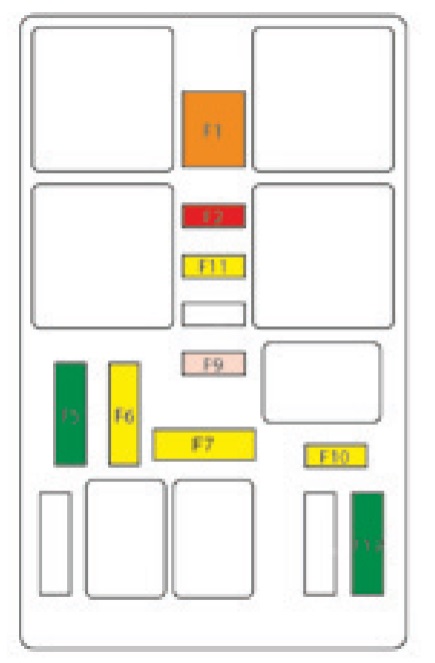

Skrzynka bezpieczników deski rozdzielczej 1
| Numer |
Ampery [A] |
Opis |
| F1 |
40 A |
Podgrzewana tylna szyba |
| F2 |
20 A |
Elektryczne lusterka boczne. |
| F5 |
30 A |
Panoramiczna roleta do szyberdachu |
| F6 |
20 A |
Gniazdo 12 V;
Tylne multimedia. |
| F7 |
20 A |
Gniazdo 230 V. |
| F9 |
25 A |
Podgrzewane siedzenia. |
| F10 |
20 A |
Moduł interfejsu przyczepy. |
| F11 |
20 A |
Wentylator klimatyzacji. |
| F12 |
30 A |
Silniki elektryczne do szyb. |
Skrzynka bezpieczników deski rozdzielczej 2
| Numer |
Ampery [A] |
Opis |
| F7 |
10 A |
Gniazdo rozruchowe 12 V;
Tylne multimedia. |
| F8 |
20 A |
Tylna wycieraczka. |
| F10 |
30 A |
Zamki. |
| F17 |
5 A |
Tablica przyrządów. |
| F18 |
5 A |
Automatyczna skrzynia biegów. |
| F21 |
3 A |
Przycisk START/STOP. |
| F22 |
3 A |
Czujnik deszczu i nasłonecznienia;
Kamera na przedniej szybie. |
| F24 |
5 A |
Czujniki parkowania;
Panoramiczna pomoc wizualna. |
| F27 |
5 A |
Automatyczna skrzynia biegów. |
| F29 |
20 A |
Systemy audio i telematyczne. |
| F32 |
15 A |
Gniazda 12 V. |
| F35 |
5 A |
Regulacja wysokości świateł przednich;
Podgrzewana tylna szyba;
Radar. |
| F36 |
5 A |
Oświetlenie wewnętrzne: schowek, centralny schowek, lampki do czytania, lampki sufitowe. |

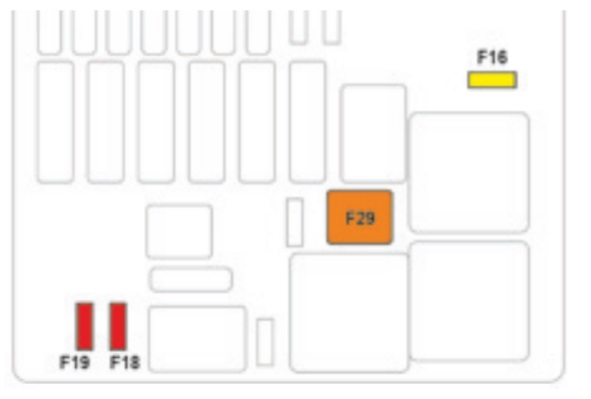

Komora silnika
| Numer |
Ampery [A] |
Opis |
| F 16 |
20 A |
Spryskiwacz reflektorów. |
| F18 |
10 A |
Światła drogowe prawe. |
| F19 |
10 A |
Światła drogowe z lewej strony. |
| F29 |
40 A |
Wycieraczki. |
