Schematy skrzynek bezpieczników i przekaźników – Citroën C4 Picasso II
Dotyczy pojazdów wyprodukowanych w latach:
2013, 2014, 2015.
Lokalizacja skrzynki bezpieczników
Konfiguracje:
Rodzaj instalacji elektrycznej pojazdu zależy od jego poziomu wyposażenia. Aby zidentyfikować typ instalacji elektrycznej w pojeździe, otwórz maskę: obecność dodatkowej skrzynki bezpieczników przed akumulatorem wskazuje, że jest to typ 2. Instalacja elektryczna typu 1 nie ma żadnych bezpieczników z przodu akumulatora.
Skrzynki bezpieczników na desce rozdzielczej
Pojazdy z kierownicą po lewej stronie: skrzynka bezpieczników znajduje się w dolnej desce rozdzielczej (po lewej stronie).
Odpiąć osłonę, ciągnąc w prawym górnym rogu, a następnie w lewo, całkowicie odczepić osłonę, ostrożnie ciągnąc w kierunku wskazanym przez strzałkę.
Pojazdy z kierownicą po prawej stronie:
Otwórz schowek, odepnij pokrywę, ciągnąc za górną lewą, a następnie z prawej strony, całkowicie odłącz pokrywę, ostrożnie ciągnąc w kierunku wskazanym przez strzałkę.

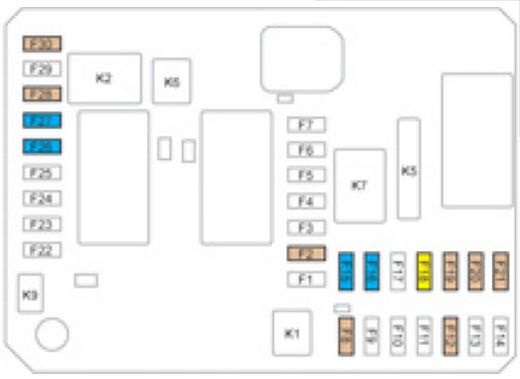

Bezpieczniki na desce rozdzielczej (Typ 1)
Skrzynka bezpieczników deski rozdzielczej 1
| Numer |
Ampery [A] |
Opis |
| F8 |
5 A |
Elementy sterujące przy kierownicy |
| F18 |
20 A |
Tablet z ekranem dotykowym;
System audio i nawigacji;
Odtwarzacz CD;
Porty USB;
Gniazda pomocnicze. |
| F 16 |
15 A |
Przednie gniazdo 12V. |
| F15 |
15 A |
Gniazdo rozruchowe 12V. |
| F28 |
5 A |
Przycisk START/STOP. |
| F30 |
15 A |
Tylna wycieraczka. |
| F27 |
15 A |
Przednia pompa spryskiwacza;
Tylna pompa spryskiwacza. |
| F26 |
15 A |
Klakson. |
| F20 |
5 A |
Poduszki powietrzne. |
| F21 |
5 A |
Tablica przyrządów. |
| F19 |
5 A |
Czujnik deszczu i nasłonecznienia. |
| F12 |
5 A |
Bezkluczykowa jednostka startowa. |
| F2 |
5 A |
Ręczna regulacja ustawienia reflektorów. |
Skrzynka bezpieczników deski rozdzielczej 2
| Numer |
Ampery [A] |
Opis |
| F9 |
15 A |
Tylne gniazdo 12V. |

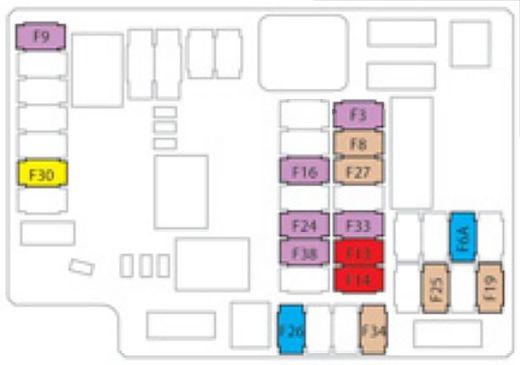

Bezpieczniki na desce rozdzielczej (Typ 2)
| Numer |
Ampery [A] |
Opis |
| F3 |
3 A |
Przycisk START/STOP. |
| F6 |
15 A |
Tablet z ekranem dotykowym;
System audio i nawigacji;
Odtwarzacz CD;
Porty USB;
Gniazda pomocnicze. |
| F8 |
5 A |
Alarm. |
| F9 |
3 A |
Elementy sterujące przy kierownicy. |
| F19 |
5 A |
Tablica przyrządów. |
| F24 |
3 A |
Czujnik deszczu i nasłonecznienia. |
| F25 |
5 A |
Poduszki powietrzne. |
| F33 |
3 A |
Zapamiętywanie pozycji kierowcy. |
| F34 |
5 A |
Elektryczne wspomaganie kierownicy. |
| F13 |
10 A |
Przednie gniazdo 12V. |
| F14 |
10 A |
Gniazdo rozruchowe 12V. |
| F 16 |
3 A |
Lampki do czytania mapy w pierwszym rzędzie lampki grzecznościowe. |
| F27 |
5 A |
Elektroniczna dźwignia zmiany biegów. |
| F30 |
20 A |
Tylna wycieraczka. |
| F38 |
3 A |
Ręczna regulacja ustawienia reflektorów. |
Komora silnika
| Numer |
Ampery [A] |
Opis |
| F18 |
10 A |
Prawa wiązka główna |
| F19 |
10 A |
Światła drogowe z lewej strony. |
| Numer |
Ampery [A] |
Opis |
| Skrzynka bezpieczników 1: |
|
|
| F9 |
30 A |
Zmotoryzowana tylna klapa. |
| F18 |
25 A |
Wzmacniacz hi-fi. |
| F21 |
3 A |
Czytnik uruchamiający bez użycia rąk. |
|
|
|

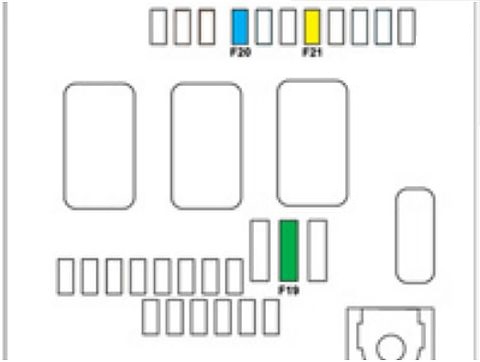

| Skrzynka bezpieczników 2: |
|
|
| F19 |
30 A |
Przednia wycieraczka wolno / szybko. |
| F20 |
15 A |
Przednia i tylna pompa spryskiwacza. |
| F21 |
20 A |
Pompa spryskiwacza reflektorów. |
