Schemat skrzynek bezpieczników i przekaźników – Citroën C4 Cactus
Dotyczy pojazdów nowych w latach:
2017, 2018, 2019, 2020, 2021.

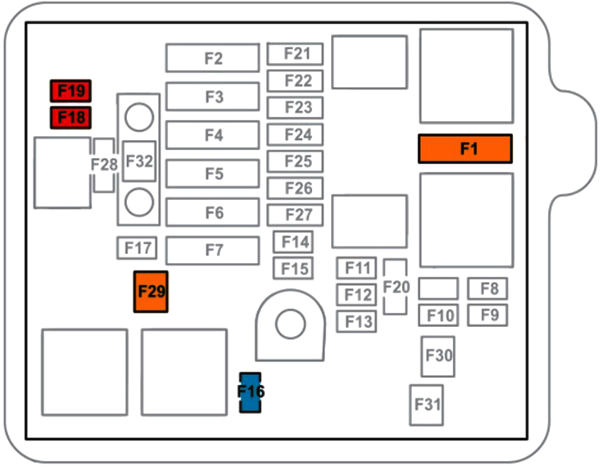

Komora silnika

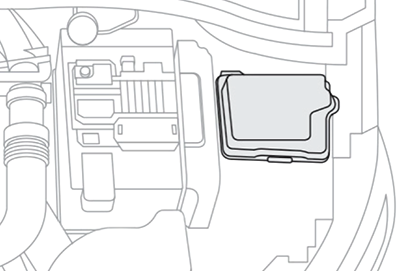

Skrzynka bezpieczników znajduje się w komorze silnika, w pobliżu akumulatora.
| Numer |
Ampery [A] |
Opis |
| F1 |
40A |
Klimatyzator. |
| F 16 |
15A |
Światła przeciwmgielne. |
| F18 |
10 A |
Prawe światło drogowe. |
| F19 |
10 A |
Lewe światło drogowe. |
| F29 |
40A |
Spryskiwacz do szyb. |
Przedział pasażerski

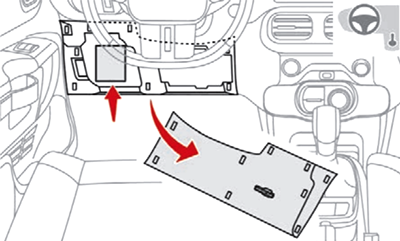

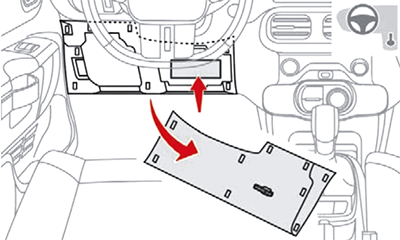

Dwie skrzynki bezpieczników znajdują się w dolnej części deski rozdzielczej, pod kierownicą w pojazdach z kierownicą po lewej stronie lub pod schowkiem w desce rozdzielczej w pojazdach z kierownicą po prawej stronie. Zwolnij pokrywę, pociągając górną lewą, a następnie prawą stronę.
| Numer |
Ampery [A] |
Opis |
| F1 |
10 A |
Lusterka zewnętrzne (elektrycznie regulowane). |
| F4 |
15A |
alarm dźwiękowy. |
| F6 |
20 A |
Spryskiwacz szyby przedniej i spryskiwacz tylnej szyby. |
| F8 |
20 A |
Wycieraczka tylnej szyby. |
| F10 |
30A |
zamki. |
| F27 |
5A |
Alarm (przed montażem). |
| F29 |
20 A |
Ekran dotykowy. |
| F31 |
15A |
Radio. |
| F32 |
15A |
Gniazdo 12 V. |
| F35 |
5A |
Regulacja wysokości reflektorów, kontrola trakcji. |
| F36 |
5A |
Lampa sufitowa, lampka do czytania. |

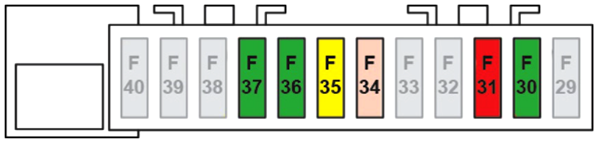

Prawa skrzynka bezpieczników
| Numer |
Ampery [A] |
Opis |
| F30 |
30A |
Ogrzewana tylna szyba. |
| F31 |
10 A |
Podgrzewane lustra. |
| F34 |
25A |
Skrzynia haka holowniczego. |
| F35 |
20 A |
Skrzynia haka holowniczego. |
| F36 |
30A |
Przednie szyby z funkcją one-touch. |
| F37 |
30A |
Podgrzewane przednie siedzenia. |
