Schemat skrzynek bezpieczników i przekaźników – Citroën C4 Cactus
Dotyczy pojazdów nowych w latach:
2014, 2015, 2016, 2017.

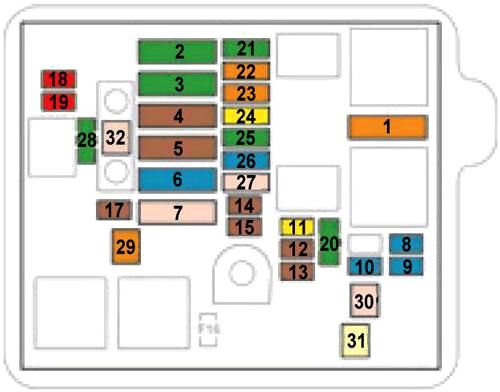

Skrzynka bezpieczników komory silnika

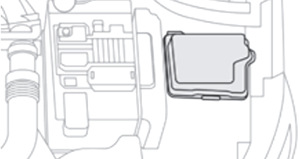

Znajduje się w komorze silnika w pobliżu akumulatora.
| Numer |
Ampery [A] |
Opis |
| F1 |
40A |
Klimatyzacja |
| F2 |
30/40A |
Start&Stop |
| F3 |
30A |
Skrzynka bezpieczników w przedziale pasażerskim |
| F4 |
70A |
Skrzynka bezpieczników w przedziale pasażerskim |
| F5 |
70A |
Wbudowany interfejs systemowy (BSI) |
| F6 |
60A |
Zespół wentylatora chłodzącego |
| F7 |
80A |
Wbudowany interfejs systemowy (BSI) |
| F8 |
15A |
Sterowanie silnikiem, pompa benzynowa |
| F9 |
15A |
Zarządzanie silnikiem |
| F10 |
15A |
Zarządzanie silnikiem |
| F11 |
20A |
Zarządzanie silnikiem |
| F12 |
5A |
Zespół opalania chłodzącego |
| F13 |
5A |
Wbudowany interfejs systemowy (BSI) |
| F14 |
5A |
Jednostka ładowania akumulatora (silnik bez Stop & Start) |
| F15 |
5A |
Start&Stop |
| F17 |
5A |
Wbudowany interfejs systemowy (BSI) |
| F18 |
10 A |
Prawe światło drogowe |
| F19 |
10 A |
Lewe światło drogowe |
| F20 |
30A |
Zarządzanie silnikiem |
| F21 |
30A |
Rozrusznik |
| F22 |
40A |
Elektroniczna skrzynia biegów |
| F23 |
40A |
ABS, ESC |
| F24 |
20A |
ABS, ESC |
| F25 |
30A |
Skrzynka bezpieczników w przedziale pasażerskim |
| F26 |
15A |
Elektroniczna skrzynia biegów |
| F27 |
25A |
Wbudowany interfejs systemowy (BSI) |
| F28 |
30A |
Układ kontroli emisji oleju napędowego (AdBlue) |
| F29 |
40A |
Wycieraczki |
| F30 |
80A |
Jednostka sterująca podgrzewaczem |
| F31 |
100A |
Dodatkowa nagrzewnica (Diesel) |
| F32 |
80A |
Elektryczne wspomaganie kierownicy |
Skrzynki bezpieczników deski rozdzielczej

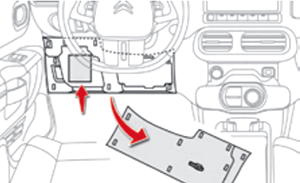

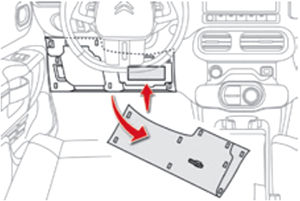

Dwie skrzynki bezpieczników znajdują się w dolnej części deski rozdzielczej, pod kierownicą (pojazdy z kierownicą po lewej stronie) lub przy schowku na rękawiczki (pojazdy z kierownicą po prawej stronie).
Odpiąć osłonę, pociągając w lewym górnym rogu, a następnie w prawo.

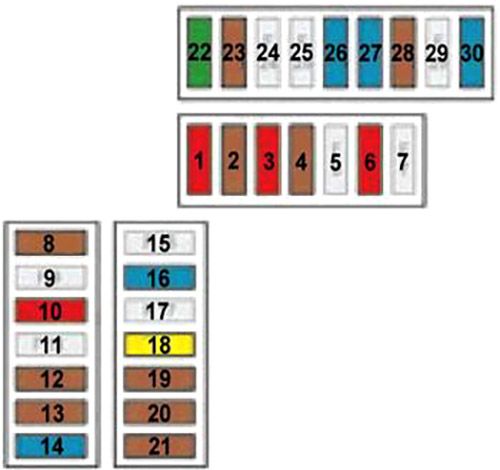

Schemat skrzynki bezpieczników nr 1 (skrzynka bezpieczników po lewej stronie)
| Numer |
Ampery [A] |
Opis |
| F01 |
10 A |
Pedał hamulca (przełącznik 2), Stop & Start |
| F02 |
5A |
Regulacja wysokości reflektorów, dodatkowa nagrzewnica (Diesel), czujniki parkowania, gniazdo diagnostyczne, lusterka zewnętrzne (elektrycznie regulowane) |
| F03 |
10 A |
Pompa dodatku do oleju napędowego, elektryczne wspomaganie kierownicy, pedał sprzęgła (przełącznik) |
| F04 |
5A |
Czujnik deszczu i nasłonecznienia |
| F06 |
10 A |
Pedał hamulca (przełącznik 1), gniazdo diagnostyczne |
| F08 |
5A |
Styki górnej części kolumny kierownicy z elementami sterującymi zamontowanymi na kierownicy |
| F10 |
10 A |
Połączenie alarmowe / Wezwanie pomocy |
| F12 |
5A |
Stop & Start, ABS, ESC |
| F13 |
5A |
Czujniki parkowania, kamera cofania |
| F14 |
15A |
Elektroniczna skrzynia biegów, panel przełączników (pod tabletem z ekranem dotykowym), klimatyzacja, tablet z ekranem dotykowym |
| F 16 |
15A |
Gniazdo 12 V |
| F18 |
20A |
Radio |
| F19 |
15A |
Ostrzeżenie o niezapiętym pasie bezpieczeństwa |
| F20 |
5A |
Poduszki powietrzne |
| F21 |
5A |
Tablica przyrządów |
| F22 |
30A |
Zamki |
| F23 |
5A |
Lampka nocna, lampka do czytania mapy |
| F26 |
15A |
Klakson |
| F27 |
15A |
Płyn do mycia szyb przód i tył |
| F28 |
5A |
Stacyjka |
| F30 |
15A |
Tylna wycieraczka |

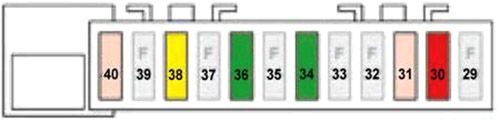

Schemat skrzynki bezpieczników nr 2 (skrzynka bezpieczników po prawej stronie)
| Numer |
Ampery [A] |
Opis |
| F30 |
10 A |
Podgrzewane lusterka |
| F31 |
25A |
Podgrzewana tylna szyba |
| F34 |
30A |
Elektryczne szyby przednie |
| F36 |
30A |
Podgrzewane przednie siedzenia |
| F38 |
20A |
Jednostka interfejsu przyczepy |
| F40 |
25A |
Jednostka interfejsu przyczepy |
