Schemat skrzynek bezpieczników i przekaźników – Citroën C4 Aircross
Dotyczy pojazdów nowych w latach:
2012, 2013, 2014, 2015, 2016, 2017.

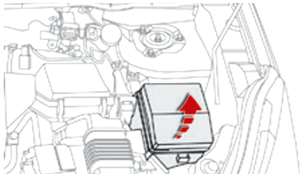

Skrzynka bezpieczników w komorze silnika
Umieszczony jest w komorze silnika (po lewej stronie).
| Numer |
Ampery [A] |
Opis |
| 1 |
15 A |
Przednie światła przeciwmgielne. |
| 4 |
10 A |
Klakson. |
| 5 |
7,5 A |
Alternator. |
| 6 |
20 A |
Spryskiwacz reflektorów. |
| 7 |
10 A |
Klimatyzacja. |
| 9 |
20 A |
Alarm. |
| 10 |
15 A |
Odmgławianie, wycieraczki. |
| 11 |
– |
Nieużywany. |
| 12 |
– |
Nieużywany. |
| 13 |
10 A |
Światła do jazdy dziennej. |
| 14 |
10 A |
Lewy reflektor świateł drogowych. |
| 15 |
10 A |
Reflektor świateł drogowych z prawej strony. |
| 16 |
20 A |
Światło mijania lewe (ksenonowe). |
| 17 |
20 A |
Reflektor świateł mijania z prawej strony (ksenon). |
| 18 |
10 A |
Reflektor świateł mijania lewych (halogenowy), ręczna i automatyczna regulacja reflektorów. |
| 19 |
10 A |
Reflektor świateł mijania z prawej strony (halogen). |
| 31 |
30 A |
Wzmacniacz dźwięku. |

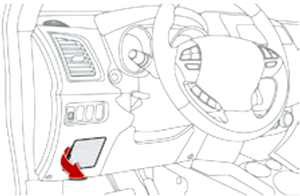

Skrzynka bezpieczników deski rozdzielczej
Pojazdy z kierownicą po lewej stronie: skrzynka bezpieczników znajduje się w dolnej desce rozdzielczej (po lewej stronie), za pokrywą.
Otwórz pokrywę i zdejmij ją całkowicie, pociągając ją do siebie.
Pojazdy z kierownicą po prawej stronie: bezpieczniki znajdują się w dolnej desce rozdzielczej za schowkiem.
Otwórz schowek, popchnij dwie prowadnice otwierające do środka, aby ominąć pierwszy zaczep, przytrzymaj pokrywę schowka i przechyl ją w dół.
| Numer |
Ampery [A] |
Opis |
| 1* |
30 A |
Wentylator kabinowy. |
| 2 |
15 A |
Światła hamowania, trzecie światło hamowania. |
| 3 |
10 A |
Tylne światła przeciwmgielne. |
| 4 |
30 A |
Wycieraczka, płyn do spryskiwaczy. |
| 6 |
20 A |
Centralny zamek, elektryczne lusterka boczne. |
| 7 |
15 A |
Sprzęt audio, telematyka, jednostka USB, system Bluetooth. |
| 8 |
7,5 A |
Kluczyk z pilotem zdalnego sterowania, jednostka sterująca klimatyzacji, tablica przyrządów, elektryczne szyby, czujniki deszczu i nasłonecznienia, alarm, panel przełączników, elementy sterujące zamontowane na kierownicy. |
| 9 |
15 A |
Deska rozdzielcza i oświetlenie wnętrza. |
| 10 |
15 A |
Światła awaryjne. |
| 11 |
15 A |
Tylna wycieraczka. |
| 12 |
7,5 A |
Tablica przyrządów, ekran wielofunkcyjny, czujniki parkowania, podgrzewane siedzenia, podgrzewana tylna szyba, elektryczna roleta, automatyczna regulacja reflektorów. |
| 13 |
15 A |
Zapalniczka, gniazdo akcesoriów. |
| 15 |
20 A |
Roleta elektryczna. |
| 16 |
10 A |
Lusterka zewnętrzne, sprzęt audio. |
| 18 |
7,5 A |
Lampy cofania. |
| 19 |
15 A |
Gniazdo akcesoriów. |
| 20* |
30 A |
Elektryczne sterowanie szyb. |
| 21* |
30 A |
Podgrzewany tylny ekran. |
| 22 |
7,5 A |
Podgrzewane lusterka boczne. |
| 24 |
25 A |
Fotel kierowcy i pasażera elektrycznie . |
| 25 |
30 A |
Podgrzewane siedzenia. |
|
|
* Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych.
Wszelkie prace przy bezpiecznikach maxi muszą być wykonywane w ASO sieci CITROËN lub w warsztacie specjalistycznym |
