Citroën Berlingo III (2022) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
22 lutego, 2022

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Citroën Berlingo III

Dotyczy pojazdów wyprodukowanych w latach:

2022.

Za zapalniczkę (gniazda zasilania) w Citroenie Berlingo III odpowiada bezpieczniki F32(przód) i F7(tył) w skrzynce bezpiecznikowej na desce rozdzielczej.

Zobacz także: Citroen Xm (1989-2000) - skrzynka bezpieczników i przekaźników

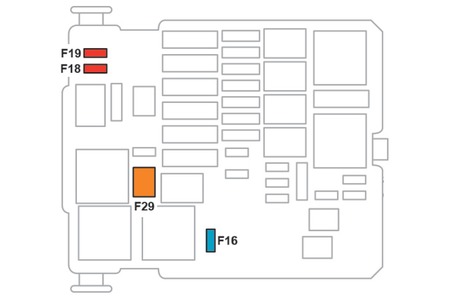

Bezpieczniki w komorze silnika

Skrzynka bezpieczników znajduje się w komorze silnika, w pobliżu akumulatora.

Citroën Berlingo III (2022) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
F16	15	Przednie światło przeciwmgłowe.
F18	10	Światło drogowe prawe.
F19	10	Światło drogowe lewe.
F29	40	Wycieraczki przedniej szyby.

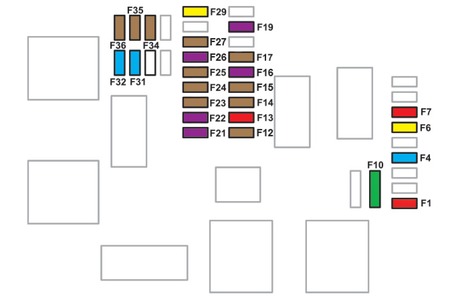

Bezpieczniki w desce rozdzielczej

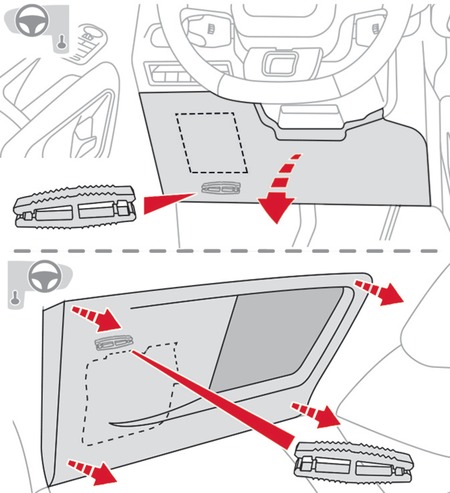

Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie).

Citroën Berlingo III (2022) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
F1	10	Bezprzewodowa ładowarka smartfona; Elektrochromatyczne lusterko wsteczne.
F4	15	Sygnał dźwiękowy (klakson).
F6	20	Pompa spryskiwacza szyb.
F7	10	Gniazdo 12 V (tył).
F10	30	Moduł elektrycznego zabezpieczenia przed otwarciem drzwi od wewnątrz.
F13	10	Elementy sterowania układami telematycznymi i radiem.
F14	5	Alarm; Wskaźnik przeciążenia; Zaawansowany moduł telematyczny.
F19	3	Moduł haka holowniczego.
F22	3	Ekran układu Surround Rear Vision.
F23	5	Podstawowy moduł haka holowniczego.
F27	5	Ogrzewanie dodatkowe.
F29	20	Radio; Ekran dotykowy.
F32	15	Gniazdo 12 V (przód).
F34	5	Elementy sterowania lusterkami.
F36	5	Gniazdo USB.
