Schemat skrzynek bezpieczników i przekaźników – Citroën Berlingo III
Dotyczy pojazdów nowych w latach:
2019, 2020, 2021.

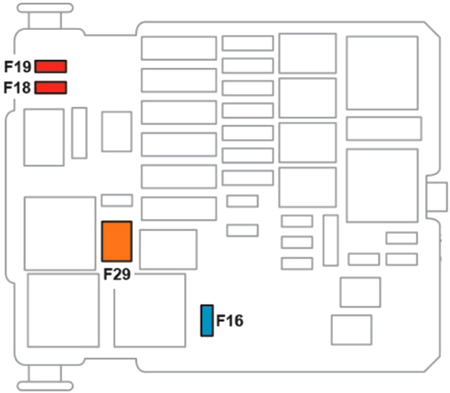

Komora silnika
Ta skrzynka bezpieczników znajduje się w komorze silnika w pobliżu akumulatora. Odblokuj dwa zamki A. Otwórz pokrywę.
| Numer |
Ampery [A] |
Opis |
| F 16 |
15A |
Przednie światło przeciwmgielne. |
| F18 |
10 A |
Prawe światła drogowe. |
| F19 |
10 A |
Światła drogowe lewe. |
| F29 |
40A |
Spryskiwacz do szyb. |
Przedział pasażerski

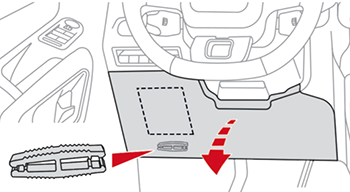

Skrzynka bezpieczników znajduje się w lewej dolnej części deski rozdzielczej.
Zwolnij pokrywę, ciągnąc za górną lewą, a następnie za prawą stronę.
| Numer |
Ampery [A] |
OPis |
| F1 |
10 A |
Bezprzewodowa ładowarka do smartfona, elektrochromatyczne lusterko wewnętrzne. |
| F4 |
15A |
Klakson. |
| F6 |
20 |
Pompa spryskiwacza przedniej szyby. |
| F7 |
10 A |
Gniazdo 12V (tył). |
| F10 |
30A |
Moduł ubezpieczeń elektrycznych. |
| F13 |
10 A |
Telematyka i sterowanie radiowe. |
| F14 |
5A |
Alarm, zaawansowana jednostka telematyczna. |
| F19 |
3A |
Skrzynka interfejsu przyczepy. |
| F23 |
5A |
Ogólna skrzynka interfejsu przyczepy. |
| F27 |
5A |
Dodatkowe ogrzewanie. |
| F29 |
20 |
System audio, ekran dotykowy. |
| F31 |
15A |
System audio (dostępny jako akcesorium) |
| F32 |
15A |
Gniazdo 12V (przód). |
| F34 |
5A |
Sterowanie lusterkiem. |
| F36 |
5A |
Gniazdo USB. |
