Schemat skrzynek bezpieczników i przekaźników – Chrysler, Dodge, Plymouth Neon

Dotyczy pojazdów nowych w latach:

1994, 1995, 1996, 1996, 1997, 1998, 1999.

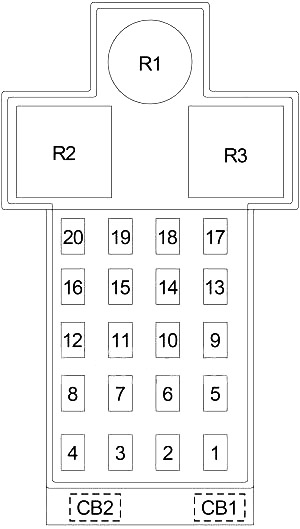

Schemat skrzynki bezpieczników w przedziale pasażerskim

Bezpieczniki znajdują się za osłoną po lewej stronie deski rozdzielczej.

Chrysler, Dodge, Plymouth Neon (1994-1999) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	15	Zapalniczka/Gniazdo Zasilania
2	15	Przełącznik reflektorów (lampa postojowa, lampa tylna, lampa rejestracyjna, radio, przełącznik przednich świateł przeciwmgielnych, zdalny moduł dostępu bezkluczykowego (1998-1999))
3	20	Przełącznik blokady drzwi, moduł zdalnego dostępu bezkluczykowego (1998-1999), immobilizer (1998-1999)
4	10	Przełącznik świateł przeciwmgielnych
5	10	1995-1997: Przełącznik rowerowy klimatyzacji, lampa cofania (przełącznik lampy cofania M/T), przełącznik pozycji postojowej/neutralnej (A/T), przełącznik odmgławiacza tylnej szyby
	10	1998-1999 (LHD): Moduł sterowania poduszką powietrzną
	10	1998-1999 (RHD): Przełącznik rowerowy klimatyzacji, lampa cofania (przełącznik lampy cofania M/T), przełącznik pozycji postojowej/neutralnej (A/T), przełącznik odmgławiacza tylnej szyby, moduł ostrzegawczy o dużej prędkości
6	10	Kierunkowskaz/światła awaryjne
7	25	Silnik dmuchawy nagrzewnicy klimatyzacji
8	10	1995-1997: Moduł sterujący poduszek powietrznych
	10	1998-1999 (LHD): Przełącznik rowerowy klimatyzacji, lampa cofania (przełącznik lampy cofania M/T), przełącznik położenia postojowego/neutralnego (A/T), przełącznik odmgławiacza tylnej szyby, moduł ostrzegawczy o dużej prędkości
	10	1998-1999 (RHD): Moduł sterowania poduszką powietrzną
9	4	1995-1997: Zestaw wskaźników, Radio, Lampa odbiornika popiołu, Włącznik odmgławiacza tylnej szyby, Lampa „PRNDL”, Włącznik tylnych świateł przeciwmgielnych, Włącznik sterowania nagrzewnicą klimatyzacji, Włącznik poziomowania reflektorów
	10	1998-1999 (LHD): Moduł sterowania poduszką powietrzną
	4	1998-1999 (RHD): Zestaw wskaźników, Radio, Lampa odbiornika popiołu, Włącznik odmgławiacza tylnej szyby, Lampa „PRNDL”, Włącznik tylnych świateł przeciwmgielnych, Włącznik sterowania nagrzewnicą klimatyzacji, Włącznik poziomowania reflektorów
10	15	Moduł sterujący układu napędowego, przekaźnik sprzęgła sprężarki klimatyzatora, ABS, czujnik nieszczelności pochłaniacza pary, elektromagnes sprzęgła przemiennika momentu obrotowego (A/T), elektromagnes cyklu pracy EVAP/przedmuchu, skrzynka przekaźnikowa ABS, elektromagnes przetwornika EGR, przekaźnik lampki ostrzegawczej ABS
11	5	Zestaw wskaźników, moduł świateł do jazdy dziennej (1998-1999), moduł zdalnego otwierania pojazdu bez kluczyka (1998-1999), immobilizer (1998-1999)
12	10	1995-1997: Moduł sterujący poduszek powietrznych
	4	1998-1999 (LHD): Zestaw wskaźników, Radio, Lampa odbiornika popiołu, Włącznik odmgławiacza tylnej szyby, Lampa „PRNDL”, Włącznik tylnych świateł przeciwmgielnych, Włącznik sterowania nagrzewnicą klimatyzacji, Włącznik poziomowania reflektorów
	10	1998-1999 (RHD): Moduł sterowania poduszką powietrzną
13	–	–
14	20	Szyberdach
15	20	Silnik wycieraczek, przełącznik wycieraczek/spryskiwaczy, przerywany przełącznik wycieraczek/spryskiwaczy, przekaźnik zapalniczki
16	10	Radio
17	10	Lewy reflektor, lewy/prawy silnik do poziomowania reflektorów
18	10	Prawy reflektor
19	–	–
20	–	–
Wyłącznik obwodu
CB1	30	Zasilanie okna
CB2	–	–
Przekaźnik
R1	1998-1999 (LHD): Opóźnienie czasowe
R2	1995-1997: Zapalniczka
	1998-1999 (LHD): Migacz kombinowany
	1998-1999 (RHD): Zapalniczka
R3	1995-1997: Migacz kombinowany
	1998-1999 (LHD): Przekroczenie limitu czasu
	1998-1999 (RHD): Migacz kombinowany

Zobacz także: Chrysler Aspen (2004-2009) - skrzynka bezpieczników i przekaźników

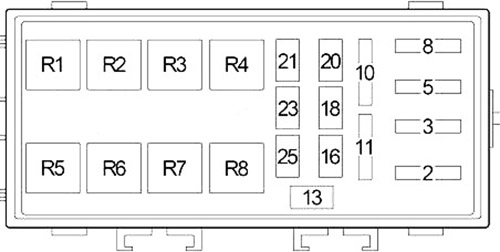

Schemat skrzynki bezpieczników w komorze silnika

Chrysler, Dodge, Plymouth Neon (1994-1999) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
2	40	Wyłącznik zapłonu (bezpieczniki (przedział pasażerski): „5”, „6”, „7”, „8”, „CB1”)
3	40	Przełącznik reflektorów, bezpiecznik (przedział pasażerski): „1”, „3”, „4”
5	30	Przekaźnik wentylatora półprzewodnikowego (wentylator chłodnicy)
8	30	Odmgławiacz tylnej szyby
10	40	Skrzynka przekaźników ABS
11	30	Przekaźnik rozrusznika, włącznik zapłonu (wyłącznik położenia pedału sprzęgła (M/T), bezpiecznik (przedział pasażerski): „10”, „11”, „12”, „14”, „15”, „16”)
13	10	Lampa kopułkowa, lampa bagażnika, lampa pod maską, zestaw wskaźników, radio, lampa w schowku na rękawiczki, lampa do mapy/czytania, osłona przeciwsłoneczna/lampka próżności, przełącznik lusterka zasilania, moduł ostrzegawczy o dużej prędkości (1998-1999), przekaźnik opóźnienia czasowego (1998-1999) , Przekaźnik czasowy (1998-1999)
16	20	Przekaźnik świateł przeciwmgielnych, przełącznik tylnych świateł przeciwmgielnych
18	10	1995-1997: Przekaźnik sprzęgła sprężarki klimatyzacji
18	20	1998-1999: Przekaźnik sprzęgła sprężarki klimatyzacji, ABS
20	10	Kierunkowskaz/zagrożenie
21	20	Przekaźnik pompy paliwa, przekaźnik automatycznego wyłączania (wtryskiwacze paliwa, pakiet cewek zapłonowych, moduł sterowania zespołem napędowym, generator, złącze łącza danych, czujniki tlenu, kondensator, tłumik hałasu)
23	15	Przekaźnik klaksonowy
25	15	Wyłącznik lampy stopu
Przekaźnik
R1	–
R2	Pompa paliwowa
R3	Automatyczne wyłączenie
R4	Klakson
R5	Światło przeciwmgielne
R6	Lampka ostrzegawcza ABS
R7	Sprzęgło sprężarki klimatyzacji
R8	Rozrusznik
