Chrysler Cirrus (1995-2000) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
15 maja, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Chrysler Cirrus

Dotyczy pojazdów nowych w latach:

1995, 1996, 1997, 1998, 1999, 2000.

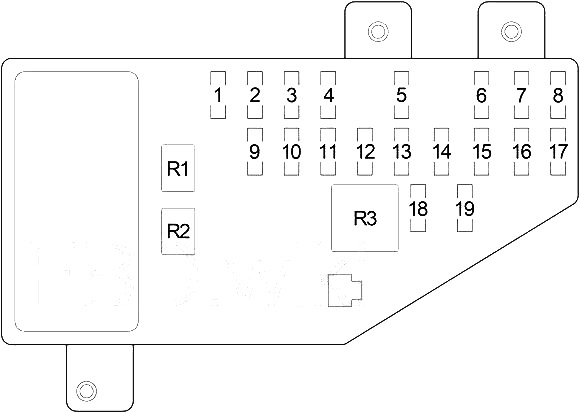

Schemat skrzynki bezpieczników w przedziale pasażerskim

Bezpieczniki znajdują się po lewej stronie deski rozdzielczej.

Dodge Stratus (1995-2000) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	30	Silnik dmuchawy
2	20	Cabrio: prawy reflektor (światła drogowe), moduł świateł do jazdy dziennej
2	10	Prawy reflektor (światła drogowe), moduł świateł do jazdy dziennej
3	20	Cabrio: lewy reflektor (światła drogowe)
3	10	Lewy reflektor (światła drogowe)
4	15	Lampa cofania (przełącznik lampy cofania (M/T), czujnik zasięgu skrzyni biegów (A/T)), górny przekaźnik zasilania (kabriolet), moduł świateł do jazdy dziennej, przełącznik blokady drzwi zasilania, przełącznik lusterka zasilania, automatyczny tryb dzienny/ Lusterko nocne, proporcjonalny moduł sterujący układu kierowniczego
5	10	Lampa kopułkowa, złącze łącza danych, antena zasilająca, górna lampa mapowa, lampa bagażnika, podróżnik, moduł kontroli nadwozia, radio, lampa schowka na rękawiczki, osłona przeciwsłoneczna/lampka próżności, uniwersalny mechanizm otwierania drzwi garażowych, automatyczne lusterko dzienne/nocne, podświetlany przekaźnik wejściowy, dzięki uprzejmości Lampa, przełącznik blokady drzwi, przełącznik uzbrajania/rozbrajania drzwi, klucz Halo Lanp, moduł sterujący szyberdachu
6	10	Podgrzewane lustro, sterowanie ogrzewaniem klimatyzacji
7	20	1998-2000: Zestaw wskaźników, przełącznik reflektorów
7	15	1995-1997: Przełącznik reflektorów
8	20	Zapalniczka/Gniazdo zasilania, przekaźnik sygnału dźwiękowego
9	15	Moduł kontroli nadwozia
10	20	Przełącznik tylnych świateł przeciwmgielnych, moduł świateł do jazdy dziennej
11	10	Moduł sterowania nadwozia, zestaw wskaźników, przełącznik Autostick, moduł sterowania skrzynią biegów
12	10	Lewy reflektor (światła mijania), moduł świateł do jazdy dziennej
13	20	Prawy reflektor (światła mijania), przełącznik przednich świateł przeciwmgielnych
14	10	Radio
15	10	Migacz kombinowany, moduł sterowania pasem bezpieczeństwa (kabriolet), przekaźnik wycieraczek przerywanych, przekaźnik wycieraczek (wysoki/niski), przekaźnik odmgławiacza tylnej szyby
16	10	Moduł sterowania poduszką powietrzną
17	10	Moduł sterowania poduszką powietrzną
Wyłącznik obwodu
18	20	Przełącznik zasilania fotela, przekaźnik zwolnienia pokładu
19	20	Okno zasilania, główny przełącznik okna zasilania, moduł timera okna, moduł sterowania szyberdachu
Przekaźnik
R1	Opóźnienie reflektorów
R2	Klakson
R3	Odmgławiacz tylnej szyby

Zobacz także: Chrysler, Dodge, Plymouth Neon (1999-2005) - skrzynka bezpieczników i przekaźników

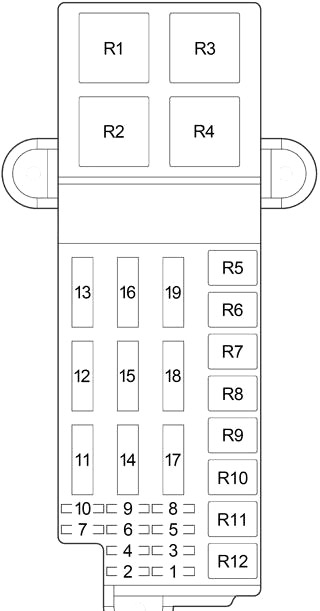

Schemat skrzynki bezpieczników w komorze silnika

Dodge Stratus (1995-2000) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	10	Czujnik tlenu za prądem
2	20	ABS
3	20	Moduł sterowania skrzynią biegów, przekaźnik sterowania skrzynią biegów
4	20	Wyłącznik świateł stopu, bezpiecznik (przedział pasażerski): „5”
5	20	Przekaźnik automatycznego wyłączania (wtryskiwacze paliwa, pakiet cewek zapłonowych (2,0 l i 2,4 l), tłumik hałasu (2,0 l i 2,4 l), generator, czujnik tlenu na wlocie, rozdzielacz (2,5 l) elektromagnes EGR, bezpiecznik: „1”, Moduł sterujący układu napędowego
6	20	Kombinowany migacz, moduł immobilizera kluczyka strażniczego
7	10	Wyłącznik zapłonu (bezpiecznik (przedział pasażerski): „11”)
8	20	Przekaźnik rozrusznika, przekaźnik pompy paliwa, wyłącznik zapłonu (moduł sterowania nadwozia, przełącznik blokady sprzęgła (M/T), moduł sterowania skrzyni biegów (EATX), bezpiecznik (przedział pasażerski): „14”, „15”, „17”, bezpiecznik ( Komora silnika): „9”, „10”)
9	10	Przekaźnik sprzęgła sprężarki klimatyzatora, przekaźnik wentylatora chłodnicy (wysoka prędkość), przekaźnik wentylatora chłodnicy (niska prędkość), moduł pompy paliwa, zestaw wskaźników, moduł immobilizera kluczyka Sentry, elektromagnes blokady zmiany biegów hamulca
10	10	Przekaźnik pompy paliwa, moduł sterujący układu napędowego, ABS
11	20	Cabrio: Moduł sterowania pasami bezpieczeństwa
12	40	Przekaźnik odmgławiacza tylnej szyby
13	40	ABS
14	40	Bezpiecznik (przedział pasażerski): „7”, „8”
15	40	Przełącznik reflektorów, przekaźnik opóźniający reflektory (moduł sterowania nadwozia, przełącznik reflektorów, bezpiecznik (przedział pasażerski): „12”, „13”), bezpiecznik (przedział pasażerski): „9”, „10””18″
16	40	Wyłącznik zapłonu (bezpieczniki (przedział pasażerski): „1”, „4”, „16”, „19”)
17	40	Cabrio: Przekaźniki doładowania/zasilania
18	40	Przerywany przekaźnik wycieraczek (przekaźnik wycieraczek (wysoki/niski))
19	40	Przekaźnik sprzęgła sprężarki klimatyzatora, przekaźnik wentylatora chłodnicy (wysoka prędkość), przekaźnik wentylatora chłodnicy (niska prędkość)
Przekaźnik
R1	Wentylator chłodnicy (duża prędkość)
R2	Automatyczne wyłączanie
R3	Wentylator chłodnicy (niska prędkość)
R4	Rozrusznik
R5	–
R6	Sprzęgło sprężarki klimatyzacji
R7	Kabriolet: Power Tow
R8	Przerywana wycieraczka
R9	Wycieraczka (wysoka/niska)
R10	Pompa paliwowa
R11	Kontrola skrzyni biegów
R12	–
