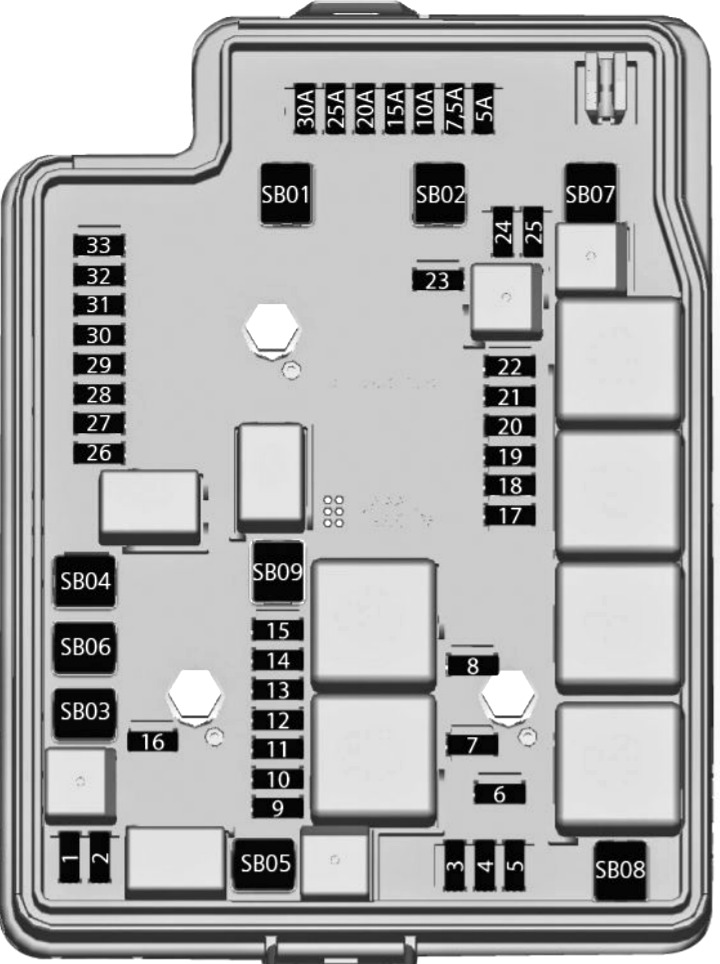

| minibezpieczniki |
| 1 |
10 A |
sprzęgło sprężarki klimatyzacji |
| 2 |
– |
– |
| 3 |
15A |
Elektryczne wspomaganie kierownicy (EPS) (jeśli jest dostępne) |
| 4 |
– |
– |
| 5 |
15A |
Klakson |
| 6 |
15A |
Przednie światło przeciwmgielne (jeśli jest dostępne) |
| 7 |
10 A |
lewy reflektor |
| 8 |
10 A |
prawy reflektor |
| 9 |
7,5A |
Moduł sterujący silnika (olej napędowy) |
| 10 |
15A |
Przekaźnik układu napędowego (3) – olej napędowy |
| 11 |
20 |
Moduł sterujący silnika (1) – (olej napędowy) |
| 12 |
10 A |
Przekaźnik układu napędowego (1) |
| 13 |
10 A |
Przekaźnik układu napędowego (2) |
| 14 |
15A |
Przekaźnik układu napędowego (4) |
| 15 |
15A |
Sygnał przekaźnika pracy/startu |
| 16 |
15A |
Moduł sterujący automatycznej skrzyni biegów (jeśli jest dostępny) |
| 17 |
10 A |
Poziomowanie reflektorów i moduł skrzynki rozdzielczej (jeśli jest dostępny) |
| 18 |
10 A |
Zasilanie – Tablica przyrządów – Klimatyzacja – Moduł poduszki powietrznej |
| 19 |
20 A |
pompa paliwa (olej napędowy) |
| 20 |
– |
nieużywany |
| 21 |
30A |
ogrzewanie tylnej szyby |
| 22 |
15A |
Odszraniacz lusterek zewnętrznych (jeśli jest dostępny) |
| 23 |
15A |
Ogrzewanie kabiny (olej napędowy) |
| 24 |
20 A |
wycieraczka tylnej szyby |
| 25 |
10 A |
Pompka spryskiwacza przedniej szyby |
| 26 |
10 A |
Asystent parkowania tyłem lub Asystent parkowania przodem i tyłem (jeśli jest dostępny) |
| 27 |
5A |
moduł sterujący nadwozia |
| 28 |
– |
nieużywany |
| 29 |
30A |
Moduł ABS lub ESC (jeśli jest dostępny) |
| 30 |
10 A |
Klakson |
| 31 |
15A |
moduł sterujący nadwozia |
| 32 |
15A |
Moduł sterujący silnika (akumulator) (olej napędowy) |
| 33 |
10 A |
Kabel komunikacyjny między modułami |
| Bezpieczniki JCase |
| SB01 |
50A |
Pompa modułu ABS lub ESC (jeśli jest dostępna) |
| SB02 |
30A |
Moduł sterujący skrzyni rozdzielczej (4×4) |
| SB03 |
60A |
Moduł świecy żarowej (olej napędowy) |
| SB04 |
20 A |
Tylny zaczep napinający (jeśli jest dostępny) |
| SB05 |
30A |
elektromagnes rozrusznika |
| SB06 |
30A |
Spryskiwacz szyb |
| SB07 |
30A |
Podgrzewacz paliwa (olej napędowy) |
| SB08 |
– |
Nie używany (olej napędowy) |
| SB09 |
– |
nieużywany |
| przekaźniki |
| RLY01 |
|
Startujący silnik |
| RLY03 |
|
Światło drogowe |
| RLY05 |
|
Podgrzewacz lepki (olej napędowy) |
| RLY08 |
|
Sterowanie przednią wycieraczką |
| RLY09 |
|
prędkość wycieraczek |
| RLY10 |
|
Odszraniacz tylnej szyby i lusterka wstecznego (jeśli jest dostępny) |
| RLY11 |
|
Układ napędowy |
| RLY12 |
|
sprzęgło klimatyzacji |
| RLY13 |
|
Podgrzewacz paliwa (olej napędowy) |
| RLY14 |
|
Nie używany (olej napędowy) |
| RLY15 |
|
nieużywany |
| RLY18 |
|
Rozrusznik |
| RLY19 |
|
pompa paliwa (olej napędowy) |
