Chevrolet Spark M300 (2010-2015) – skrzynka bezpieczników i przekaźników

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Chevrolet Spark M300

Dotyczy pojazdów nowych w latach:

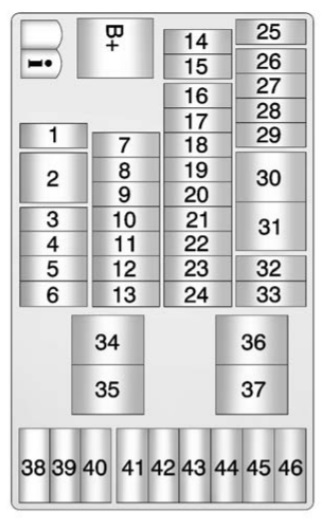

Znajduje się w tablicy rozdzielczej, pod pokrywą po lewej stronie kierownicy.

Numer	Opis
1	Nieużywany
2	Nieużywany
3	Przełącznik nagrzewnicy, wentylacji i klimatyzacji
4	Podgrzewane siedzenie
5	Nieużywany
6	Dmuchacz
7	Moduł sterowania nadwozia 4
8	Moduł sterowania nadwozia 5
9	Moduł sterowania nadwozia 7
10	Klaster instrumentów
11	Nieużywany
12	Moc poduszki powietrznej
13	Radio
14	Przełącz podświetlenie
15	Asystent parkowania tyłem
16	Moduł sterowania nadwozia 1
17	Moduł sterowania nadwozia 2
18	Moduł sterowania nadwozia 3
19	Moduł sterowania nadwozia 6
20	Moduł sterowania nadwozia 8
21	Ogrzewanie, wentylacja i klimatyzacja
22	Złącze łącza danych
23	Dyskretny logiczny czujnik zapłonu
24	Zewnętrzne lusterko wsteczne
25	Zapasowy bezpiecznik
26	Nieużywany
27	Nieużywany
28	Klaster instrumentów
29	Zapłon poduszki powietrznej
30	Tylne szyby
31	Okno przednie
32	Zapalniczka/dodatkowe gniazdo zasilania
33	Nieużywany
34	Uruchom przekaźnik
35	Przekaźnik trybu logicznego
36	Przekaźnik mocy akcesoriów/zachowanych akcesoriów
37	Nieużywany
38	Radio
39	Ogrzewanie, wentylacja i klimatyzacja
40	OnStar
41	Zapasowy bezpiecznik
42	Zapasowy bezpiecznik
43	Zapasowy bezpiecznik
44	Bezpiecznik zapłonowy
45	Zapasowy bezpiecznik
46	Zapasowy bezpiecznik

Numer	Opis
1	Spryskiwacz przedniej szyby
2	Przekaźnik spryskiwacza tylnej szyby
3	Przekaźnik spryskiwacza przedniej szyby
4	Przekaźnik klaksonowy
5	Przekaźnik wysokiego poziomu wentylatora
6	Przekaźnik niskiego poziomu wentylatora
7	Układ przeciwblokujący 1
8	Klakson
9	Nieużywany
10	Nieużywany
11	Zapasowy bezpiecznik
12	Wentylator wysoki
13	Przednie światła przeciwmgielne
14	Lewe światła drogowe
15	Prawe światła drogowe
16	Niski poziom wentylatora
17	Układ przeciwblokujący 2
18	Moduł kontroli transmisji
19	Zapasowy bezpiecznik
20	Przedni przekaźnik przeciwmgielny
21	Przekaźnik wysokiego poziomu reflektorów
22	Przekaźnik pompy paliwa
23	Przekaźnik modułu sterującego skrzynią biegów
24	Zapasowy bezpiecznik
25	Układ przeciwblokujący 3
26	EMIS2
27	Kanister
28	Pompa paliwowa
29	Przednia wycieraczka
30	Przekaźnik sterujący wycieraczek przednich
31	Zapasowy bezpiecznik
32	Rozrusznik
33	Zapłon
34	EMIS 1
35	Nieużywany
36	Nieużywany
37	Przekaźnik prędkości wycieraczek przednich
38	Nieużywany
39	Uruchom przekaźnik
40	Przekaźnik silnika
41	Przekaźnik pracy/rozruchu
42	Wewnętrzne centrum elektryczne
43	Nieużywany
44	Przekaźnik klimatyzacji
45	Klimatyzacja
46	ECM/TCM 1
47	ECM/TCM 2
48	Przełącznik niskiego podciśnienia
49	Automatyczne wykrywanie obecności
50	Podgrzewanie lusterek
51	Tylne odmgławianie
52	Ściągacz bezpieczników
53	Cewka przekaźnika modułu sterującego skrzyni biegów
54	Wykrywanie napięcia
55	Tylna wycieraczka
56	Przekaźnik tylnej wycieraczki
57	Tylny przekaźnik odmgławiania
