Schemat skrzynek bezpieczników i przekaźników – Chevrolet Spark M200, M250

Dotyczy pojazdów nowych w latach:

2005, 2006, 2007, 2008, 2009.

Znajduje się pod deską rozdzielczą po lewej stronie kierownicy.

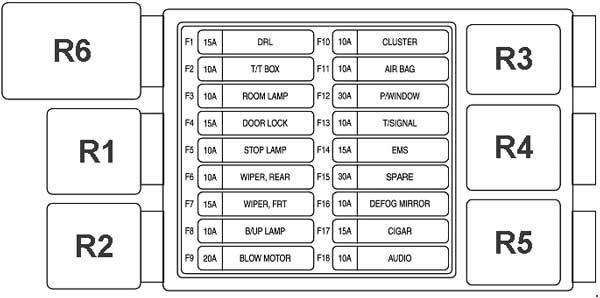

Chevrolet Spark M200, M250 (2005-2009) - skrzynka bezpieczników i przekaźników

Numer	Opis	Ampery [A]
F1	Przekaźnik DRL, moduł DRL	15
F2	DLC, Cluster, Tell Tale Box, Immobilizer	10
F3	Audio, oszczędzanie baterii, lampa wewnętrzna pojazdu, lampa tylnej klapy	10
F4	Przekaźnik CDL, przełącznik centralnego zamka drzwi, jednostka sterująca antykradzieżowa	15
F5	Wyłącznik lampy stopu	10
F10	Klaster, Tell Tale Box, lampa stop, oszczędzanie akumulatora, jednostka sterująca antykradzieżowa, przełącznik O/D	10
F11	SDM	10
F12	Przełącznik zasilanie okien przednich	30
F13	Przełącznik świateł awaryjnych, przekaźnik brzęczyka nadmiernej prędkości, moduł DRL	10
F14	Blok bezpieczników silnika	15
F6	Przełącznik wycieraczek, silnik tylnej wycieraczki, przekaźnik odszraniacza, przełącznik odszraniania	10
F7	Przełącznik wycieraczek, przekaźnik wycieraczek	15
F8	Przełącznik TR (A/T), przełącznik świateł cofania (M/T)	10
F9	Przełącznik dmuchawy	20
F 16	Elektryczne OSRVM	10
F17	Zapalniczka	15
F18	Audio	10

	Przekaźniki
R1	Przekaźnik tylnego światła przeciwmgielnego / brzęczyk ostrzegawczy nadmiernej prędkości
R2	Przekaźnik DRL
R3	Przekaźnik odmgławiania
R4	Przekaźnik wycieraczek
R5	Jednostka migacza
R6	Program oszczędzający akumulatora

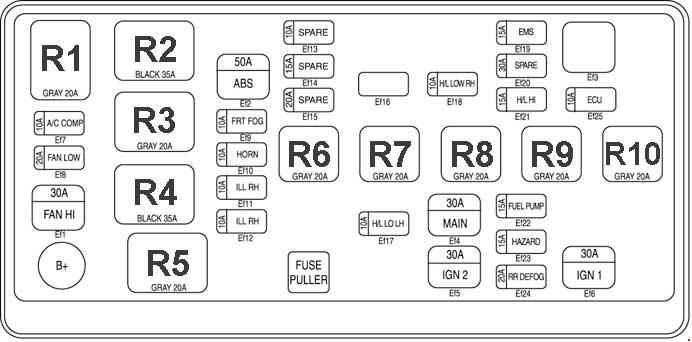

Chevrolet Spark M200, M250 (2005-2009) - skrzynka bezpieczników i przekaźników

Numer	Opis	Ampery [A]
Ef1	Przekaźnik wysokiej temperatury wentylatora chłodzącego	30
Ef2	EBCM	50
Ef4	Blok bezpieczników I/P (F1~F5)	30
Ef5	Stacyjka	30
Ef6	Stacyjka	30
Ef7	Przekaźnik sprężarki klimatyzacji	10
Ef8	Przekaźnik niskiego poziomu wentylatora chłodzącego	20
Ef9	Przekaźnik przednich świateł przeciwmgielnych	10
Ef10	Klakson, przekaźnik klaksonu	10
Ef21	Przekaźnik lampy świateł drogowych	15
Ef22	Przekaźnik pompy paliwa	15
Ef23	Przełącznik świateł awaryjnych	15
Ef24	Przekaźnik odmgławiania	20
Ef25	TCM, ECM	10
Ef11	Lampa tylna, audio, włącznik świateł awaryjnych, włącznik przeciwmgielny, włącznik klimatyzacji, zespół podświetlenia dźwigni zmiany biegów (A/T), przełącznik poziomowania reflektorów, moduł DRL, przekaźnik DRL, lampa pozycyjna i HLLD	10
Ef12	Moduł DRL, lampa tylna, lampa pozycyjna i HLLD	10
Ef17	Reflektor LOW, ECM, przekaźnik tylnego światła przeciwmgielnego, moduł DRL, przełącznik poziomowania reflektora	10
Ef18	Lampa czołowa NISKA	10
Ef19	System EI (Sirius D32), ECM, wtryskiwacz, czujnik nierównej drogi, EEGR, HO2S, czujnik CMP, elektromagnes oczyszczania kanistra	15

	Przekaźniki
R1	Przekaźnik sprężarki klimatyzacji
R2	Główny przekaźnik
R3	Przekaźnik niskiej prędkości wentylatora chłodzącego
R4	Przekaźnik wysokiej prędkości wentylatora chłodzącego
R5	Przekaźnik oświetlenia
R6	Przekaźnik lampy przeciwmgielnej FRT
R7	Przekaźnik klaksonowy
R8	Przekaźnik niskiego poziomu H/L
R9	Przekaźnik wycieraczek
R10	Przekaźnik pompy paliwa
