Chevrolet Silverado (2019-2022) – skrzynka bezpieczników i przekaźników

Schemat skrzynek bezpieczników i przekaźników – Chevrolet Silverado

Dotyczy pojazdów nowych w latach:

2019, 2020, 2021, 2022.

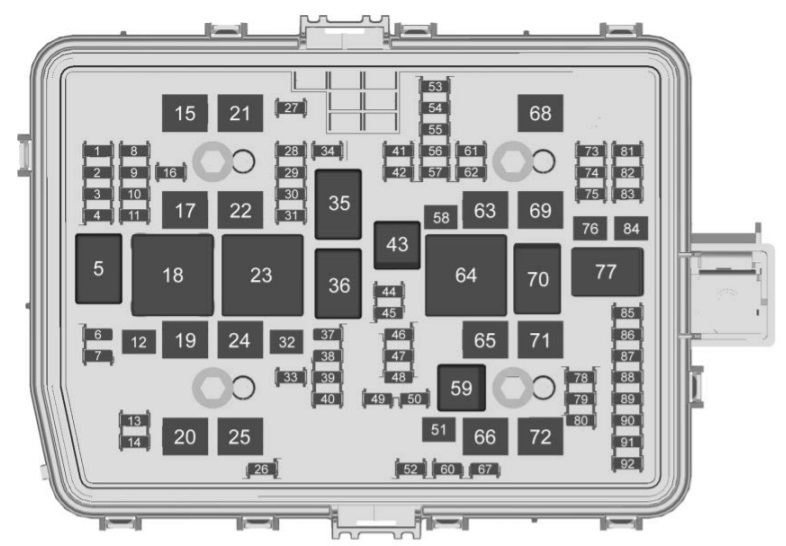

Komora silnika

Numer Stosowanie
1 Światła drogowe lewe
2 Światła drogowe prawe
3 Reflektor lewy
4 Reflektor prawy
6 2019-2021: TIM
7
8 Światło przeciwmgielne
9 2019-2020: VKM
10
11 Policja Upfitter
12
13 Podkładka przednia
14 Podkładka tylna
15 2019-2021: Sterownik MSB
16
17 IECL 1
19 Falownik DC/AC
20 2019: IECR 2.
2020-2022: IECR 2 (LD) / EBCM2 (HD)
21 2019-2021: przepustka MSB
22 IECL 2
24 Eboost 1 / EBCM 1
25 2019-2021: REC
26
27 Klakson
28
29
30
31
32 Odmgławiacz tylnej szyby
33 Podgrzewane lusterko
34 Lampa postojowa lewa
37 2019-2021: Przyczepa Euro
38 2019-2021: TIM
39
40 Różne zapłony
41 Lampa postojowa przyczepy
42 Lampa parkowania w prawo
44
45 2019-2021: Druga pompa paliwowa
46 Zapłon modułu sterującego silnika
47 Zapłon modułu sterującego skrzynią biegów
48
49 Moduł kontroli skrzyni biegów
50 Sprzęgło klimatyzacji
51 Moduł sterowania skrzynią rozdzielczą
52 Przednia wycieraczka
53 Środkowe, wysokie światło stopu
54 Lampa cofania przyczepy
55 Lampa cofania przyczepy
56 SADS
57 TTPM/SBZA
58 2019: Rozrusznik.
2020-2022: Rozrusznik (LD i HD DSL)
60 Aktywne zarządzanie paliwem 1
61 VES
62 Zintegrowany moduł sterujący podwozia/CVS
63 Akumulator przyczepy
65 Pomocnicze centrum elektryczne pod maską
66 Silnik wentylatora chłodzącego lewy
67 Aktywne zarządzanie paliwem 2
68
69 2019: Koło zębate rozrusznika.
2020-2022: Koło zębate rozrusznika (LD) / Rozrusznik (gaz HD)
71 Wentylator chłodzący
72 Prawy wentylator chłodzący
73 Światło stopu/skrętu przyczepy w lewo
74 2019-2021: TIM
2022: Moduł interfejsu przyczepy 1
75 DEFC
76 Elektryczne RNG BDS
78 Moduł sterujący silnika
79 Akumulator pomocniczy
80 Pompa chłodzenia kabiny
81 Światło stopu/skrętu przyczepy w prawo
82 2019-2021: TIM
2022: Moduł interfejsu przyczepy 2
83 FTZM
84 Hamulec przyczepy
85 ENG
86 Moduł sterujący silnika
87 Wtryskiwacz B parzysty
88 Czujnik O2 B
89 Czujnik O2 A
90 Wtryskiwacz A dziwny
91 Sterowanie przepustnicą modułu sterującego silnika
92 2019-2021: Sprzęgło wentylatora chłodnego
2022: Sprzęgło wentylatora chłodnego / Aeroshutter
Przekaźniki
5 Czołówka
18 Falownik DC/AC
23 Odmgławiacz tylnej szyby
35 Lampa postojowa
36 Bieg/Korba
43 2019-2021: Druga pompa paliwowa
59 Sprzęgło klimatyzacji
64 2019: Rozrusznik.
2020-2021: Rozrusznik (LD i HD DSL) / sprzęgło wentylatora chłodzącego (gaz HD)
2022: Rozrusznik (LD i HD DSL)
70 2019: Koło zębate rozrusznika.
2020-2022: Koło zębate rozrusznika (LD) / Rozrusznik (gaz HD)
77 Układ napędowy

Blok bezpieczników lewego panelu instrumentów

Znajduje się na krawędzi deski rozdzielczej po stronie kierowcy.

Numer Opis
F1 Podgrzewane siedzenia tylne lewe/prawe
F3 2019-2020: przyczepa Euro
F4
F5 2019-2020: Przedni stół 2021-2022
: Zapasowy/MFEG (wielofunkcyjna bramka końcowa)
F6 Podgrzewane i chłodzone siedzenia lewe/prawe
F8 2019-2020: Rozrywka na tylnym siedzeniu / Odstraszanie od kradzieży
F9 Wejście pasywne/pasywny start/ moduł fotela kierowcy
F10
F11 2019-2020: Parasolka
F12 Fotel pasażera zasilany elektrycznie
F13 Przystawka odbioru mocy na eksport/ Opcja wyposażenia specjalnego 1
F14
F15
F 16 Wzmacniacz
F17 MFEG (wielofunkcyjna bramka końcowa)
F18
F20 Brama końcowa
F22 Tylne okno przesuwne
F23
F24
F25
F26
F27
Wyłączniki automatyczne
CB1
Przekaźniki
K1 Otwarte tylne okno przesuwne
K2 Zamknięcie tylnego okna przesuwnego
K3 MFEG główny 1
K4 MFEG drobne 1
K5 MFEG drobne 2
K6 MFEG główny 2
K7 2019-2020: Zabezpieczenie przed kradzieżą
K8

Blok bezpieczników prawego panelu instrumentów

Znajduje się na krawędzi deski rozdzielczej po stronie pasażera.

Aby uzyskać dostęp do tylnej części bloku bezpieczników:
1. Naciśnij wypustkę na górze bloku w dół;
2. Wyciągnij górę bloku na zewnątrz;
3. Odwróć kroki 1-2, aby zainstalować ponownie.

Numer Opis
F1 Prawe drzwi
F2 Drzwi lewe
F3 Uniwersalny system zdalny
F4
F5
F6 Dmuchawa przednia
F8 Przełącznik lędźwiowy
F10 Moduł sterujący nadwozia 6/ Moduł sterujący nadwozia 7
F11 Moduł blokady siedziska /kolumny
F12 Moduł sterujący nadwozia 3/Moduł sterujący nadwozia 5
F14 Moduł luster/okien
F17 Sterowanie na kierownicy
F18 Moduł przetwarzania wideo/ Wykrywanie przeszkód
F19 Przełącznik zapłonu logiki dyskretnej (DLIS)
F20 Chłodzone siedzenia
F21 NIE R/C
F22 Podgrzewana kierownica
F23 RÓŻNE R/C
F24 2019-2021: Zapłon zestawu wskaźników w tablicy rozdzielczej / Napowietrzny
2022: Przystawka odbioru mocy / Dodatkowy wyświetlacz światła odblaskowego / Zestaw tablicy wskaźników / Centralny moduł bramy / Wewnętrzne lusterko wsteczne / Zapłon modułu konsoli sufitowej
F25 Zapłon ogrzewania, wentylacji i klimatyzacji / Pomocniczy system ogrzewania, wentylacji i klimatyzacji
F26 Porty USB/opcja wyposażenia specjalnego zachowana moc akcesoriów
F27 Gniazdo zasilania akcesoriów/zatrzymanie zasilania akcesoriów
F28 Gniazdo zasilania akcesoriów/akumulator
F30 Moduł czujnikowy i diagnostyczny/ Hamulec postojowy
F31 Moduł sterowania nadwozia 4
F32 Wyposażenie specjalne/połączenie łącza danych
F33 Moduł sterowania nadwozia 8
F34 Lampa ładunkowa
F40 Centralny moduł bramy (CGM)
F41 Inforozrywka 1
F42 Platforma łączności telematycznej (TCP)
F43
F44 2019-2021: Aktywne zarządzanie wibracjami (AVM)
F45 Moduł sterujący nadwozia 2
F46 Ogrzewanie, wentylacja i klimatyzacja / Akumulator 1
F47 Zestaw wskaźników tablicy rozdzielczej/akumulator
F48 Moduł kontroli skrzyni biegów
F49 Moduł sterowania nadwozia 1
F50
F51 Akumulator 1
F52 Akumulator 2
F53
F54 Szyberdach
F55 Elektrycznie regulowane siedzenie kierowcy
F56 Przetwornica DC DC 1
F57 Przetwornica DC DC 2
F58 Inforozrywka 2
Wyłączniki automatyczne
CB1 Gniazdo zasilania akcesoriów 2
CB2 Gniazdo zasilania akcesoriów 1/zapalniczka
CB3 2019-2021: Gniazdo zasilania akcesoriów 3
CB4 2019-2021: Gniazdo zasilania akcesoriów 4
Przekaźniki
K1 Bieg/Korba
K2 Zachowana moc akcesoriów/Akcesoria 1
K4 2019-2021: Zachowana moc akcesoriów/Akcesoria 2
K5
