Chevrolet Silverado (2014-2016) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
18 maja, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Chevrolet Silverado

Dotyczy pojazdów nowych w latach:

2014, 2015, 2016.

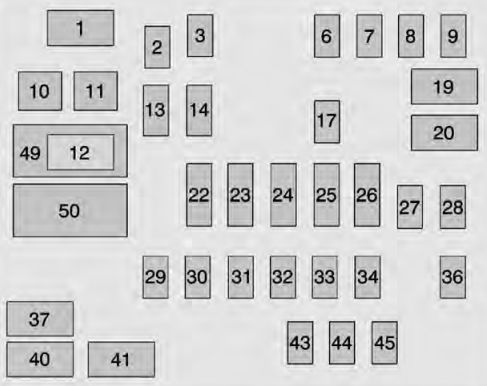

Skrzynka bezpieczników tablicy przyrządów nr 1 (po stronie kierowcy)

Chevrolet Silverado (2014-2016) - skrzynka bezpieczników i przekaźników

Numer	Opis
1	Gniazdo zasilania akcesoriów 2
2	SEO /Utrzymana moc akcesoriów
3	Uniwersalny mechanizm otwierania drzwi garażowych/wewnętrzne lusterko wsteczne
6	Moduł sterowania nadwozia 3
7	Moduł sterowania nadwozia 5
8	Przełącznik szyby kierowcy/przełącznik lusterek
9	—
10	Gniazdo zasilania akcesoriów/podtrzymanie zasilania akcesoriów
11	Gniazdo zasilania akcesoriów Akumulator
12	Gniazdo zasilania akcesoriów 1/zapalniczka
13	Wyłącznik zapłonu logiki dyskretnej
14	Przełącznik podświetlenia
17	Moduł sterowania nadwozia 1
19	—
20	—
22	HVAC/pomocnicze HVAC/zapłon
23	Zestaw wskaźników/moduł diagnostyczny wykrywania zapłonu/zapłon;
24	—
25	Złącze łącza danych/ moduł siedzenia kierowcy
26	Wejście pasywne/Pasywny start/HVAC
27	—
28	—
29	Pedały umożliwiające parkowanie/regulowane elektrycznie
30	SEO
31	Akcesorium/Uruchom/Korba
32	Podgrzewana kierownica
33	—
34	Klaster instrumentów
36	—
37	—
40	Drzwi lewe
41	Fotel kierowcy
43	Lewe podgrzewane, chłodzone lub wentylowane siedzenia (jeśli są w wyposażeniu)
44	Prawe podgrzewane, chłodzone lub wentylowane siedzenia (jeśli są na wyposażeniu)
45	—
49	Zachowane zasilanie akcesoriów/akcesoria
50	Bieg/Korba

Zobacz także: Chevrolet Camaro (1993-1995) - skrzynka bezpieczników i przekaźników

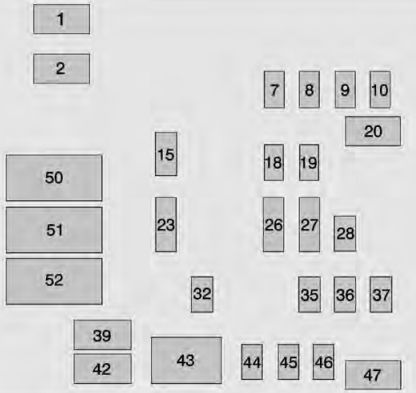

Skrzynka bezpieczników tablicy przyrządów nr 2 (strona pasażera)

Chevrolet Silverado (2014-2016) - skrzynka bezpieczników i przekaźników

Numer	Opis
1	Gniazdo zasilania akcesoriów 3
2	Gniazdo zasilania akcesoriów 4
7	Moduł sterowania nadwozia 4
8	Moduł sterowania nadwozia 8
9	Rozrywka na tylnym siedzeniu
10	Lampa przestrzeni ładunkowej
15	Sterowanie na kierownicy
18	Radio
19	—
20	Szyberdach
23	Poduszka powietrzna/informacje
26	Eksport/przystawka odbioru mocy/SEO Bateria 1
27	Wykrywanie przeszkód/porty USB
28	Moduł sterowania nadwozia 2
32	Akumulator SEO 2
35	Falownik AC
36	Wzmacniacz
37	—
39	Tylne okno przesuwne
42	Silnik okna prawych drzwi
43	Dmuchawa przednia
44	SEO
45	Moduł sterowania nadwozia 6
46	Moduł sterowania nadwozia 7
47	Siedzenie pasażera
50	Zachowane zasilanie akcesoriów/akcesoria
51	Otwarte tylne okno przesuwne
52	Zamknięcie tylnego okna przesuwnego

Zobacz także: Chevrolet Impala (2017-2018) - skrzynka bezpieczników i przekaźników

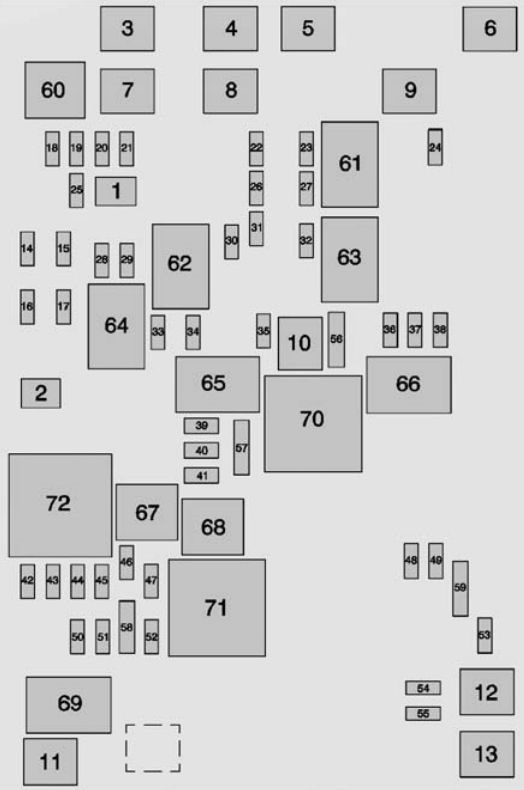

Komora silnika

Chevrolet Silverado (2014-2016) - skrzynka bezpieczników i przekaźników

Numer	Opis
1	Hamulec przyczepy
2	Akumulator przyczepy
3	Pompa układu przeciwblokującego
4	Tablica przyrządów BEC 1
5	Zapasowy
6	4WD
7	Zapasowy
8	Tablica przyrządów BEC 2
9	Zapasowy
10	Odmgławiacz tylnej szyby
11	Rozrusznik
12	Wentylator chłodzący 1
13	Wentylator chłodzący 2
14	Światła stopu/kierunku przyczepy, lewe
15	Lampy postojowe przyczepy
16	Lampa cofania przyczepy
17	Światła stopu/kierunku przyczepy, prawe
18	Pompa paliwowa
19	Zintegrowany moduł sterowania podwoziem
20	Elektroniczny moduł kontroli zawieszenia
21	Moduł zasilania pompy paliwa
22	Przełącznik upfittera 1
23	Upfitter 2
24	Przednia wycieraczka
25	Zawory układu przeciwblokującego
26	Upfitter SW 2
27	Upfitter SW 3
28	Lampy postojowe, prawe
29	Światła postojowe, lewe
30	Upfitter 3
31	Upfitter SW 4
32	Upfitter 4
33	Lampy zapasowe
34	Zapłon modułu sterującego silnika
35	Sprzęgło sprężarki klimatyzacji
36	Podgrzewane lusterka
37	Upfitter 1
38	Środkowa wysoka lampa stopu
39	Różne, Zapłon
40	Zapłon skrzyni biegów
41	Pompa paliwa 2
42	Sprzęgło wentylatora chłodzącego
43	Silnik
44	Wtryskiwacze paliwa A, nieparzyste
45	Wtryskiwacze paliwa B, parzyste
46	Czujnik tlenu B
47	Kontrola przepustnicy
48	Klakson
49	Światło przeciwmgielne
50	Czujnik tlenu A
51	Moduł sterujący silnika
52	Ogrzewanie wewnętrzne
53	Zapasowy
54	Aeroshutter
55	Podkładka przednia
56	Sprężarka klimatyzacji/Regulowana kontrola napięcia akumulatora
57	Moduł sprężarki klimatyzacji / akumulator
58	Moduł sterowania skrzyni biegów/moduł sterowania silnikiem
59	Reflektory

Przekaźniki
60	Pompa paliwowa
61	Upfitter 2
62	Upfitter 3
63	Upfitter 4
64	Lampy postojowe przyczepy
65	Bieg/Korba
66	Upfitter 1
67	Pompa paliwa 2
68	Sterowanie klimatyzacją
69	Rozrusznik
70	Odmgławiacz tylnej szyby
71	Moduł sterujący silnika
72	Sprzęgło wentylatora chłodzącego
