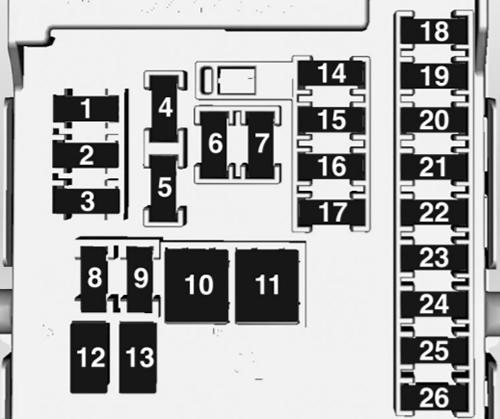

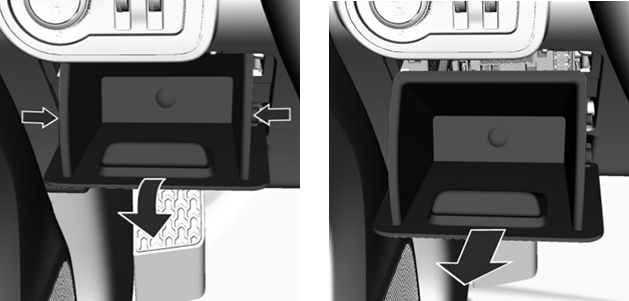

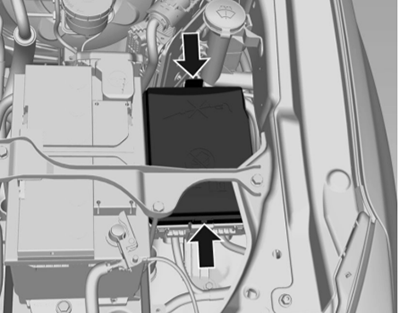

| 1 |
10 A |
Sprzęgło sprężarki klimatyzacji |
| 2 |
– |
– |
| 3 |
15A |
Zastąpienie |
| 4 |
– |
– |
| 5 |
15A |
Klakson |
| 6 |
15A |
przednie światła przeciwmgielne |
| 7 |
10 A |
lewy reflektor |
| 8 |
10 A |
Prawy reflektor |
| 9 |
10 A |
Wentylator chłodzący (benzyna 3,6 l) |
| Moduł sterujący silnika (diesel) |
| 10 |
15A |
Przekaźnik układu napędowego (3) diesel |
| 20 |
Przekaźnik skrzyni biegów (3) (benzyna/flex) |
| 11 |
20 |
Moduł sterujący silnika (1) (diesel) |
| 25A |
Moduł sterujący silnika (1) (benzyna/flex) |
| 12 |
10 A |
Przekaźnik układu napędowego (1) |
| 13 |
10 A |
Przekaźnik układu napędowego (2) |
| 14 |
15A |
Przekaźnik układu napędowego (4) |
| 15 |
15A |
Sygnał przekaźnika uruchamiania/uruchamiania |
| 16 |
15A |
Moduł kontroli trakcji |
| 17 |
10 A |
Moduł poziomowania reflektorów i skrzyni rozdzielczej |
| 18 |
10 A |
Zasilanie – Zestaw wskaźników – Klimatyzacja – Moduł poduszki powietrznej |
| 19 |
20 |
Pompa paliwa (benzyna/diesel) |
| 20 |
5A |
Zastąpienie |
| 21 |
30A |
Odmgławiacz tylnej szyby |
| 22 |
15A |
Odmgławiacz zewnętrznego lusterka wstecznego |
| 23 |
15A |
Ogrzewanie kabiny (diesel) |
| 24 |
– |
– |
| 25 |
10 A |
Pompa spryskiwacza przedniej szyby |
| 26 |
10 A |
Asystent parkowania z tyłu |
| 27 |
5A |
moduł sterujący nadwozia |
| 28 |
7,5A |
Przekaźnik zimnego rozruchu (tylko silniki 2.4L Flex) |
| 29 |
30A |
Moduł ABS |
| 30 |
10 A |
Przekaźnik sygnału dźwiękowego/antykradzieżowego |
| 31 |
15A |
moduł sterujący nadwozia |
| 32 |
10 A |
Moduł sterujący silnika (akumulator) |
| 33 |
10 A |
Kabel komunikacyjny między modułami |
| SB01 |
50A |
Pompa modułu ABS |
| SB02 |
30A |
Moduł sterujący skrzynki rozdzielczej (4×4) |
| SB03 |
60A |
Moduł świec żarowych (Diesel) |
| 20 |
Moduł pompy paliwa (nafta/flex) |
| SB04 |
– |
– |
| SB05 |
30A |
elektromagnes rozrusznika |
| SB06 |
30A |
Spryskiwacz do szyb |
| SB07 |
30A |
Podgrzewacz paliwa (diesel) |
| 40A |
Wentylator chłodzący 1 (benzyna 3,6 l) |
| 30A |
Wentylator chłodzący 1 (nafta/flex) |
| SB08 |
40A |
Wentylator chłodzący 2 (benzyna/flex) |
| 50A |
Wentylator chłodzący 2 (benzyna 3,6 l) |
| SB09 |
30A |
Pompa próżniowa (benzyna 3,6 l) |
| przekaźniki |
| RLY1 |
|
Start silnika |
| RLY2 |
|
Klakson (przekaźnik wewnętrzny) |
| RLY3 |
|
światła drogowe |
| RLY4 |
|
Światło przeciwmgielne (przekaźnik wewnętrzny) |
| RLY5 |
|
Ogrzewanie kabiny (wewnętrzny przekaźnik PCB) |
| RLY6 |
|
Zimny start (przekaźnik wewnętrzny) |
| RLY7 |
|
Asystent |
| RLY8 |
|
Sterowanie wycieraczką przednią |
| RLY9 |
|
Prędkość wycieraczki przedniej |
| RLY10 |
|
tylny odmgławiacz |
| RLY11 |
|
Układ napędowy |
| RLY12 |
|
sprzęgło klimatyzacji |
| RLY13 |
|
Wentylator chłodzący 1 / podgrzewacz paliwa |
| RLY14 |
|
wentylator chłodzący 2 |
| RLY15 |
|
Asystent |
| RLY16 |
|
Asystent |
| RLY17 |
|
– |
| RLY18 |
|
Uruchom/Start |
| RLY19 |
|
pompa paliwowa |
| RLY20 |
|
Pompa spryskiwacza przedniej szyby (przekaźnik wewnętrzny) |
| RLY21 |
|
Spryskiwacz tylnej szyby (przekaźnik wewnętrzny) |
