Chevrolet Monte Carlo (1996) – skrzynka bezpieczników i przekaźników

Spis treści

1996.

Skrzynka bezpieczników znajduje się na desce rozdzielczej po stronie pasażera, za osłoną.

Chevrolet Monte Carlo (1996) - skrzynka bezpieczników i przekaźników

Numer	Opis
1	Tablica przyrządów i konsola Zapalniczka do cygar
3	Światła do jazdy dziennej
4	Zespół sterowania HVAC, skrzynka Soloneid
5	ŚWIATŁA AWARYJNE
6	jednostka sterująca szyberdachu
10	Moduł brzęczyka, Elektroniczny moduł sterujący hamulca (EBCM), Moduł przeciwkradzieżowy, Radio
11	PRZEKAŹNIK ROZRUSZNIKA
12	Moduł przeciwkradzieżowy
13	ABS — elektroniczny moduł sterujący hamulca (EBCM), przekaźnik ABS
14	Przekaźnik silnika dmuchawy
15	HVAC #1 — silnik zaworu temperatury powietrza, moduł świateł do jazdy dziennej (z DRL), zespół sterowania HVAC, przełącznik tempomatu z dźwignią wielofunkcyjną
16	Zespół sterowania HVAC, Przełącznik odmgławiacza tylnej szyby
19	Lampka sufitowa bagażnika, przełączniki zamków drzwi, przełącznik lusterek elektrycznych
21	System poduszek powietrznych
23	ŚWIATŁA STOP — przełącznik TCC/hamulca
24	TEMPOMAT
28	Lusterka kosmetyczne, przekaźnik odmgławiacza, lampka przedziału I/P, lampka nagłówka i lampka do czytania, podświetlane lusterko wsteczne I/S, lampa kopułkowa
29	Przełącznik wycieraczek
30	Migacz kierunkowskazów
32	Przekaźnik zamka drzwi, odbiornik dostępu bezkluczykowego
38	Radio, przełączniki radia na kierownicy
39	I/P ELECTRONICS ZASILANIE ZAPŁONU — włącznik reflektorów, wyłącznik tempomatu, moduł czujników i diagnostyki (SDM), przełącznik TCC/hamulca, zestaw wskaźników, moduł brzęczyka, odbiornik dostępu bezkluczykowego

Wyłącznik obwodu
C	Zasilanie okien
D	Fotele elektryczne

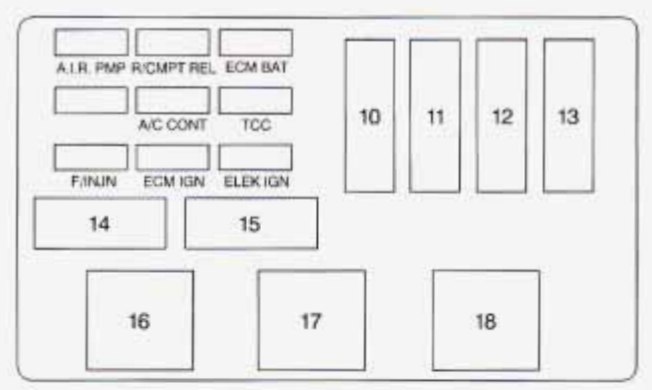

W komorze silnika znajdują się dwa bloki, jeden po stronie pasażera, drugi po stronie kierowcy.

Chevrolet Monte Carlo (1996) - skrzynka bezpieczników i przekaźników

Nazwa/numer	Opis
AIR PMP	Przekaźnik POMPY POWIETRZA
R/CMPT REL	Zdalne otwieranie bagażnika, lampy zapasowe
BAT ECM	Moduł sterowania zespołem napędowym (PCM), pompa paliwa, przekaźnik pompy paliwa, przekaźnik wentylatora nr 1
A/C CONT	Przekaźnik klimatyzacji
TCC	Automatyczna skrzynia biegów, przełącznik zakresu skrzyni biegów (tylko VIN M)
F/INJN	Wtryskiwacze paliwa
ECM IGN	Moduł sterowania zespołem napędowym (PCM), czujnik masowego przepływu powietrza (MAF) (tylko VIN X), EGR, CCP, czujnik tlenu, VAC CAN SW, przekaźnik wentylatora nr 2
ELEK IGN	Elektroniczny moduł sterujący zapłonem (EI).
10	Blok bezpieczników I/P
11	Przekaźnik wentylatora klimatyzacji
12	Centralka elektryczna pod maską po stronie pasażera i bloki bezpieczników I/P: Bezpieczniki 5, 14,23 i 32
13	Przekaźnik nr 2 i blok bezpieczników I/P: Bezpiecznik 16, wyłącznik automatyczny fotela zasilania „D”

Przekaźnik
14	POMPA PALIWOWA
15	Klimatyzacja
16	#2 — Wtórny wentylator chłodzący (po stronie pasażera)
17	#1 – Główny wentylator chłodzący (po stronie kierowcy)
18	Przekaźnik zapłonu

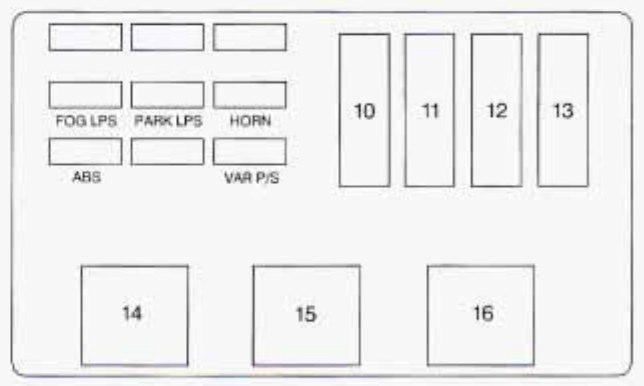

Chevrolet Monte Carlo (1996) - skrzynka bezpieczników i przekaźników

Nazwa/nume	Stosowanie
FOG LPS	Światła przeciwmgielne
PARK LPS	Przełącznik reflektorów
HORN	Przekaźnik klaksonu, lampy pod maską
VAR P/S	Sterowniczy
ABS	System zapobiegania blokady kół
10	IGN SW2 — blok bezpieczników VP: PWR WDO i wyłącznik „D”; Centrum elektryczne pod maską pasażera: Bezpieczniki TCC i ENG EMIS
11	IGN SW1 — blok bezpieczników VP: bezpieczniki radia, wycieraczek, HVAC, ABS i kierunkowskazów; Centralka elektryczna pod maską pasażera: Bezpieczniki F/IJN, ECM IGN i ELEK IGN
12	HD LPS — wyłącznik automatyczny do przełącznika reflektorów
13	ABS — przekaźnik ABS

Przekaźnik
14	ABS — układ zapobiegający blokowaniu się hamulców
16	KLAKSON
