Chevrolet Monte Carlo (1995) – skrzynka bezpieczników i przekaźników

Spis treści

1995.

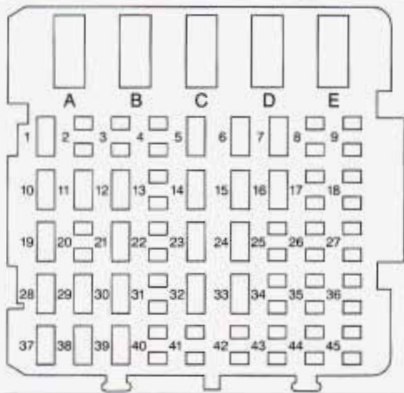

Skrzynka bezpieczników znajduje się na desce rozdzielczej po stronie pasażera, za osłoną.

Chevrolet Monte Carlo (1995) - skrzynka bezpieczników i przekaźników

Numer	Opis
1	Tablica przyrządów i konsola, Zapalniczka
5	Światła awaryjne
10	Moduł brzęczyka, Elektroniczny moduł sterujący hamulca (EBCM), Moduł przeciwkradzieżowy, Radio
11	Moduł czujnikowo-diagnostyczny (SDM), przekaźnik rozrusznika
12	Moduł przeciwkradzieżowy
14	SILNIK DMUCHAWY HVAC — Przekaźnik silnika dmuchawy
15	Silnik zaworu temperatury powietrza, moduł świateł do jazdy dziennej (z DRL), zespół sterowania HVAC, przełącznik tempomatu z dźwignią wielofunkcyjną
16	Zespół sterowania HVAC Przełącznik odmgławiacza tylnej szyby
19	Przełączniki zamków drzwi
21	Moduł czujnikowo-diagnostyczny (SDM)
23	ŚWIATŁA STOP — przełącznik TCC/hamulca
24	Zespół sterowania HVAC, skrzynka elektromagnesu
28	Lusterka kosmetyczne, przekaźnik odmgławiacza, lampka przedziału I/P, lampka bagażnika, lampka grzecznościowa i lampka do czytania, lusterko wsteczne z oświetleniem amerykańskim, lampa kopułkowa
29	Przełącznik wycieraczek
30	Migacz kierunkowskazów
32	Przekaźnik zamka drzwi, odbiornik dostępu bezkluczykowego
33	Elektroniczny moduł sterujący hamulca (EBCM), przekaźnik ABS
38	Radio
39	Przełącznik reflektorów, Wyłącznik tempomatu, Moduł czujnikowo-diagnostyczny (SDM), Przełącznik TCCBrake, Zestaw wskaźników, Moduł brzęczyka, Odbiornik dostępu bezkluczykowego, Moduł świateł do jazdy dziennej (z DRL)

Wyłączniki automatyczne
C	Zasilanie okien
D	Fotele elektryczne

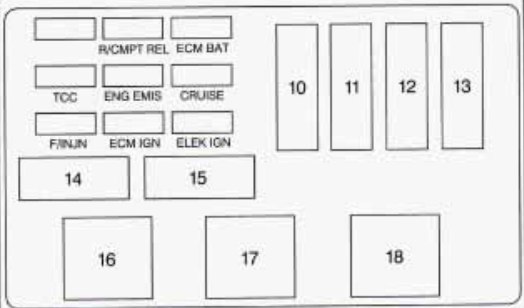

W komorze silnika znajdują się dwa bloki, jeden po stronie pasażera, drugi po stronie kierowcy.

Chevrolet Monte Carlo (1995) - skrzynka bezpieczników i przekaźników

Nazwa/numer	Opis
R/CMPT REL	Zdalne zwolnienie bagażnika
BAT ECM	Moduł sterowania zespołem napędowym (PCM), przełącznik ciśnienia pompy paliwowej/oleju, przekaźnik pompy paliwowej, przekaźnik wentylatora nr 1
TCC	Automatyczna skrzynia biegów, przełącznik zakresu skrzyni biegów (tylko VIN M)
ENG EMIS	Generator, cyfrowy zawór recyrkulacji spalin (DEGR), zawór emisji par (EVAP) Solenoid zaworu oczyszczania kanistra, podgrzewana sonda lambda, przekaźnik nr 2 wentylatora, przekaźnik CMPR układu klimatyzacji (tylko VIN M)
CRUISE	Moduł tempomatu, przekaźnik A/C CMPR (tylko VIN X)
F/INJN	Wtryskiwacze paliwa, czujnik położenia wału korbowego o wysokiej rozdzielczości 24X, czujnik położenia wałka rozrządu
ECM IGN	Moduł sterowania zespołem napędowym (PCM), czujnik masowego przepływu powietrza (MAF) (tylko VIN X)
ELEK IGN	Elektroniczny moduł sterujący zapłonem (EI).
10	Blok bezpieczników I/P
11	Przekaźnik wyntylatora
12	Centralka elektryczna pod maską po stronie pasażera i bloki bezpieczników I/P: Bezpieczniki 5, 14,23 i 32
13	Przekaźnik nr 2 i blok bezpieczników I/P: Bezpiecznik 16, wyłącznik automatyczny fotela zasilania „D”
14	POMPA PALIWOWA
15	Klimatyzacja CMPR
16	KONT. WENTYLATORA #2 — Wtórny wentylator chłodzący (po stronie pasażera)
17	KONT. WENTYLATORA #1 – Główny wentylator chłodzący (po stronie kierowcy)
18	Nieużywany

Chevrolet Monte Carlo (1995) - skrzynka bezpieczników i przekaźników

Nazwa/nr	Stosowanie
MGŁA LPS	Światła przeciwmgielne
PARK LPS	Przełącznik reflektorów
KLAKSON	Przekaźnik klaksonu, lampa pod maską
VAR P/S	Układ kierowniczy EVO
10	IGN SW2 — blok bezpieczników VP: PWR WDO i wyłącznik „D”; Centrum elektryczne pod maską pasażera: Bezpieczniki TCC i ENG EMIS
11	IGN SW1 — blok bezpieczników VP: bezpieczniki radia, wycieraczek, HVAC, ABS i kierunkowskazów; Centralka elektryczna pod maską pasażera: Bezpieczniki F/IJN, ECM IGN i ELEK IGN
12	HD LPS — wyłącznik automatyczny do przełącznika reflektorów
13	ABS — przekaźnik ABS

Przekaźnik
14	ABS – układ zapobiegający blokowaniu się hamulców
15	Światła przeciwmgielne
16	KLAKSON
