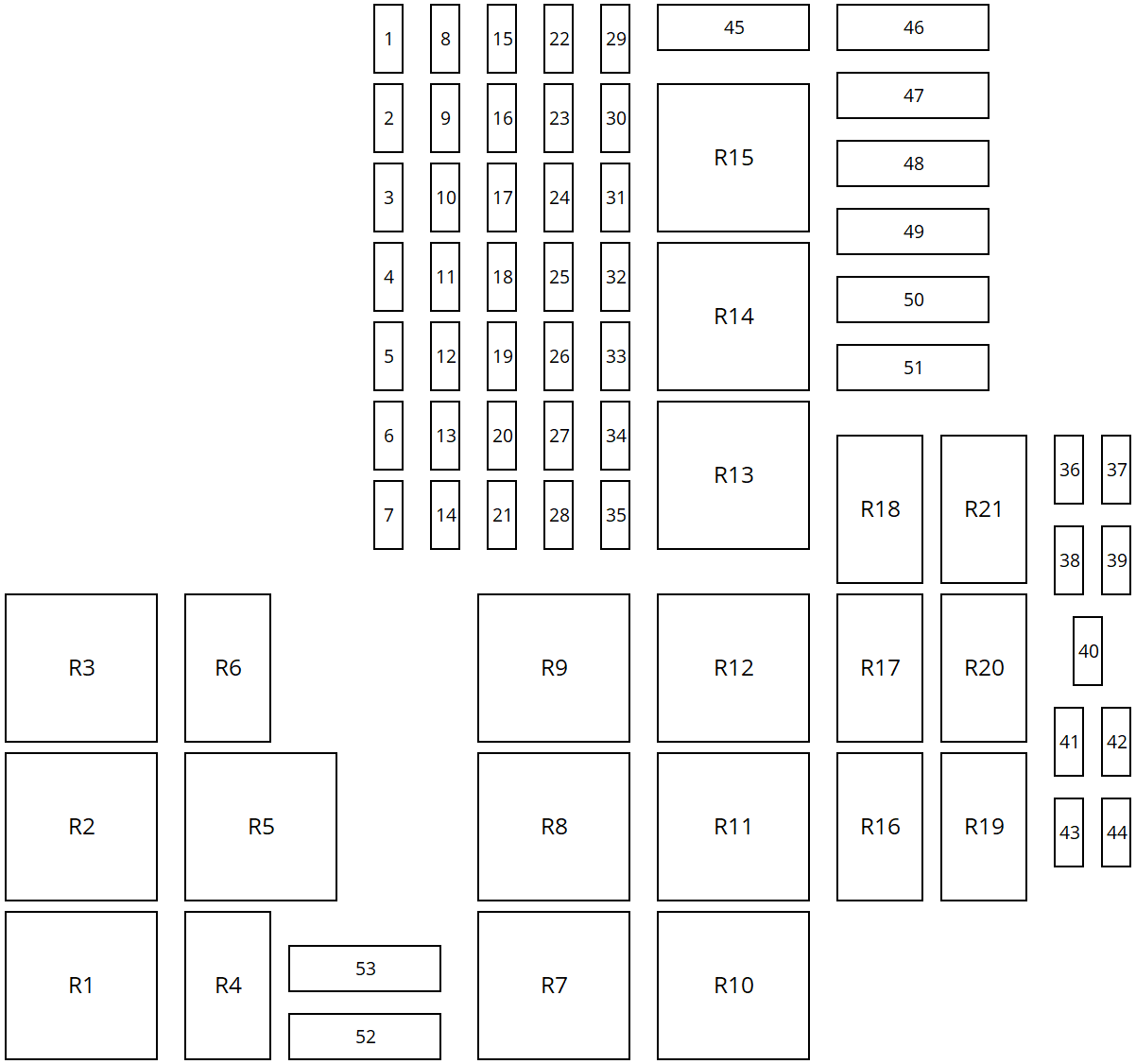

| 01 |
7,5 |
BCM – ogólna moc |
| 02 |
7,5 |
Elektroniczny moduł silnika |
| 03 |
7,5 |
Tablica przyrządów, tarcza (TID), światło awaryjne, włącznik świateł, diagnostyka, moduł sterujący systemu immobilizera, przekaźniki (rozrusznik, alarm, pompa wycieraczek, klakson i kierunkowskazy) |
| 04 |
5 |
elektryczne szyby |
| 05 |
20 |
Elektryczne szyby (przednia lewa szyba) |
| 06 |
– |
Nieużywany |
| 07 |
– |
Nieużywany |
| 08 |
10 |
BCM – wyłącznik zapłonu |
| 09 |
20 |
Pompa paliwa, elektrozawór-kanister |
| 10 |
10 |
Klakson |
| 11 |
15 |
BCM – kierunkowskazy |
| 12 |
20 |
Radio |
| 13 |
20 |
Elektryczne szyby (prawe przednie okno) |
| 14 |
– |
Nieużywany |
| 15 |
10 |
pompa spryskiwacza przedniej szyby |
| 16 |
5 |
Czujnik alarmu antykradzieżowego i oświetlenie wnętrza |
| 17 |
20 |
BCM – zamki do drzwi elektrycznych |
| 18 |
– |
Nieużywany |
| 19 |
– |
Nieużywany |
| 20 |
10 |
Sygnalizator antywłamaniowy |
| 21 |
– |
Nieużywany |
| 22 |
5 |
BCM – Zapłon |
| 23 |
piętnaście |
Przekaźnik pompy paliwa, ECM, czujnik obrotów, moduł cewki zapłonowej |
| 24 |
5 |
Włącznik świateł, tarcza (TID), deska rozdzielcza |
| 25 |
10 |
Światło hamowania |
| 26 |
10 |
Gniazdo akcesoriów, lampka kontrolna cofania |
| 27 |
piętnaście |
Moduł okna elektrycznego |
| 28 |
10 |
Nieużywany |
| 29 |
20 |
Nieużywany |
| 30 |
20 |
wycieraczka przedniej szyby |
| 31 |
piętnaście |
sprężarka klimatyzacji |
| 32 |
5 |
Czujnik prędkości, układ przeciwblokujący (ABS) i poduszka powietrzna |
| 33 |
– |
Nieużywany |
| 34 |
– |
Nieużywany |
| 35 |
5 |
Zewnętrzne lusterko wsteczne sterowane elektrycznie, radio |
| 36 |
10 |
lewe światła drogowe |
| 37 |
10 |
prawe światła drogowe |
| 38 |
5 |
lewe światło tylne |
| 39 |
5 |
prawe światło tylne |
| 40 |
– |
Nieużywany |
| 41 |
piętnaście |
przednie światło przeciwmgielne |
| 42 |
– |
Nieużywany |
| 43 |
10 |
lewe światło mijania |
| 44 |
10 |
Prawe światło mijania, włącznik światła , regulacja wysokości reflektorów |
| 45 |
30 |
Moduł sterowania ogrzewaniem i klimatyzacją |
| 46 |
– |
Nieużywany |
| 47 |
– |
Nieużywany |
| 48 |
30 |
Start silnika |
| 49 |
– |
Nieużywany |
| 50 |
40 |
Układ przeciwblokujący (ABS) |
| 51 |
– |
Nieużywany |
| 52 |
30 |
Przekaźnik dmuchawy chłodnicy |
| 53 |
40 |
Przekaźnik dmuchawy chłodnicy |
| Przekaźniki |
| 1 |
|
1. prędkość wentylatora silnika |
| 2 |
|
Nieużywany |
| 3 |
|
Układ logiczny wentylatora dmuchawy silnika (pojazdy z klimatyzacją) |
| 4 |
|
sprężarka klimatyzacji |
| 5 |
|
Układ logiczny wentylatora dmuchawy silnika (pojazdy z klimatyzacją) |
| 6 |
|
Nieużywany |
| 7 |
|
Wtryskiwacze |
| 8 |
|
konwerter sygnału |
| 9 |
|
konwerter sygnału |
| 10 |
|
Pompa paliwa, ECM, wtryskiwacze, kanister |
| 11 |
|
Nieużywany |
| 12 |
|
Nieużywany |
| 13 |
|
Klimatyzator i wentylacja wewnętrzna |
| 14 |
|
Start silnika |
| 15 |
|
Włączony |
| 16 |
|
światła przeciwmgielne |
| 17 |
|
Światła przeciwmgielne |
| 18 |
|
Nieużywany |
| 19 |
|
światła mijania |
| 20 |
|
Nieużywany |
| 21 |
|
światła drogowe |
| 22 do 27 |
|
Nieużywany |
