Schemat skrzynek bezpieczników i przekaźników – Chevrolet Malibu

Dotyczy pojazdów nowych w latach:

2013, 2014, 2015, 2016.

Skrzynka bezpieczników tablicy rozdzielczej

Znajduje się na desce rozdzielczej po stronie kierowcy, za osłoną po lewej stronie kierownicy.

Skrzynka bezpieczników tablicy rozdzielczej znajduje się w desce rozdzielczej po stronie kierowcy pojazdu. Aby uzyskać dostęp do bezpieczników, otwórz pokrywę panelu bezpieczników, pociągając w dół. Naciśnij boki drzwi, aby odłączyć je od tablicy rozdzielczej. Pociągnij drzwi do siebie, aby uwolnić je z zawiasów.

Chevrolet Malibu (2013-2016) - skrzynka bezpieczników i przekaźników

Numer	Opis
1	Podświetlenie przycisków na kierownicy
2	Prawy tylny kierunkowskaz, lewy kierunkowskaz lusterka, lewy przedni kierunkowskaz, zamki drzwi
3	Lewe światło stopu, lewa lampa światła do jazdy dziennej, sterowanie reflektorami, prawe światło tylne, prawe światła postojowe/boczne, prawe lusterko wsteczne, prawe przednie kierunkowskazy
4	Radio
5	OnStar (jeśli jest w wyposażeniu)
6	Przednie gniazdo zasilania akcesoriów
7	Gniazdo zasilania pojemnika konsoli
8	Oświetlenie tablicy rejestracyjnej, środkowe, wysoko zamontowane światło stopu, tylne światła przeciwmgielne, prawe przednie światła postojowe/boczne, przyciemniony wskaźnik LED, pompa spryskiwacza, prawe światło stopu, zwolnienie bagażnika
9	Reflektor lewego światła mijania, Światła do jazdy dziennej
10	Moduł sterujący nadwozia 8 (bezpiecznik w obudowie typu J), blokady zasilania
11	Nagrzewnica przednia, Wentylacja Klimatyzacja/Dmuchawa (bezpiecznik w obudowie typu J)
12	Siedzenie pasażera (wyłącznik)
13	Fotel kierowcy (wyłącznik automatyczny)
14	Złącze łącza diagnostycznego
15	Poduszka powietrzna, SDM
16	Zwolnienie bagażnika
17	Nagrzewnica, Wentylacja, Sterownik Klimatyzacji
18	Główny dźwięk
19	Wyświetlacze
20	Czujnik obecności pasażera
21	Klaster instrumentów
22	Stacyjka
23	Prawe światło mijania, Światła do jazdy dziennej
24	Oświetlenie otoczenia, podświetlenie przełącznika (LED), lampa bagażnika, blokada zmiany biegów, przechwytywanie klawiszy
25	Akcesoryjny moduł przetwornicy zasilania AC/DC (110 V AC)
26	Zapasowy

Przekaźniki
R1	Zwolnienie bagażnika
R2	Nieużywany
R3	Przekaźnik gniazda zasilania

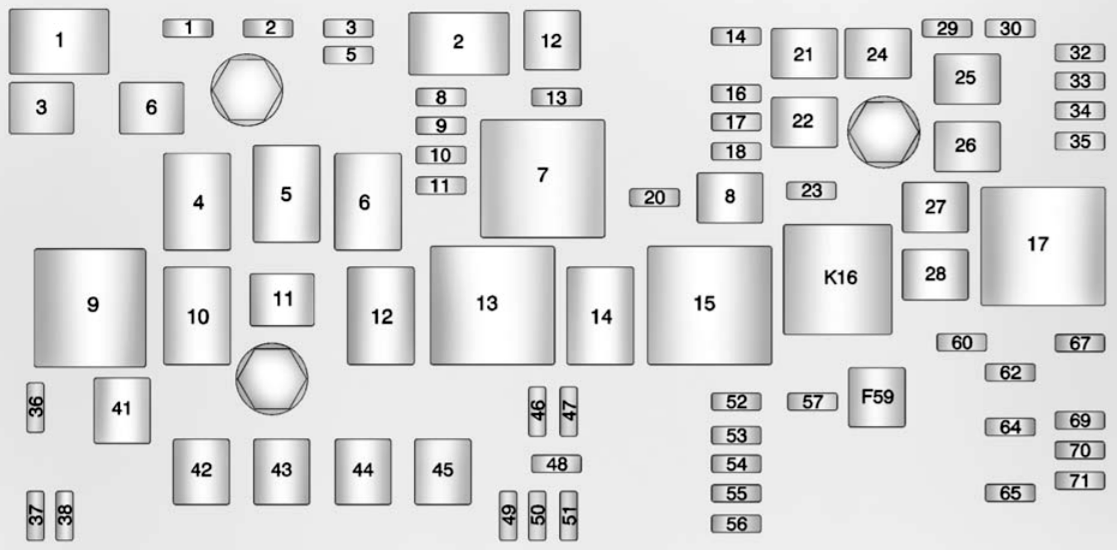

Skrzynka bezpieczników komory silnika

Skrzynka bezpieczników w komorze silnika znajduje się po stronie kierowcy w komorze silnika, w pobliżu akumulatora.

Zobacz także: Chevrolet Camaro (1996-1997) - skrzynka bezpieczników i przekaźników

Chevrolet Malibu (2013-2016) - skrzynka bezpieczników i przekaźników

Numer	Opis
Mini bezpieczniki
1	Akumulator modułu sterującego skrzyni biegów
2	Akumulator modułu sterującego silnika (LTG/LUK)/sprzęgło sprężarki klimatyzacji (LWK)
3	Sprzęgło sprężarki klimatyzacji (LTG/LUK)
4	Sprzęgło sprężarki klimatyzacji (LTG/LUK)
5	Akumulator modułu sterującego silnika (LKW)
7	Akumulator modułu sterującego silnika (LKW)
8	Zapasowy
9	Cewki zapłonowe
10	Moduł sterujący silnika
11	Emisje
13	Zapłon modułu skrzyni biegów
14	Pompa płynu chłodzącego nagrzewnicy kabiny/zawór elektromagnetyczny SAIR
15	2013-2014: Pompa płynu chłodzącego MGU
16	Aero Shutter / eAssist Zapłon
17	2013-2014: Zapłon SDM
18	Moduł izolatora podwójnego akumulatora R/C
20	Pomocnicza pompa olejowa skrzyni biegów (LKW)
23	Moduł eAssist / Zapasowy (LKW)
29	Sterowanie mocą lewego siedzenia
30	Sterowanie mocą prawego siedzenia
31	Moduł eAssist/Moduł sterujący podwozia
32	Lampy cofania/lampy wewnętrzne
33	Podgrzewane siedzenia przednie
34	Zawór układu zapobiegającego blokowaniu się hamulców
35	Wzmacniacz
37	Prawe światło drogowe
38	Lewe światło drogowe
46	Wentylator chłodzący
47	Emisje
48	Światło przeciwmgielne
49	Prawy reflektor HID świateł mijania
50	Lewy reflektor HID świateł mijania
51	Klakson/Podwójny klakson
52	Zapłon klastra
53	Wewnętrzne lusterko wsteczne/kamera tylna/zapłon modułu paliwowego
54	Zapłon modułu ogrzewania, wentylacji i klimatyzacji
55	Elektrycznie sterowane przednie szyby/lusterka
56	Spryskiwacz przedniej szyby
57	Zapasowy
60	Podgrzewane lusterko
62	Elektrozawór odpowietrzający kanistra
66	2013-2014: Elektrozawór SAIR
67	Moduł paliwowy
69	Czujnik napięcia akumulatora
70	Zjeżdżanie z pasa ruchu/Wspomaganie parkowania tyłem/Asystent bocznej martwej strefy
71	PEPS BATT

Bezpieczniki typu J
6	Przednia wycieraczka
12	Rozrusznik 1
21	Tylne okno elektryczne
22	Szyberdach
24	Przednie okno elektryczne
25	PEPS MTR
26	Pompa układu zapobiegającego blokowaniu się kół podczas hamowania
27	Nieużywany
28	Tylny odmgławiacz
41	Pompa próżniowa hamulca
42	Wentylator chłodzący K2
44	Rozrusznik 2
45	Wentylator chłodzący K1
59	Emisje z pompy powietrza

Mini przekaźniki
7	Układ napędowy
9	Wentylator chłodzący K2
13	Wentylator chłodzący K1
15	Uruchom/rozkręć
16	2013-2014: Emisje z pomp powietrza
17	Odmgławiacz szyby i lusterek

mikroprzekaźniki
1	Sprzęgło sprężarki klimatyzacji
2	Elektromagnes rozrusznika
4	Prędkość przedniej wycieraczki
5	Wycieraczka przednia włączona
6	2013-2014: Pompa kabinowa eAssist/SAIR Solenoid
8	Pomocnicza pompa olejowa skrzyni biegów (LKW)
10	Wentylator chłodzący K3
11	Pompa oleju przekładniowego (LUK)/cewka rozrusznika 2 (LKW)
14	Reflektor Światła mijania/Światła do jazdy dziennej
