Schematy skrzynek bezpieczników i przekaźników – Chevrolet Monte Carlo
Dotyczy pojazdów wyprodukowanych w latach:
2000, 2001, 2002, 2003, 2004, 2005.

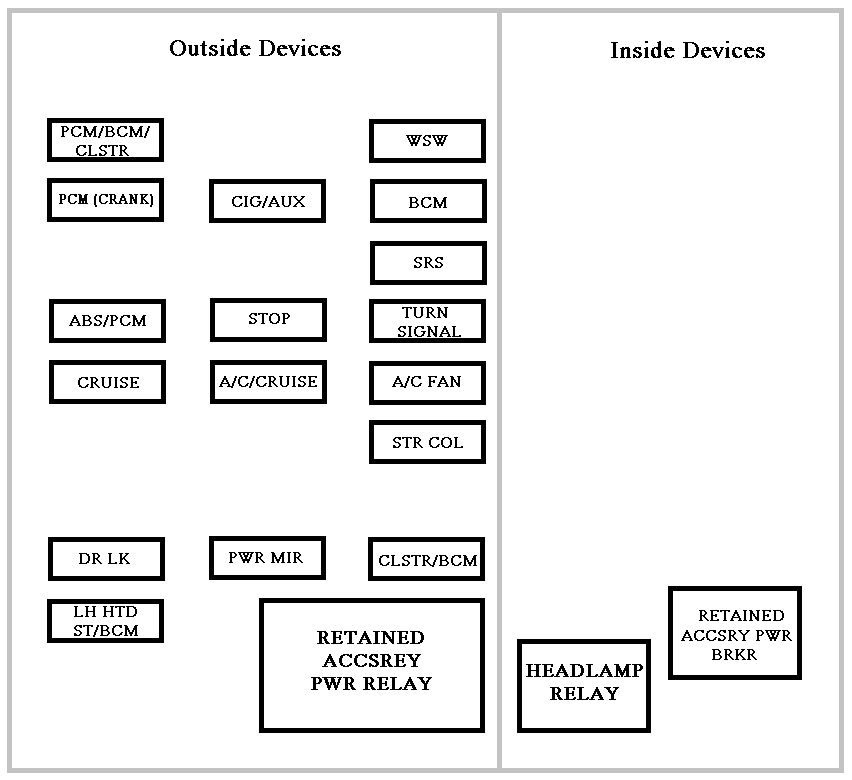

Skrzynka bezpieczników tablicy rozdzielczej nr 1 (po stronie kierowcy)
Znajduje się na desce rozdzielczej po stronie kierowcy, za osłoną.
| Nazwa |
Opis |
| PCM/BCM/CLSTR |
Moduł sterujący układu napędowego, moduł sterujący nadwozia, klaster (zapłon 0) |
| WSW |
Wycieraczki szyby przedniej, spryskiwacz szyby przedniej |
| PCM (CRANK) |
Moduł sterowania zespołem napędowym (korba) |
| CIG/AUX |
Urządzenie przystosowane (akcesoria) |
| BCM |
Moduł kontroli nadwozia (akcesoria) |
| SRS |
Dodatkowy system ograniczający |
| ABS/PCM |
Układ przeciwblokujący, moduł sterowania zespołem napędowym, przełącznik hamulca, przekaźnik korby, elektrozawór odpowietrzający pochłaniacza (praca, korba) |
| STOP |
Światła hamowania, moduł sterujący nadwozia (praca, korba) |
| TURN SIGNAL |
Migacze kierunkowskazów |
| CRUISE |
Elementy sterujące kolumny kierownicy tempomatu |
| A/C CRUISE |
Silniki i moduł drzwi temperatury HVAC, moduł tempomatu |
| A/C FAN |
Dmuchawa HVAC |
| STR COL |
Oświetlenie kierownicy |
| DR LK |
Moduł sterujący nadwozia, elementy sterujące zamka drzwi |
| PWR MIR |
Lusterka elektryczne |
| CLSTR/BCM |
Klaster, moduł sterujący nadwozia, złącze łącza danych (akumulator) |
| LH HTD ST/BCM |
Podgrzewane siedzenie kierowcy, moduł sterujący nadwozia, obciążenia sterowane bateryjnie |
|
|
| Przekaźniki |
|
| RETAINED ACCESSORY PWR RELAY |
Zachowany przekaźnik mocy akcesoriów |
| HEADLAMP RELAY |
Przekaźnik reflektorów |
| RETAINED ACCESSORY PWR BRKR |
Okno elektryczne, Wybijak szyberdachu |

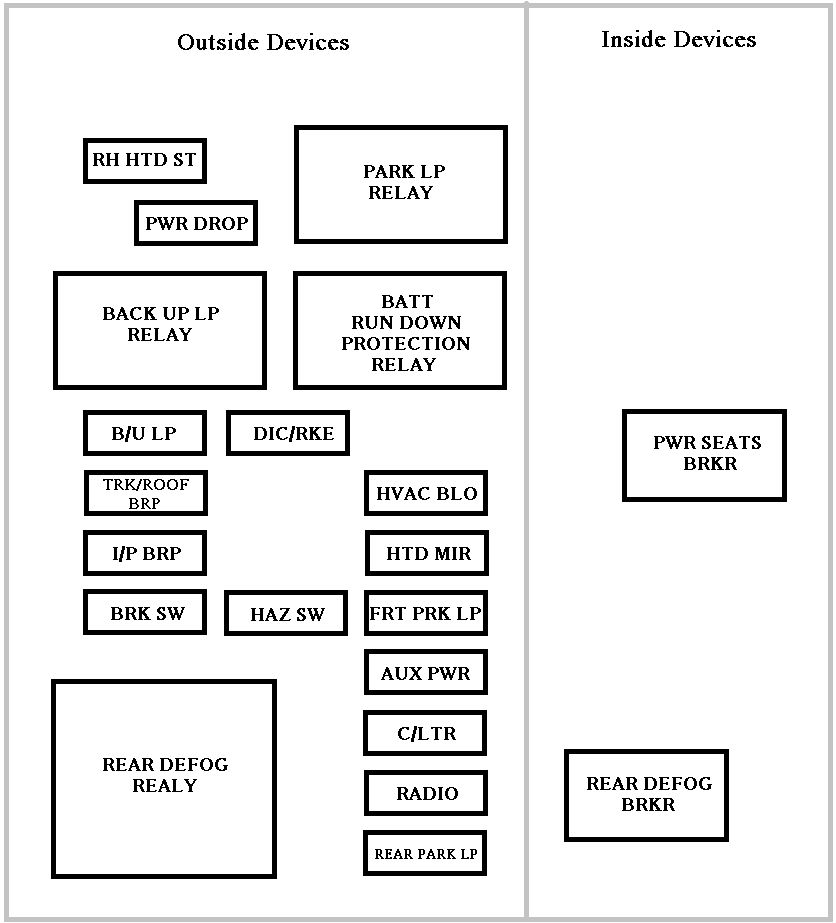

Skrzynka bezpieczników tablicy rozdzielczej nr 2 (po stronie pasażera)
Znajduje się na desce rozdzielczej po stronie pasażera, za osłoną.
| Nazwa |
Opis |
| RH HTD ST |
Podgrzewane siedzenie pasażera |
| PWR DROP |
Urządzenie przystosowane |
| B/U LP |
Lampy zapasowe |
| DIC/RKE |
Centrum informacyjne kierowcy, zdalny dostęp bezkluczykowy, HVAC |
| TRK/ROOF BRP |
Lampy bagażnika, lampy podsufitki |
| HVAC BLO |
Przekaźnik dmuchawy HVAC |
| I/P BRP |
Lampki w desce rozdzielczej na nogi, lampki w schowku na rękawiczki |
| HTD MIR |
Podgrzewane lusterka |
| BRK SW |
Przełącznik hamulca |
| HAZ SW |
Przełącznik świateł awaryjnych |
| FRT PRK LP |
Przednie światła postojowe |
| AUX PWR |
Pomocnicze gniazdo zasilania (akumulator) |
| C/LTR |
Zapalniczka |
| RADIO |
Radio, wzmacniacz radiowy |
| REAR PARK LP |
Tylne światła postojowe, oświetlenie oprzyrządowania |
|
|
| Wyłączniki automatyczne |
|
| POWER SEATS BRKR |
Wyłącznik automatyczny fotela |
| REAR DEFOG BRKR |
Tylny wyłącznik przeciwmgłowy |
|
|
| Przekaźniki |
|
| PARK LP RELAY |
Przekaźnik świateł postojowych |
| BACKUP LP RELAY |
Przekaźnik lamp zapasowych |
| BATT RUN DOWN PROTECTION RELAY |
Przekaźnik zabezpieczający przed wyczerpaniem akumulatora |
| REAR DEFOG RELAY |
Przekaźnik odmgławiacza tylnego, przekaźnik podgrzewanego lusterka |
Skrzynki bezpieczników komory silnika
W komorze silnika po stronie pasażera znajdują się dwa bloki bezpieczników.
| Nazwa |
Opis |
| HORN RLY |
Przekaźnik klaksonu |
| FOG RLY |
Przekaźnik świateł przeciwmgielnych |
| F/PMP RLY |
Przekaźnik pompy paliwa |
| DRL/EXIT LTS |
Niskie (lewe przednie) i wysokie (lewe przednie) reflektory |
| EXT LTS |
Niskie (prawe przednie) i wysokie (prawe przednie) reflektory |
| PCM |
Bateria PCM |
| A/C RLY (CMPR) |
Przekaźnik i generator sprężarki HVAC |
|
|
| Bezpieczniki Maxi |
|
| LEFT I/P |
Centrum elektryczne z lewą szyną (akumulator) |
| RT I/P #1 |
Centrum elektryczne z prawą szyną (akumulator) |
| RT I/P #2 |
Centrum elektryczne z prawą szyną (akumulator) |
|
|
| Przekaźniki |
|
| FUEL PUMP |
Pompa paliwowa |
| DRL RELAY |
Światła do jazdy dziennej |
| A.I.R. RELAY |
Przekaźnik reakcji indukcji powietrza |
| CRANK RLY |
Przekaźnik rozrusznika (korby). |
| HORNS |
Klakson |
| FOG LTS |
Światła przeciwmgielne |

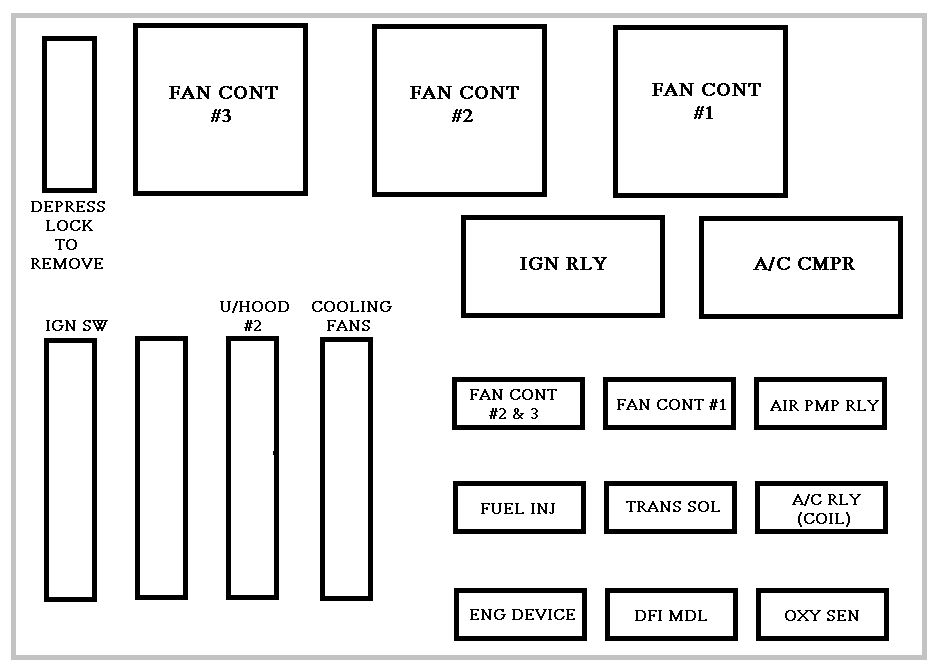

Schemat skrzynki bezpieczników (nr 2)
| Nazwa |
Opis |
| FAN CONT #2 & #3 |
Przekaźniki sterujące wentylatora chłodzącego nr 2 i nr 3 |
| FAN CONT #1 |
Przekaźniki sterujące wentylatora chłodzącego nr 1 |
| AIR PMP RLY |
Przekaźnik pompy reakcyjnej wlotu powietrza (akumulator) |
| FUEL INJ |
Wtryskiwacze paliwa |
| TRANS SOL |
Elektromagnesy skrzyni biegów |
| A/C RLY (COIL) |
Przekaźnik sterujący HVAC |
| ENG DEVICES |
Elektromagnes oczyszczania kanistra, czujnik masowego przepływu powietrza (MAF), przekaźnik pompy powietrza i sterowanie zaworem |
| DFI MDL |
Moduł bezpośredniego zapłonu ognia |
| OXY SEN |
Czujniki tlenu (przetwornik przed i po) |
|
|
| Bezpieczniki Maxi |
|
| IGN SW |
Stacyjka |
| BLANK |
Pusty |
| U/HOOD #2 |
Przekaźnik zapłonu, pompa powietrza |
| COOLING FANS |
Wentylatory chłodzące (akumulator) |
|
|
| Przekaźniki |
|
| FAN CONT #3 |
Dodatkowy wentylator chłodzący (po stronie pasażera) |
| FAN CONT #2 |
Przekaźnik sterujący wentylatora chłodzącego |
| FAN CONT #1 |
Główny wentylator chłodzący (po stronie kierowcy) |
| IGN RELAY |
Przekaźnik zapłonu |
| A/C CMPR |
Sprężarka HVAC |
