Chevrolet HHR (2006-2011) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
25 czerwca, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Chevrolet HHR

Dotyczy pojazdów produkowanych w latach:

2006, 2007, 2008, 2009, 2010, 2011.

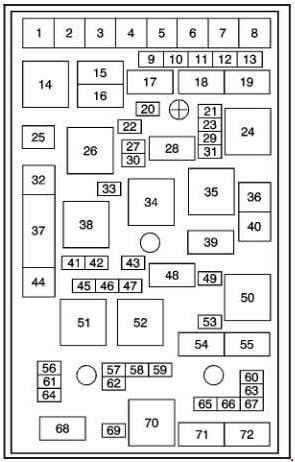

Skrzynka bezpieczników w komorze silnika

Znajduje się po stronie kierowcy w komorze silnika, pod pokrywą.

Chevrolet HHR (2006-2011) - skrzynka bezpieczników i przekaźników

Numer	Opis
1	Elektryczne wspomaganie kierownicy
2	Tylny odmgławiacz
3	Pusty
4	Moduł sterowania nadwozia 3
5	System startowy
6	Moduł sterowania nadwozia 2
7	Tylna wtyczka zasilania (tylko panel Van), wentylator chłodzący (tylko SS)
8	Pusty
9	Dioda sprzęgła klimatyzacji
10	Tylna klapa bagażnika, szyberdach
11	Pusty
12	Tylne gniazdo zasilania (tylko panel Van)
13	Pompa paliwowa
20	Tylna wycieraczka
21	Lustro
22	Klimatyzacja
23	Podgrzewane siedzenia (opcja)
25	Ściągacz bezpieczników
27	Pusty
29	Zapalniczka
30	Gniazdo zasilania
31	Lampy do jazdy dziennej
32	Pusty
33	Emisje
36	Elektryczne szyby (tylko Turbo)
37	Fotel elektryczny (opcja)
40	Wentylator chłodzący
41	Moduł sterujący silnika
42	Cam Phaser (tylko Turbo)
43	Moduł sterujący silnika, skrzynia biegów
44	Układ przeciwblokujący (opcja)
45	Wtryskiwacze, moduł zapłonowy
46	Lampy zapasowe
47	Podgrzewane siedzenie (opcja)
49	Pompa spryskiwacza przedniej szyby
53	Lampy przeciwmgielne (opcja)
56	Moduł czujnikowo-diagnostyczny (SDM)
57	Układ przeciwblokujący (opcja)
58	Dioda wycieraczki przedniej szyby
59	Wycieraczka przedniej szyby
60	Klakson
61	Układ przeciwblokujący (opcja)
62	Tablica przyrządów, zapłon
63	Światła drogowe po stronie kierowcy
64	Odpowietrznik kanistra
65	Światła mijania po stronie kierowcy
66	Światła mijania po stronie pasażera
67	Światła drogowe po stronie pasażera
69	Lampy postojowe

	Przekaźniki:
14	Tylny przekaźnik odmgławiacza
15	Sprzęgło klimatyzacji
16	Pusty
17	Tylna wycieraczka
18	Zwolnienie klapy tylnej
19	Pompa paliwowa
24	Pusty
26	Układ napędowy
28	Lampy do jazdy dziennej
34	System startowy
35	Pusty
38	Pusty
39	Pompa spryskiwacza przedniej szyby
48	Spryskiwacz tylnej szyby
50	Wentylator chłodzący
51	Start, Korba
52	Wycieraczka przedniej szyby
54	Lampy przeciwmgielne (opcja)
55	Klakson
68	Lampy postojowe
70	Wycieraczki
71	Reflektor świateł mijania
72	Reflektor świateł drogowych

Inne przekaźniki:

– Przekaźnik centralnego wysoko zamontowanego światła stopu i przekaźnik blokady drzwi tylnego panelu dostępu (tylko furgon z panelem) znajdują się pod maską przed lewą wieżą amortyzatorów.

Zobacz także: Chevrolet Monte Carlo (1997) - skrzynka bezpieczników i przekaźników

– Przekaźnik drzwi lewego tylnego panelu dostępu (tylko furgon z panelem) i przekaźnik drzwi prawego tylnego panelu dostępu (tylko furgon) znajdują się z tyłu pojazdu za prawym tylnym panelem poszycia.

– Minibezpiecznik tylnej wtyczki zasilania (tylko panel Van) znajduje się w pobliżu akumulatora z tyłu pojazdu.

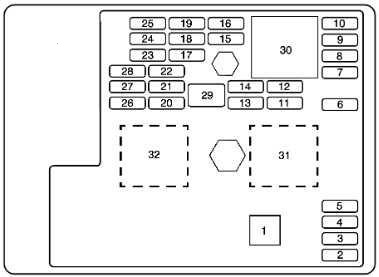

Skrzynka bezpieczników tablicy rozdzielczej

Znajduje się na panelu po stronie pasażera w konsoli środkowej.

Chevrolet HHR (2006-2011) - skrzynka bezpieczników i przekaźników

Numer	Opis
1	Ściągacz bezpieczników
2	Pusty
3	Pusty
4	Pusty
5	Pusty
6	Wzmacniacz
7	Grupa
8	Wyłącznik zapłonu, klucz PASS III+
9	Światło stopu
10	Ogrzewanie, wentylacja, klimatyzacja, PASS-Key III+
11	Pusty
12	Zapasowy
13	Poduszka powietrzna
14	Zapasowy
15	Wycieraczka przedniej szyby
16	System kontroli klimatu, zapłon
17	Moc akcesoriów podtrzymujących okno
18	Pusty
19	Elektryczne wspomaganie kierownicy, sterowanie kierownicą
20	Szyberdach
21	Zapasowy
22	Pusty
23	System nagłośnienia
24	Radio XM, OnStar
25	Moduł sterujący silnika, moduł sterujący skrzyni biegów
26	Zamki
27	Światła wewnętrzne
28	Oświetlenie sterowania na kierownicy
29	Zasilanie okien

	Przekaźniki:
30	System kontroli klimatu
31	Pusty
32	Zachowana moc akcesoriów (RAP)
