Chevrolet Corvette C8 (2020-2022) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
27 grudnia, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Chevrolet Corvette C8

Dotyczy pojazdów nowych w latach:

2020, 2021, 2022.

Skrzynka bezpieczników tablicy rozdzielczej

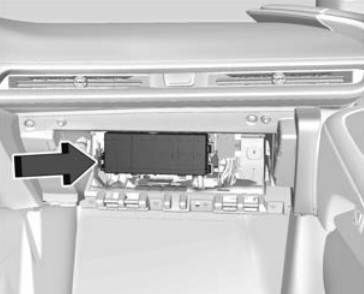

Skrzynka bezpieczników tablicy rozdzielczej znajduje się za schowkiem. Dostęp do schowka na rękawiczki można uzyskać, odblokowując amortyzator drzwi i ściskając oś, aby zwolnić pierścień amortyzatora. Pociągnij boczne ściany schowka w desce rozdzielczej, aby zwolnić ograniczniki drzwi. Następnie obróć drzwi, aż zaczepy zawiasów zwolnią się ze sworznia zawiasu.

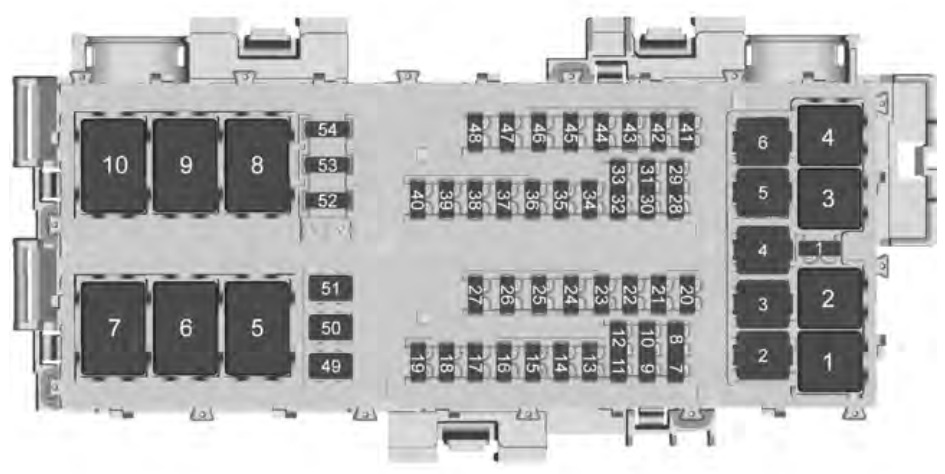

Wersja 1

Wersja 2

Numer	Opis
1	–
2	Przednia wycieraczka
3	Wentylator chłodzący 1
4	–
5	Wentylator chłodzący 2
6	Dmuchawa przednia
7	Podnośnik przedni / Automatyczna kontrola poziomu
8	Moduł płyty interfejsu dźwigni zmiany biegów
9	–
10	Wyświetl klaster IP/HVAC/moduł konsoli centralnej
11	USB
12	–
13	–
14	Schowek na rękawiczki
15	–
16	–
17	Aktywator funkcji zdalnej
18	Zwolnienie bagażnika z przodu
19	Inteligentny czujnik akumulatora
20	Moduł oświetlenia zewnętrznego 1
21	Moduł oświetlenia zewnętrznego 3
22	Moduł oświetlenia zewnętrznego 4
23	Moduł kontroli nadwozia 2
24	Moduł oświetlenia zewnętrznego 6
25	Wzmacniacz
26	Automatyczne wykrywanie obecności pasażerów/elektryczny hamulec postojowy
27	Moduł przetwarzania wideo
28	Prawy reflektor
29	–
30	Moduł czujnikowo-diagnostyczny/ Automatyczne wykrywanie obecności
31	Moduł kontroli nadwozia 1
32	Moduł blokady kolumny
33	Połączenie łącza danych/moduł ładowania bezprzewodowego
34	Telematyka/wyświetlacz przezierny
35	Klakson
36	–
37	–
38	Pompka spryskiwacza
39	Tylne pomocnicze gniazdo zasilania
40	Rejestrator danych wydajności/moduł konsoli centralnej
41	–
42	Środek odstraszający przed kradzieżą
43	Reflektor lewy
44	Moduł oświetlenia zewnętrznego 2
45	Moduł kolumny wspomagania kierownicy
46	Moduł kontroli nadwozia 3
47	Moduł oświetlenia zewnętrznego 5
48	Moduł oświetlenia zewnętrznego 7
49	Moduł kontroli nadwozia 4
50	Przednie pomocnicze gniazdo zasilania
51	–
52	Przełącznik sterowania kierownicą
53	Podgrzewana kierownica
54	–
	Przekaźniki
K1	–
K2	Schowek na rękawiczki
K3	Klakson
K4	Spryskiwacz przedni
K5	Zachowana moc akcesoriów/Akcesorium
K6	Odblokowanie przedniego bagażnika 1
K7	–
K8	–
K9	Zwolnienie przedniego bagażnika 2
K10	Wycieraczka

Zobacz także: Chevrolet Spark M300 (2010-2015) - skrzynka bezpieczników i przekaźników

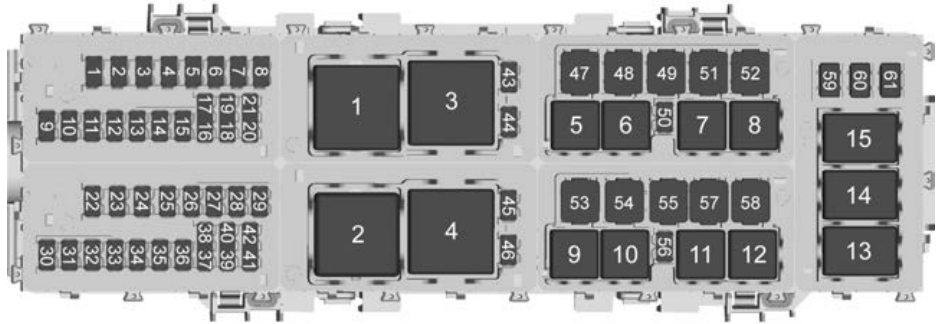

Skrzynka bezpieczników tylnej komory

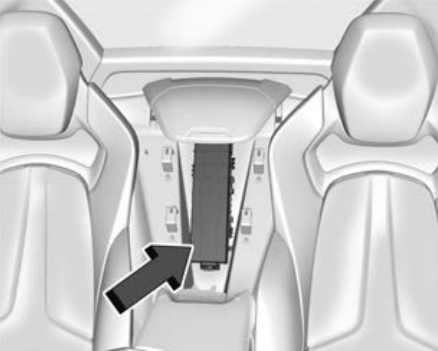

Skrzynka bezpieczników w tylnej komorze znajduje się z tyłu pojazdu, między siedzeniami.

Dostęp:

Otwórz górną pokrywę.
Zdejmij górną pokrywę, naciskając zatrzask do wewnątrz.
Pociągnij pokrywę do góry.

Numer	Opis
1	Moduł fotela kierowcy z pamięcią/ Fotel elektryczny
2	Podgrzewany fotel kierowcy
3	Moduł pamięci siedzenia pasażera/siedzenie elektryczne
4	Podgrzewane siedzenie pasażera
5	Moduł sterujący skrzynią biegów
6	2020: Asystent parkowania tyłem
7	Moduł sygnalizatora akustycznego / funkcja ostrzegania przyjaznego pieszym
8	Ostrzeżenie o bocznej strefie martwej strefy/Asystent parkowania tyłem
9	Moduł blokady kolumny
10	Moduł sterujący silnika/ Klimatyzacja
11	–
12	Moduł baterii litowo-jonowej
13	Aktywne zarządzanie paliwem
14	Wentylator siedzenia
15	–
16	Moduł oświetlenia zewnętrznego
17	Zestaw wskaźników tablicy rozdzielczej/płyta interfejsu dźwigni zmiany biegów/moduł sterujący skrzynią biegów/elektroniczny moduł sterujący hamulca
18	Moduł sterujący silnika
19	–
20	Moduł czujnikowo-diagnostyczny/ Wewnętrzne lusterko wsteczne
21	Elektromagnes zaworu wydechowego
22	Pompa paliwa/moduł strefy zbiornika paliwa
23	Tonneau, lewy
24	Tonneau, prawy
25	Kabriolet, górny prawy
26	Kabriolet, górny lewy
27	Elektroniczna kontrola zawieszenia
28	–
29	CGM
30	czujnik O2
31	Czujnik O2/ Olej silnikowy/ Oczyszczanie kanistra/ Aktywne zarządzanie paliwem
32	Zapłon równy
33	Nieparzysty zapłon
34	Moduł sterujący silnika 1
35	Moduł sterujący silnika/ Czujnik masowego przepływu powietrza/ Czujnik O2/ Klimatyzacja
36	–
37	Odpowietrznik kanistra
38	Moduł sterujący zatrzaskiem
39	Przełącznik prawego okna/ zamek drzwi
40	Przełącznik lewego okna/zamek drzwi
41	–
42	Moduł sterujący silnika 2
43	–
44	Sprzęgło klimatyzacji
45	–
46	–
47	–
48	–
49	Pomocniczy wentylator chłodzący prawy
50	–
51	–
52	–
53	Elektromagnes rozrusznika
54	Lewy pomocniczy wentylator chłodzący
55	Przedni podnośnik/Automatyczna regulacja poziomowania
56	–
57	Odmgławiacz tylnej szyby
58	–
59	Okno lewe/prawe
60	Elektryczny fotel pasażera
61	Elektrycznie sterowany fotel kierowcy
	Przekaźniki
K1	–
K2	Układ napędowy
K3	Start silnika
K4	Tylny odmgławiacz
K5	Sprzęgło klimatyzacji
K6	–
K7	–
K8	–
K9	–
K10	–
K11	–
K12	–
K13	–
K14	Elektromagnes rozrusznika
K15	–
