Schemat skrzynek bezpieczników i przekaźników – Chevrolet Aveo T200 i T250
Dotyczy pojazdów produkowanych w latach:
2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.
T200

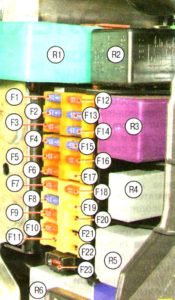

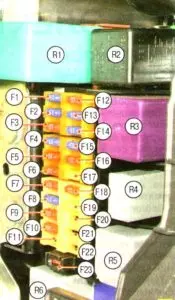

Przedział pasażerski
| Opis |
| F1 |
15A Dodatkowe gniazdo 12 V dla odbiorców zewnętrznych, zapalniczka |
| F2 |
Bezpiecznik zapalniczki 15A |
| F3 |
10A system audio, zegar |
| F4 |
15A Lampa oświetleniowa w ciągu dnia, zegar, zestaw wskaźników, alarm dźwiękowy (brzęczyk), immobilizer |
| F5 |
10A Tablica przyrządów |
| F6 |
10A Przełącznik światła tylnego chóru, przełącznik parkowania/neutralny |
| F7 |
10A Jednostka sterująca silnika, jednostka sterująca automatycznej skrzyni biegów |
| F8 |
System zasilania 15A |
| F9 |
Poduszka powietrzna 10A (SRS) |
| F10 |
Moduł lampy ostrzegawczej ABS 10A; |
| F11 |
rezerwa |
| F12 |
10A Klakson, ogrzewanie tylnej szyby |
| F13 |
15A włącznik światła hamowania |
| F14 |
15A Zestaw wskaźników, przełącznik alarmu |
| F15 |
15A Jednostka sterująca alarmem antykradzieżowym |
| F16 |
10A Jednostka sterująca silnika, jednostka sterująca automatycznej skrzyni biegów |
| F17 |
20A Wycieraczka i spryskiwacz przedniej szyby |
| F18 |
10A Układ zapłonowy |
| F19 |
Przełącznik wentylatora 20A, przełącznik klimatyzatora |
| F20 |
rezerwa |
| F21 |
rezerwa |
| F22 |
rezerwa |
| F23 |
10A zegar, system audio |
| Przekaźnik |
| R1 |
Jednostka sterująca przekaźnika przerywacza |
| R2 |
Przekaźnik tylnego światła przeciwmgielnego |
| R3 |
Przekaźnik spryskiwacza. |
| R4 |
Przekaźnik przerywacza |
| R5 |
Przekaźnik wentylatora klimatyzatora |
| R6 |
Przekaźnik wycieraczek |

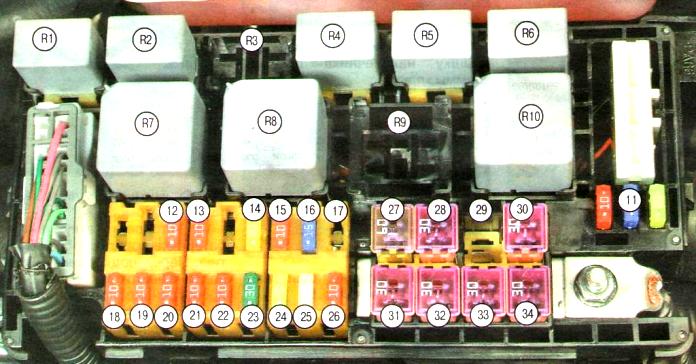

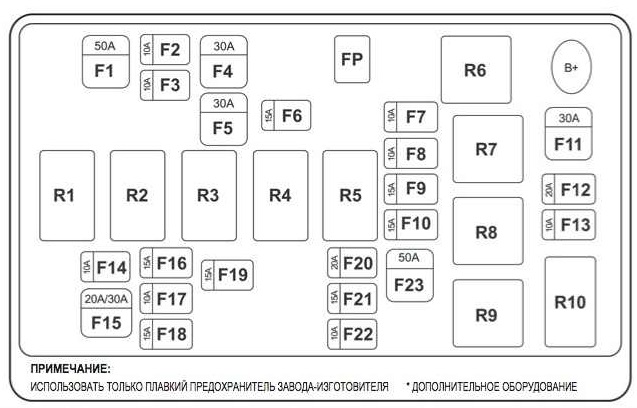

Komora silnika
Opis
| Przekaźnik |
| R1 |
Przekaźnik wentylatora chłodzenia silnika – niska prędkość |
| R2 |
Przekaźnik świateł mijania |
| R3 |
Przekaźnik świateł przeciwmgielnych |
| R4 |
Przekaźnik pompy paliwa |
| R5 |
Przekaźnik sprężarki klimatyzacji |
| R6 |
Przekaźnik oświetlenia |
| R7 |
Przekaźnik świateł drogowych |
| R8 |
Przekaźnik okna zasilania |
| R9 |
Przekaźnik wentylatora / przekaźnik główny |
| R10 |
Przekaźnik wentylatora chłodzenia silnika – wysoka prędkość |
| Wyłączniki automatyczne |
| 11 |
Zapasowe bezpieczniki |
| 12 |
10A Prawy reflektor świateł drogowych |
| 13 |
10A Lewy reflektor świateł drogowych |
| 14 |
20A Właz dachowy |
| 15 |
10A sygnał dźwiękowy |
| 16 |
15A pompa paliwa |
| 17 |
15A Światła przeciwmgielne |
| 18 |
10A Prawy reflektor (światło drogowe) |
| 19 |
10A Reflektor lewy (światło drogowe) |
| 20 |
10A Prawy reflektor (światło mijania) |
| 21 |
10A Reflektor lewy (światło mijania) |
| 22 |
10A Światło wewnętrzne |
| 23 |
Ogrzewanie szyb 30A |
| 24 |
Reflektor 20A |
| 25 |
25A – |
| 26 |
10A Sprzęgło napędu sprężarki klimatyzacji |
| Bezpieczniki |
| 27 |
60A Układ przeciwblokujący (ABS) |
| 28 |
30A Wentylator chłodnicy do układu chłodzenia silnika |
| 29 |
Główny przekaźnik 20A |
| 30 |
Okna 30A |
| 31 |
Wentylator 30A |
| 32 |
30A Wewnętrzna skrzynka bezpieczników |
| 33 |
30A Układ zapłonowy |
| 34 |
30A – |
T250 i T255

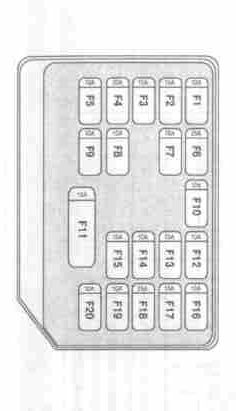

Przedział pasażerski
Opis
| F1 |
HR |
| F2 |
EMS1 |
| F3 |
OBD |
| F4 |
Szyberdach |
| F5 |
Sygnał dźwiękowy |
| F6 |
wycieraczka |
| F7 |
sygnał zatrzymania |
| F8 |
tylne światła przeciwmgielne |
| F9 |
elektryczne lusterko |
| F10 |
zestaw wskaźników |
| F11 |
system audio / RKE |
| F12 |
kierunkowskaz |
| F13 |
zapalniczka |
| F14 |
oświetlenie wewnętrzne |
| F15 |
Oświetlenie w drzwiach |
| F 16 |
EMS2 |
| F17 |
system audio / zegar |
| F18 |
Ogrzewanie |
| F19 |
światło cofania |
| F20 |
Podgrzewane lusterka |
Komora silnika
Opis
| F1 |
Bateria |
| F2 |
lewe światło postojowe |
| F3 |
prawe światło postojowe |
| F4 |
rozrusznik / zapłon 1 |
| F5 |
komputerowa klimatyzacja/zapłon 1 |
| F6 |
alarm świetlny |
| F7 |
prawe światło mijania |
| F8 |
lewy reflektor świateł mijania |
| F9 |
przednie światła przeciwmgielne |
| F10 |
światła drogowe |
| F11 |
wentylator chłodzący o dużej prędkości |
| F12 |
wentylator chłodzący o niskiej prędkości |
| F13 |
komputerowy system klimatyzacji, |
| F14 |
okno elektryczne 2 |
| F15 |
okno elektryczne 1 |
| F 16 |
pompa paliwowa |
| F17 |
jednostka sterująca silnika |
| F18 |
EMS1 |
| F19 |
EMS2 |
| F20 |
rezerwa |
| F21 |
rezerwa |
| F22 |
rezerwa |
| F23 |
ABS |
| R1 |
przekaźnik pompy paliwa |
| R2 |
przekaźnik szyby elektrycznej |
| R3 |
przekaźnik świateł postojowych |
| R4 |
przekaźnik przednich świateł przeciwmgielnych |
| R5 |
przekaźnik świateł drogowych |
| R6 |
przekaźnik świateł mijania |
| R7 |
przekaźnik dalekiego wentylatora |
| R8 |
przekaźnika bliskiego wentylatora |
| R9 |
przekaźnik klimatyzacji |
| R10 |
główny przekaźnik |
| FP |
pęseta do wymiany bezpieczników |
