Schemat skrzynek bezpieczników i przekaźników – Bobcat S185
Skrzynka bezpiecznikowa
| Numer |
Ampery [A] |
Opis |
| 1 |
25 |
Nieprzełączalny klakson |
| 2 |
5 |
Przełączane ACS/AWS/SJC |
| 3 |
25 |
Alarm cofania alternatora i akcesoriów |
| 4 |
25 |
Załączniki |
| 5 |
25 |
Nagrzewnica i klimatyzacja |
| 6 |
15 |
Światła przednie i obrysowe |
| 7 |
15 |
Tylne światła |
| 8 |
25 |
Kontroler Bobcat |
| 17 |
30 |
Trakcja |
| 18 |
30 |
Odcięcie paliwa |
| 19 |
15 |
Wtyczka zasilająca |
| 20 |
25 |
ACS/AWS/SJC Nieprzełączany |
| Przekaźnik |
| 9 |
Nagrzewnica i klimatyzacja |
| 10 |
Przełączanie zasilania |
| 11 |
Światła przednie i obrysowe |
| 12 |
Odcięcie paliwa |
| 13 |
Tylne światła |
| 14 |
Trakcja |
| 15 |
Świece żarowe |
| 16 |
Rozrusznik |

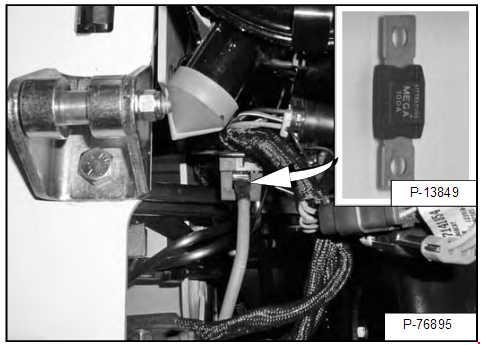

Ładowarka jest wyposażona w 12-woltowy układ ładowania alternatora z ujemnym uziemieniem. Układ elektryczny jest chroniony przez bezpieczniki umieszczone w kabinie na panelu sterowania oraz główny bezpiecznik 100 amperów w komorze silnika po lewej stronie silnika, pod filtrem powietrza. Bezpieczniki chronią układ elektryczny w przypadku przeciążenia elektrycznego. Przed ponownym uruchomieniem silnika należy znaleźć przyczynę przeciążenia.

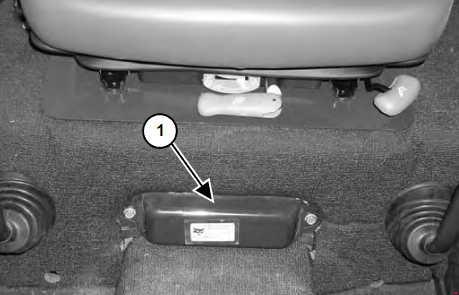

Instalacja elektryczna jest chroniona przed przeciążeniem przez bezpieczniki i przekaźniki pod osłoną tablicy bezpieczników (poz. 1). Wewnątrz pokrywy znajduje się naklejka pokazująca lokalizację i wartości znamionowe natężenia prądu.
Zdejmij pokrywę, aby sprawdzić lub wymienić bezpieczniki.
