Bobcat S150 – skrzynka bezpieczników i przekaźników

Schemat skrzynek bezpieczników i przekaźników – Bobcat S150



Skrzynka bezpiecznikowa

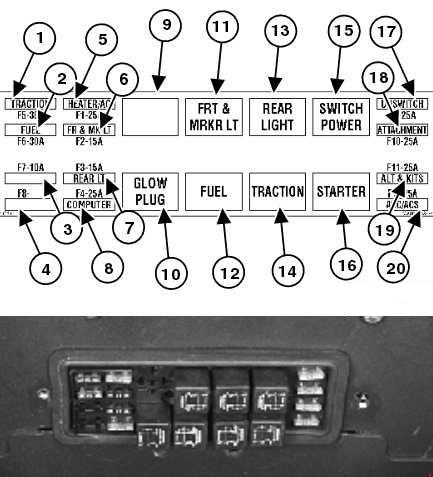

Bobcat S150 - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Trakcja
2 30 Odcięcie paliwa
3
4
5 25 Podgrzewacz
6 15 Przód i znacznik
7 15 Tylne światła
8 25 Kontroler Bobcat
17 25 Nieprzełączane załączniki
18 25 Przełączane załączniki
19 25 Alternator i akcesoria
20 25 Wtyczka akcesoriów
Przekaźnik
9
10 Świece żarowe
11 Światła przednie i obrysowe
12 Odcięcie paliwa
13 Tylne światła
14 Trakcja
15 Przełącz zasilanie
16 Rozrusznik
