Schemat skrzynek bezpieczników i przekaźników – BMW Z4 E89

Dotyczy pojazdów nowych w latach:

2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

Opis symboli znajdziesz na samym końcu.

Przedział pasażerski

Skrzynka bezpiecznikowa

Aby się do niej dostać należy spojrzeć pod schowek i odkręcić trzy śrubki (nr 1) oraz odłączyć oświetlenie nóg pasażera z przodu (nr 2).

W miejscu, które pojawi się w prawym górnym rogu, należy obrócić mocowanie skrzynki bezpieczników (wykonane w postaci śruby), po czym sama skrzynka opadnie.

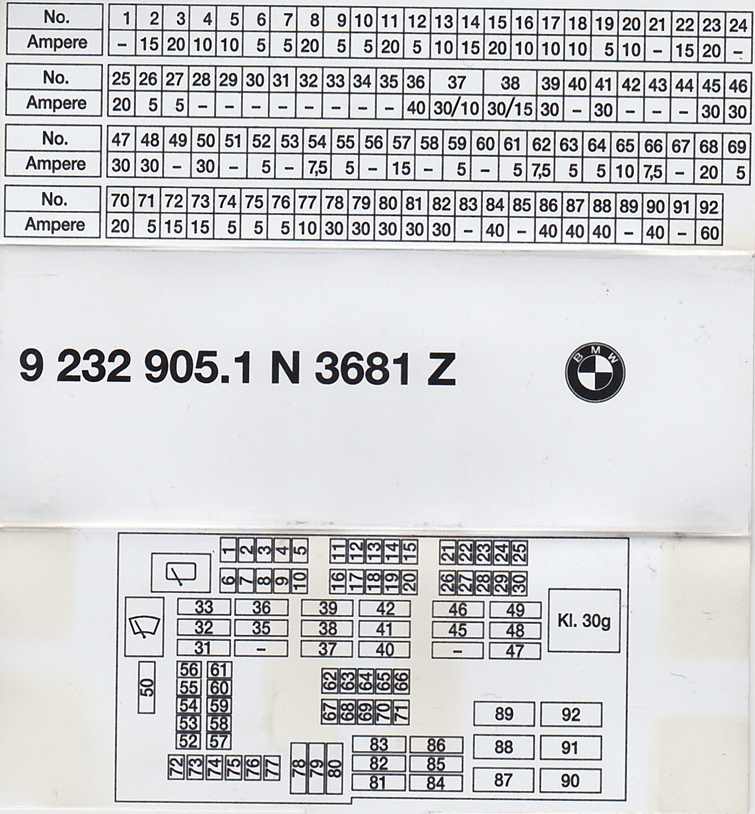

Tabela opisu bezpieczników

Osobno odnotowujemy lokalizację przekaźnika napędu twardego dachu. Jest ich 2. Znajduje się w pobliżu akumulatora. Nawiasem mówiąc, w samej pokrywie znajduje się również grupa bezpieczników dużej mocy.

Numer	Symbol	Opis
1		ABS (układ przeciwblokujący); DSC (dynamiczna kontrola stabilności)
2		Moduł sterujący funkcją kolumny kierownicy
3		Moduł przyczepy, hak holowniczy
4		Wyświetlacz przezierny (head-up)
5		System START-STOP
6		Lusterka elektryczne
7		Układ zawieszenia pneumatycznego
8		Skrzynia biegów; DSC – dynamiczna kontrola stabilności; SMG –   sekwencyjna manualna skrzynia biegów.
9		Reflektory; Czujnik deszczu; Czujnik światła; Elektroniczna kontrola wysokości jazdy.
10		Moduł świetlny
11		Zmieniarka CD; Moduł bramki „CAN”.
12		Alarm
13		Czujniki parkowania; HomeLink (otwieracz drzwi garażowych)
14		Wentylator elektryczny
15		Klakson
16		Moduł drzwi; Automatyczne miękkie zamykanie.
17		Okna elektryczne
18		Podgrzewane siedzenia
19		Regulacja siedzenia
20		Pasy bezpieczeństwa
21		OBD
22		Ogrzewanie; Niezależne ogrzewanie postojowe. Ogrzewanie przedniej szyby.
23		Tempomat
24		Przekaźnik tylnej wycieraczki
25		Odmgławiacz tylnej szyby (ogrzewana szyba tylna)
26		Podgrzewacz płynu do spryskiwaczy
27		Wentylator
28		Światła wewnętrzne
29		Klaster instrumentów; Licznik.
30		System klimatyzacji
31	„DDE”	Cyfrowa elektronika Diesla (DDE)
32		Przekaźnik pompy paliwa; Sterowanie pompą paliwa.
33		DME – cyfrowa elektronika silnika; Zintegrowany moduł napięciowy – IVM.
34		BDC (kontroler domeny ciała)
35		Wzmacniacz HiFi; Tuner telewizyjny; Moduł wideo. Radio (?).
36		Kontrola ciśnienia w oponach RDV
37		Spryskiwacze szyby przedniej
38		System mycia reflektorów
39		Szyberdach; Szkło panoramiczne; Zamienny moduł górny.
40		Telefon
41		Zamienny moduł górny; Przemienny przekaźnik.
42		Zapalniczka przednia i tylna; Gniazdo 12V; Gniazdo ładowania schowka (12V).
43		Hamulec postojowy
44		Zamek pokrywy bagażnika (tylnej klapy); Automatyczne zamykanie tylnej klapy.
45		Elektryczna tylna osłona przeciwsłoneczna
46		Dynamiczny układ napędowy
47		napęd na 4 koła
48		Klimatyzacja
49		Pomoc w prowadzeniu pojazdu
50		System hybrydowy
51		System dźwiękowy
52		Elektrochromatyczne lusterko wsteczne
53		Przekaźnik sprężarki zawieszenia pneumatycznego
