Schematy skrzynek bezpieczników i przekaźników – BMW X5 E70
Dotyczy pojazdów wyprodukowanych w latach:
2007, 2008, 2009, 2010, 2011, 2012, 2013.
Skrzynka bezpieczników w tablicy rozdzielczej
Znajduje się pod schowkiem na rękawiczki.
Układ bezpieczników może się różnić! Twój dokładny schemat rozmieszczenia bezpieczników znajduje się w pobliżu skrzynki bezpieczników w bagażniku.
| Numer |
Ampery [A] |
Opis |
| 1 |
|
Przekaźnik silnika sprężarki zawieszenia |
| 2 |
|
Przekaźnik wycieraczki tylnej szyby |
| 3 |
|
Przekaźnik silnika wycieraczek szyby przedniej |
| F1 |
20A |
– |
| F2 |
10 A |
Silnik blokujący schowek |
| F3 |
7,5A |
– |
| F4 |
10 A |
Moduł sterujący silnika (ECM) |
| F5 |
10 A |
– |
| F6 |
10 A |
– |
| F7 |
5A |
– |
| F8 |
7,5A |
– |
| F9 |
15A |
Klakson |
| F10 |
5A |
– |
| F11 |
20A |
– |
| F12 |
10 A |
Moduł sterujący funkcją kolumny kierownicy |
| F13 |
15A |
Moduł kontroli skrzyni biegów (TCM) |
| F14 |
10 A |
|
| F15 |
10 A |
Dźwignia zmiany biegów |
| F 16 |
7,5A |
Elektryczny przełącznik szyb |
| F17 |
7,5A |
– |
| F18 |
7,5A |
– |
| F19 |
5A |
– |
| F20 |
– |
– |
| F21 |
30A |
Podgrzewana tylna szyba |
| F22 |
– |
– |
| F23 |
40A |
– |
| F24 |
40A |
Aktywny układ kierowniczy |
| F25 |
30A |
– |
| F26 |
30A |
Pompa spryskiwacza reflektorów |
| F27 |
15A |
Centralny zamek |
| F28 |
15A |
Centralny zamek |
| F29 |
40A |
Tylne elektryczne szyby |
| F30 |
30A |
Centralny zamek |
| F31 |
40A |
Tylne elektryczne szyby |
| F32 |
40A |
Pompa kompresora zawieszenia |
| F33 |
30A |
– |
| F34 |
30A |
– |
| F35 |
30A |
Zarządzanie silnikiem |
| F36 |
30A |
Zarządzanie silnikiem |
| F37 |
30A |
Silnik wycieraczki tylnej szyby |
| F33 |
30A |
– |
| F39 |
40A |
– |
| F40 |
30A |
Moduł sterujący ABS |
| F41 |
7,5A |
|
| F42 |
30A |
Zarządzanie silnikiem |
| F43 |
30A |
Zarządzanie silnikiem |
| F44 |
30A |
Silnik wycieraczek szyby przedniej |
Poniżej znajduje się jeden z wariantów rozmieszczenia bezpieczników, który znajdziesz w pobliżu skrzynki bezpieczników w bagażniku Twojego samochodu.
Opis symboli znajdziesz na końcu tego wpisu!
Skrzynka bezpieczników w bagażniku
Znajduje się po prawej stronie, za pokrywą i izolacją akustyczną.
Układ bezpieczników może się różnić! Twój dokładny schemat rozmieszczenia bezpieczników znajduje się w pobliżu tej skrzynki bezpieczników.
| Numer |
Ampery [A] |
Opis |
| 1 |
|
Przekaźnik odcinający obwód |
| F91 |
30A/40A |
– |
| F92 |
25A |
Moduł sterujący skrzynki transferowej |
| F93 |
40A |
– |
| F94 |
30A |
(30A) Moduł sterujący hamulca postojowego |
| F95 |
30A/40A |
– |
| F96 |
40A |
– |
| F97 |
20A |
– |
| F98 |
15A/20A |
– |
| F99 |
40A |
(40A) Moduł sterujący otwierania/zamykania tylnej klapy |
| F100 |
20A |
– |
| F101 |
30A |
– |
| F102 |
30A |
– |
| F103 |
30A |
(30A) Wzmacniacz wyjściowy jednostki audio |
| F104 |
– |
– |
| F105 |
30A |
– |
| F106 |
7,5A |
– |
| F107 |
10 A |
– |
| F108 |
5A |
– |
| F109 |
10 A |
Odbiornik systemu nawigacji |
| F110 |
7,5A |
– |
| F111 |
20A |
zapalniczka (gniazdo głównej popielniczki) |
| F112 |
5A |
– |
| F113 |
20A |
zapalniczka (konsola środkowego podłokietnika) |
| F114 |
5A |
– |
| F115 |
– |
– |
| F116 |
20A |
Gniazdo przyczepy |
| F117 |
20A |
– |
| F118 |
20A |
– |
| F119 |
5A |
Moduł sterowania multimediami |
| F120 |
5A |
Aktywny moduł sterowania zawieszeniem |
| F121 |
5A |
Moduł sterujący otwierania/zamykania tylnej klapy |
| F122 |
– |
– |
| F123 |
– |
– |
| F124 |
5A |
Skrzynka bezpieczników/płyta przekaźnika konsoli |
| F125 |
5A |
Moduł sterujący skrzynki transferowej |
| F126 |
5A |
– |
| F127 |
– |
– |
| F128 |
– |
– |
| F129 |
5A |
– |
| F130 |
– |
– |
| F131 |
5A |
– |
| F132 |
7,5A |
– |
| F133 |
– |
– |
| F134 |
5A |
Moduł sterujący funkcją kolumny kierownicy |
| F135 |
20A |
Moduł sterujący otwierania/zamykania tylnej klapy |
| F136 |
5A |
– |
| F137 |
5A |
System nawigacyjny |
| F138 |
– |
– |
| F139 |
20A |
– |
| F140 |
20A |
Moduł sterowania teatrem morskim, lewy przód |
| F141 |
20A |
Moduł sterujący podgrzewaniem fotela, prawy przód |
| F142 |
20A |
Moduł sterowania multimediami |
| F143 |
25A |
Moduł sterujący przyczepy |
| F144 |
5A |
Moduł sterujący przyczepy |
| F145 |
10 A |
Wspomagany silnik zamykania drzwi, prawy przód |
| F146 |
10 A |
Wspomagany silnik zamykania drzwi, lewy przód |
| F147 |
10 A |
Wspomagany silnik zamykania drzwi, lewy tył |
| F148 |
10 A |
Wspomagany silnik zamykania drzwi prawych tylnych |
| F149 |
5A |
Przełącznik wielofunkcyjny fotela, lewy przód |
| F150 |
5A |
Przełącznik wielofunkcyjny fotela, prawy przód |
Poniżej znajduje się jeden z wariantów rozmieszczenia bezpieczników, który znajdziesz w pobliżu skrzynki bezpieczników w bagażniku Twojego samochodu.
Opis symboli znajdziesz na końcu tego wpisu!

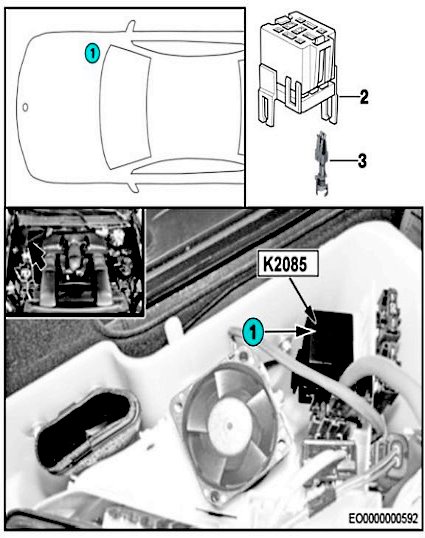

Obok bloku bezpieczników mogą znajdować się dodatkowe przekaźniki
Bezpieczniki na akumulatorze
Umieszczony na akumulatorze w bagażniku, pod wyściółką.
| Numer |
Opis |
| F171 |
(100A) |
| F172 |
(100A) |
| F173 |
(250A) Blok bezpieczników deski rozdzielczej |
| F174 |
— |
| F175 |
— |
| F176 |
(80A) Przekaźnik sterujący podnoszeniem zaworu |

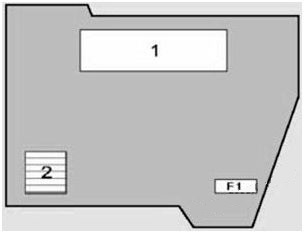

Blok w komorze silnika
Jego elementy zależą od roku produkcji i wyposażenia samochodu.
| Numer |
Opis |
| 1 |
Elektroniczny blok zarządzania silnikiem |
| 2 |
Przekaźnik sterujący podnoszeniem zaworu |
| F1 |
(40A) Przekaźnik sterujący podnoszeniem zaworu |
W poniższej tabeli znajdziesz opis symboli poszczególnych bezpieczników w autach marki BMW. Jeśli zauważyłeś, że na liście brakuje symbolu BMW, daj nam znać w sekcji komentarzy, a zaktualizujemy listę tak szybko, jak to możliwe.
