Skrzynka bezpieczników w przedziale pasażerskim

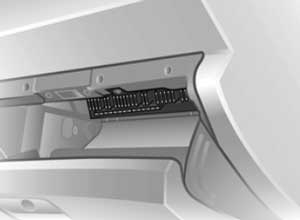

Panel bezpieczników znajduje się za pokrywą w schowku. Lista bezpieczników, ich odpowiednie wartości znamionowe w amperach oraz wyposażenie w ich obwodach znajduje się pod uchwytem bezpiecznika.

Dostęp:

1. 1. Otworzyć schowek i obrócić dwa szybkozamykacze w lewo. Zapasowe bezpieczniki i plastikowe szczypce znajdują się na uchwycie bezpiecznika.
   2. Użyj plastikowej pincety, aby wyjąć bezpiecznik z akcesorium lub sprzętu, który przestał działać.

1. Jeśli bezpiecznik jest przepalony (metalowy pasek stopi się i oddzieli), wymień go na nowy o takim samym amperażu (kod kolorowy).
2. Zamknij uchwyt bezpiecznika, przytrzymując górną część pokrywy i przekręcając dwa szybkozłącza w prawo.

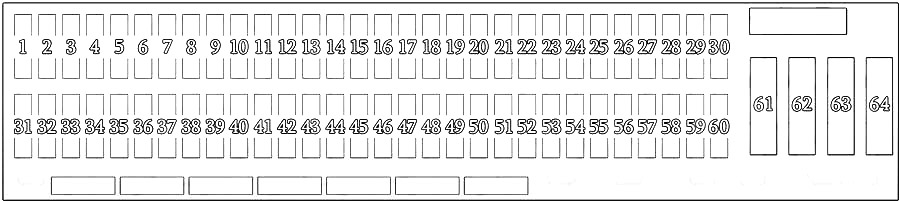

Numer	Ampery [A]	Opis
1	5	Zestaw wskaźników, zintegrowana elektroniczna jednostka sterująca (IKE)
2	5	Moduł światła
3	5	→02.2001: Stopień wyjściowy – dmuchawa tylnej komory
	7,5	03.2001→: Stacyjka
4	5	Zacisk przekaźnika odciążającego 15, moduł oświetlenia wejścia (→03.2003), ogrzewanie tylnych siedzeń
5	7,5	→08.2003 (ME72KWP0, ME72KWP1): Czujnik poziomu oleju, wentylator skrzynki elektrycznej, alternator, złącze diagnostyczne
	7,5	MS430DS0: Czujnik poziomu oleju, alternator, złącze diagnostyczne, przełącznik temperatury (czujnik temperatury oleju skrzyni biegów), jednostka sterująca skrzynią biegów AGS, mechanizm otwierania drzwi garażowych (09.2003→)
	7,5	09.2003→: Mechanizm otwierania drzwi garażowych, cewki zapłonowe przekaźnika odciążającego, sterowanie skrzynią biegów
	7,5	D50, D60: czujnik poziomu oleju, mechanizm otwierania drzwi garażowych, sterowanie skrzynią biegów
	7,5	DDE40: złącze diagnostyczne OBDII, czujnik poziomu oleju, alternator, przełącznik temperatury (czujnik temperatury oleju skrzyni biegów), jednostka sterująca skrzynią biegów AGS
6	5	Monitorowanie ciśnienia w oponach (RDC) (→02.2004), elektrochromatyczne wewnętrzne lusterko wsteczne, jednostka sterująca wspomagania parkowania (PDC), adaptacyjne reflektory (03.2004→)
7	5	Terminal przekaźnika rozładunkowego R, system audio, nawigacja, monitor pokładowy, telefon
8	5	Lampka kontrolna biegu (→03.2001), lampka kontrolna poduszki powietrznej (09.2005→)
9	5	Moduł świetlny, włącznik świateł hamowania, sprężyna śrubowa (kierownica)
10	15	Przekaźnik klaksonu
11	5	Elektroniczna jednostka sterująca immobilizera (EWS)
12	5	Czujnik kąta skrętu, lampka kontrolna biegu
13	5	Sygnał dźwiękowy (DWA) (→08.2005), Elektrochromatyczne wewnętrzne lusterko wsteczne, Czujnik przechyłu (→08.2005), Jednostka sterująca zabezpieczenia wnętrza, Syrena i czujnik alarmu przechyłu (09.2005→)
14	5	Moduł ogólny, złącze diagnostyczne OBDII
15	5	→02.2004: Monitorowanie ciśnienia w oponach (RDC)
	7,5	03.2004→: Reflektor adaptacyjny
16	5	Wyłącznik zapłonu, moduł cyfrowej elektroniki silnika (DME), zintegrowana elektroniczna jednostka sterująca (IKE)
17	5	Moduł oświetlenia wejścia
18	–	–
19	–	–
20	30	Moduł drzwi kierowcy
21	30	Przełącznik regulacji siedzenia (siedzenie pasażera z przodu), przełącznik podparcia lędźwiowego (siedzenie pasażera z przodu)
22	–	–
23	5	Zintegrowany moduł zasilania (IVM), moduł cyfrowej elektroniki silnika (DME).
24	30	Moduł drzwi pasażera
25	25	Przednia zapalniczka do cygar, tylna zapalniczka do cygar, gniazdo Radar Warner
26	30	Przekaźnik odcięcia prądu w obwodzie zamkniętym
27	20	Moduł ogólny
28	30	Moduł spryskiwacza reflektorów
29	10	Sprężyna śrubowa (kierownica)
30	–	–
31	5	Moduł Digital Motor Electronics (DME) / Digital Diesel Electronics Control Unit, złącze diagnostyczne OBDII (09.2003→)
32	5	Centrum przełączania, przekaźnik odcięcia prądu w obwodzie zamkniętym
33	5	Mechanizm otwierania drzwi garażowych (→08.2003), Przekaźnik zapalniczki
34	7,5	Moduł sterowania ogrzewaniem i klimatyzacją, przekaźnik odmgławiacza tylnej szyby
35	–	–
36	5	Gniazdo ładowania
37	5	Centrum przełączania
38	–	–
39	5	Elektroniczna jednostka sterująca immobilizera (EWS), przełącznik sprzęgła (ręczna skrzynia biegów) (→08.2001), moduł przełącznika sprzęgła (ręczna skrzynia biegów) (09.2001→)
40	30	Przekaźnik wycieraczek
41	5	Moduł ogólny, jednostka sterująca tylnej wycieraczki/spryskiwacza przerywanego, czujnik deszczu (09.2001→)
42	5	Oświetlenie lusterka do makijażu kierowcy/pasażera
43	5	Zestaw wskaźników, zintegrowana elektroniczna jednostka sterująca (IKE)
44	5	Moduł diagnostyczny poduszki powietrznej, wykrywanie zajętości siedzenia pasażera, przełącznik klamry pasa bezpieczeństwa kierowcy (USA), przełącznik klamry pasa bezpieczeństwa pasażera (USA)
45	5	Zestaw wskaźników, zintegrowana elektroniczna jednostka sterująca (IKE)
46	7,5	Jednostka sterująca skrzynki transferowej
47	25	Przekaźnik pompy paliwa nr 1
48	7,5	Moduł sterowania ogrzewaniem i klimatyzacją
49	–	–
50	–	–
51	10	ME72KWP0, ME72KWP1: Przekaźnik pompy paliwa nr 1, moduł diagnostyczny nieszczelności zbiornika paliwa, przekaźnik pompy powietrza wtórnego, jednostka sterująca ABS/DSC, czujnik kąta skrętu
	10	→09.2003 (MS430DS0): Przekaźnik pompy paliwa nr 1, moduł diagnostyczny nieszczelności zbiornika paliwa, przekaźnik pompy powietrza wtórnego, jednostka sterująca ABS/DSC, czujnik kąta skrętu
	10	09.2003 → (MS430DS0): Czujnik masy gorącego powietrza (HFM) (USA), czujnik prędkości obrotowej, jednostka sterująca ABS/DSC, czujnik kąta skrętu, moduł diagnostyczny wycieku zbiornika paliwa (USA)
	10	ME9N62, ME9N62_2: moduł diagnostyczny nieszczelności zbiornika paliwa, wentylator skrzynki elektrycznej, jednostka sterująca ABS/DSC, czujnik kąta skrętu, czujnik prędkości obrotowej
	10	DDE40: Przekaźnik pompy paliwa nr 1, jednostka sterująca ABS/DSC, czujnik kąta skrętu
	10	D50, D60: Wentylator skrzynki elektrycznej, jednostka sterująca ABS/DSC, czujnik kąta skrętu, czujnik prędkości obrotowej
52	15	Złącze diagnostyczne (20-stykowe)
53	25	Centrum przełączania
54	15	Jednostka sterująca skrzynią biegów AGS / kontrola skrzyni biegów
55	30	Jednostka sterująca ABS/DSC
56	–	–
57	15	Jednostka sterująca zawieszeniem pneumatycznym
58	20	Moduł szyberdachu / szklany dach panoramiczny
59	20	Niezależne ogrzewanie postojowe/pomocnicze
60	30	Moduł ogólny (tylne okno elektryczne, elektryczne zamki drzwi, elektryczne lusterko)
61	50	→08.2003: Wentylator chłodnicy silnika
	50	09.2003→: Moduł świetlny
62	50	Przekaźnik pompy powietrza wtórnego
63	50	Jednostka sterująca ABS/DSC
64	50	Stopień wyjściowy (nagrzewnica/klimatyzacja)

Panel bezpieczników za schowkiem

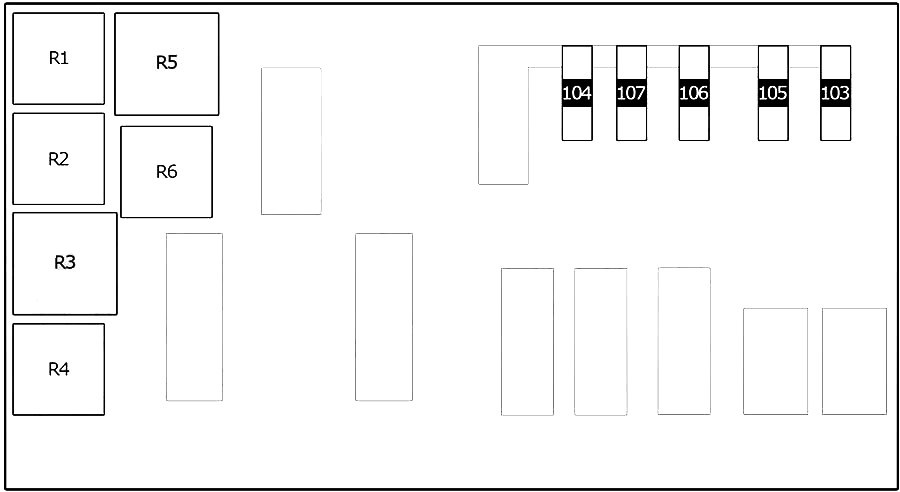

Numer	Ampery [A]	Opis
103	–	–
104	100	3.0D: Przekaźnik podgrzewacza
105	60	Moduł cyfrowej elektroniki silnika (DME), bezpiecznik: „001”
	60	ME72KWP0, ME72KWP1: Elektroniczna jednostka sterująca immobilizera (EWS), wyłącznik zapłonu (→02.2002), przekaźnik modułu cyfrowej elektroniki silnika (DME), bezpieczniki: „4”, „5”
	60	MS430DS0: Wyłącznik zapłonu, moduł cyfrowej elektroniki silnika (DME), jednostka sterująca skrzynią biegów AGS, przekaźnik modułu cyfrowej elektroniki silnika (DME), bezpieczniki: „5”
	60	ME9N62, ME9N62_2: Elektroniczna jednostka sterująca immobilizera (EWS), zintegrowany moduł zasilania (IVM)
	80	3.0D: Wyłącznik zapłonu
106	50	Moduł świetlny, wyłącznik zapłonu
107	50	→08.2003: Moduł świetlny
	60	09.2003→: Wentylator chłodnicy silnika
Przekaźnik
R1	Pompa paliwowa
R2	–
R3	Moduł oświetlenia wejścia
R4	Klakson
R5	–
R6

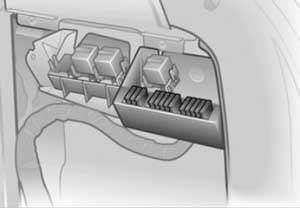

Skrzynka bezpieczników przedziału bagażowego

Otwórz prawą pokrywę, pociągając za uchwyt. Lista bezpieczników, ich odpowiednie wartości znamionowe w amperach oraz wyposażenie w ich obwodach znajduje się z tyłu bocznego panelu wykończeniowego.

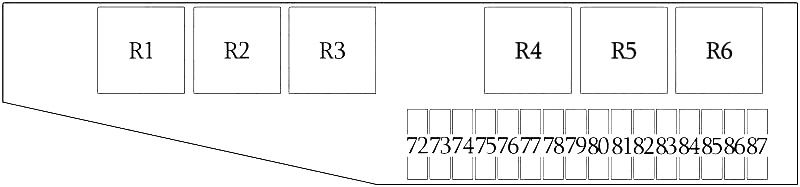

Numer	Ampery [A]	Opis
72	30	System audio, jednostka sterująca nawigacją, odbiornik GPS, wzmacniacz audio, moduł wideo, wyświetlacz wielofunkcyjny (MID), zmieniarka CD, monitor pokładowy
73	7,5	Terminal przekaźnika rozładunkowego R
74	10	Telefon (transceiver/elektronika ładująca, kompensator, wprowadzanie głosowe, interfejs, skrzynka wysuwania, telematyka (TCU-Everest))
75	5	Wyświetlacz wielofunkcyjny (MID), zmieniarka płyt CD, jednostka sterująca nawigacją, monitor pokładowy, moduł wideo
76	–	–
77	30	Przełącznik regulacji oparcia przedziału bagażowego (lewo/prawo), przekaźnik oparcia tylnego przedziału
78	20	Gniazdo przyczepy
79	7,5	Jednostka sterująca zawieszeniem pneumatycznym
80	20	Zacisk przekaźnika urządzenia rozładunkowego 15
81	20	Tylna przerywana jednostka sterująca wycieraczek/spryskiwaczy
82	30	Przekaźnik silnika tylnej pokrywy, przekaźnik silnika dolnej tylnej klapy
83	20	Gniazdo bagażnika nr 1, Gniazdo bagażnika nr 2
84	7,5	Przekaźnik silnika tylnej pokrywy, przełącznik dolnej klapy tylnej, przekaźnik silnika dolnej tylnej klapy (→09.2003)
85	30	Przekaźnik tylnego odmgławiacza
86	5	Wzmacniacz antenowy, niezależny odbiornik grzewczy
87	30	Kompresor zawieszenia pneumatycznego
Przekaźnik
R1	Zacisk przekaźnika urządzenia rozładunkowego 15
R2	Odmgławiacz tylnej szyby
R3	Terminal przekaźnika rozładunkowego R
R4	Silnik tylnej pokrywy
R5	Oparcie tylnego przedziału
R6	Silnik dolnej klapy tylnej



Topliwy blok ogniw

Bezpiecznik stałego prądu dodatniego znajduje się w oddzielnej skrzynce bezpieczników przed kołem zapasowym. Jeśli ten bezpiecznik jest uszkodzony, zgłoś problem do serwisu BMW w celu naprawy.

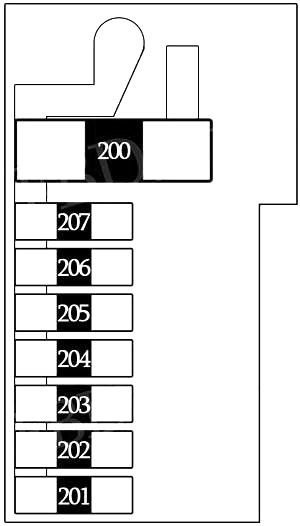

Numer	Ampery [A]	Opis
200	200	Przekaźnik zabezpieczający przed odwrotną polaryzacją, bezpieczniki: „3”, „10”, „11”, „12”, „13”, „14”, „15”, „16”, „17”, „18”, „19” , „20”, „21”, „22”, „23”, „24”, „25”, „26”, „27”, „28”, „40”, „46”, „47”, „ 48”, „49”, „50”, „52”, „53”, „54”, „55”, „56”, „57”, „58”, „59”, „60”, „61” , „62”, „63”, „64”, „104”, „105”, „106”, „107”
201	50	Moduł przyczepy (AHM)
202	80	Bezpieczniki: „83”, „84”, „85”, „86”, „87”
203	100	N62: Zintegrowany moduł zasilania (IVM)
	100	3.0D: Przekaźnik jednostki sterującej cyfrowej elektroniki Diesla (DDE).
204	50	Przekaźnik sprężarki zawieszenia pneumatycznego
205	50	→09.2001: Moduł przyczepy (AHM)
	40	09.2003→: Jednostka sterująca skrzynki rozdzielczej
206	80	Bezpieczniki: „77”, „78”, „79”, „80”, „81”
207	80	Bezpieczniki: „72”, „73”, „74”, „75” (→03.2002)

Zintegrowany moduł zasilania – komora silnika N62

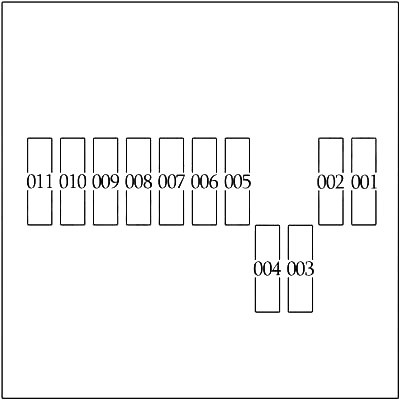

Numer	Ampery [A]	Opis
1	30	Moduł cyfrowej elektroniki silnika (DME), jednostka sterująca zmiennymi fazami rozrządu, wtryskiwacz paliwa: „5”, „6”, „7”, „8”
2	20	Zawór filtra węglowego, czujnik wałka rozrządu – lewa głowica cylindrów (wlot), czujnik wałka rozrządu – lewa głowica cylindra (wydech), elektromagnetyczny zawór dolotowy VANOS – lewa głowica cylindrów (wlot), elektromagnetyczny zawór wydechowy VANOS – lewa głowica cylindrów (wydech)
3	20	Cewka zapłonowa: „1”, „2”, „3”, „4”
4	20	Cewka zapłonowa: „5”, „6”, „7”, „8”
5	30	Czujnik wału korbowego, miernik masy powietrza z gorącą folią, charakterystyka chłodzenia, czujnik wałka rozrządu – prawa głowica cylindra (wlot), czujnik wałka rozrządu – prawa głowica cylindra (wydech), zawór elektromagnetyczny dolotowy VANOS – prawa głowica cylindra (wlot), zawór elektromagnetyczny wydechu VANOS – Prawa głowica cylindra (wydech)
6	20	Wtryskiwacz paliwa: „1”, „2”, „3”, „4”
7	20	Kontrola skrzyni biegów
8	30	Podgrzewana sonda lambda przed katalizatorem (nr 1, 2), Podgrzewana sonda lambda za katalizatorem (nr 1, 2), czujnik jakości oleju
9	10	Przekaźnik pompy paliwa, bezpiecznik: „51”
10	40	Jednostka sterująca przekładnią zmiennych faz rozrządu
11	40	Jednostka sterująca przekładnią zmiennych faz rozrządu
