BMW 5 G30-G31 (2017-2022) – skrzynka bezpieczników i przekaźników

Schematy skrzynek bezpieczników i przekaźników – BMW 5 G30-G31

Dotyczy pojazdów wyprodukowanych w latach:

2017 2018 2019 2020 2021 2022.

Numery bezpieczników powiązane ze znaczeniem bezpiecznika.

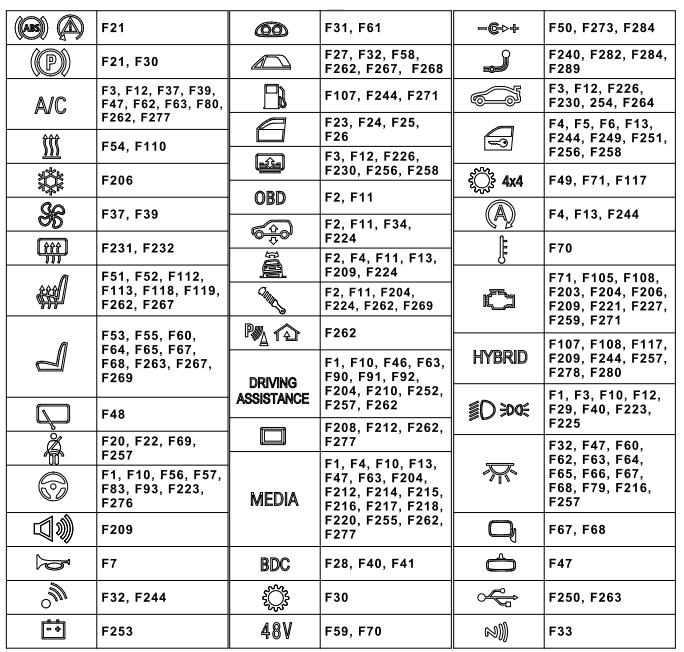

Legendę symboli można znaleźć tutaj:

W poniższej tabeli znajdziesz opis symboli poszczególnych bezpieczników w autach marki BMW. Jeśli zauważyłeś, że na liście brakuje symbolu BMW, daj nam znać w sekcji komentarzy, a zaktualizujemy listę tak szybko, jak to możliwe.

Numer	Symbol	Opis
1		ABS (układ przeciwblokujący); DSC (dynamiczna kontrola stabilności)
2		Moduł sterujący funkcją kolumny kierownicy
3		Moduł przyczepy, hak holowniczy
4		Wyświetlacz przezierny (head-up)
5		System START-STOP
6		Lusterka elektryczne
7		Układ zawieszenia pneumatycznego
8		Skrzynia biegów; DSC – dynamiczna kontrola stabilności; SMG –   sekwencyjna manualna skrzynia biegów.
9		Reflektory; Czujnik deszczu; Czujnik światła; Elektroniczna kontrola wysokości jazdy.
10		Moduł świetlny
11		Zmieniarka CD; Moduł bramki „CAN”.
12		Alarm
13		Czujniki parkowania; HomeLink (otwieracz drzwi garażowych)
14		Wentylator elektryczny
15		Klakson
16		Moduł drzwi; Automatyczne miękkie zamykanie.
17		Okna elektryczne
18		Podgrzewane siedzenia
19		Regulacja siedzenia
20		Pasy bezpieczeństwa
21		OBD
22		Ogrzewanie; Niezależne ogrzewanie postojowe. Ogrzewanie przedniej szyby.
23		Tempomat
24		Przekaźnik tylnej wycieraczki
25		Odmgławiacz tylnej szyby (ogrzewana szyba tylna)
26		Podgrzewacz płynu do spryskiwaczy
27		Wentylator
28		Światła wewnętrzne
29		Klaster instrumentów; Licznik.
30		System klimatyzacji
31	„DDE”	Cyfrowa elektronika Diesla (DDE)
32		Przekaźnik pompy paliwa; Sterowanie pompą paliwa.
33		DME – cyfrowa elektronika silnika; Zintegrowany moduł napięciowy – IVM.
34		BDC (kontroler domeny ciała)
35		Wzmacniacz HiFi; Tuner telewizyjny; Moduł wideo. Radio (?).
36		Kontrola ciśnienia w oponach RDV
37		Spryskiwacze szyby przedniej
38		System mycia reflektorów
39		Szyberdach; Szkło panoramiczne; Zamienny moduł górny.
40		Telefon
41		Zamienny moduł górny; Przemienny przekaźnik.
42		Zapalniczka przednia i tylna; Gniazdo 12V; Gniazdo ładowania schowka (12V).
43		Hamulec postojowy
44		Zamek pokrywy bagażnika (tylnej klapy); Automatyczne zamykanie tylnej klapy.
45		Elektryczna tylna osłona przeciwsłoneczna
46		Dynamiczny układ napędowy
47		napęd na 4 koła
48		Klimatyzacja
49		Pomoc w prowadzeniu pojazdu
50		System hybrydowy
51		System dźwiękowy
52		Elektrochromatyczne lusterko wsteczne
53		Przekaźnik sprężarki zawieszenia pneumatycznego

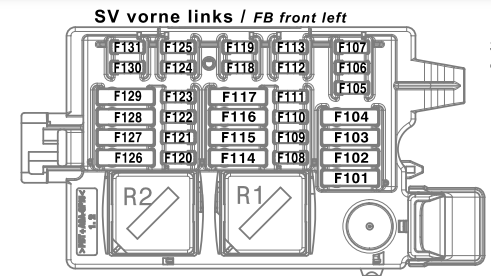

Schemat skrzynki bezpieczników w przedziale pasażerskim (lewa strona)

Bezpieczniki znajdują się we wnętrzu samochodu w obszarze podłogi pasażera z przodu za osłoną.

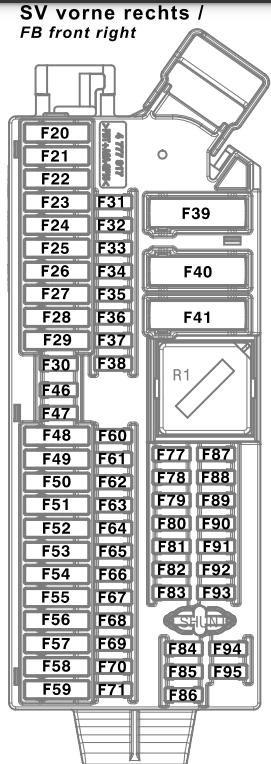

Schemat skrzynki bezpieczników w przedziale pasażerskim (prawa strona)

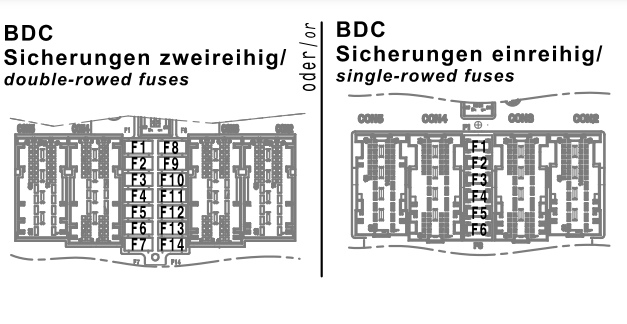

Moduł kontroli nadwozia (BDC)

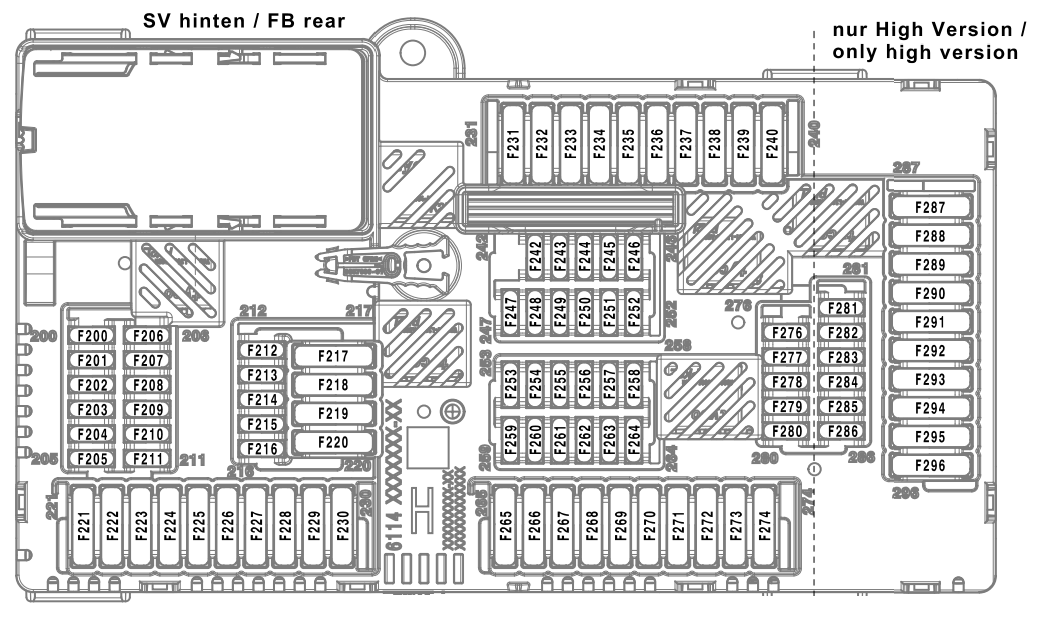

Schemat skrzynki bezpieczników w bagażniku

Bezpieczniki znajdują się w przestrzeni ładunkowej po prawej stronie (za osłoną).

1. Zdejmij osłonę z prawego poszycia bocznego
2. .Skrzynka bezpieczników może być umieszczona za izolacją akustyczną.
