Schemat skrzynek bezpieczników i przekaźników – BMW 1 (F20-F21)
Dotyczy pojazdów wyprodukowanych w latach:
2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Modele:
114i , 116i, 118i, 120i, 125i, 114d, 116d, 118d, 120d, 125d.

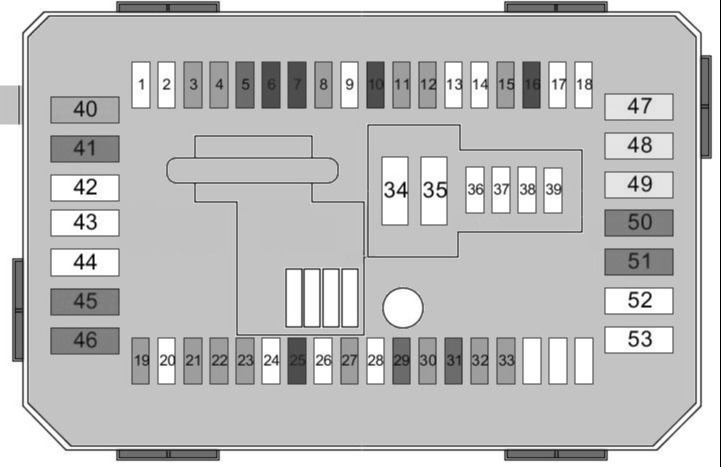

Skrzynka bezpieczników w komorze silnika
Znajduje się po prawej stronie komory silnika (po lewej stronie w pojazdach z kierownicą po prawej stronie), pod plastikową osłoną.
| Numer |
Ampery [A] |
Opis |
| 1 |
Nieużywany |
|
| 2 |
Nieużywany |
|
| 3 |
5A |
Jednostka sterująca, elektronika dachowa |
| 4 |
Nieużywany |
|
| 5 |
7,5A |
Przełączniki blokady drzwi;
Lusterko wsteczne pasażera. |
| 6 |
10 A |
Jednostka sterująca silnika |
| 7 |
10 A |
Elektroniczna jednostka sterująca automatycznej skrzyni biegów (EAT) |
| 8 |
5A |
Jednostka sterująca ekranu dotykowego |
| 9 |
Nieużywany |
|
| 10 |
10 A |
Regulacja siedziska |
| 11 |
5A |
Przednia lewa lampka kosmetyczna;
Przednia prawa lampka w kosmetyczna;
Czujnik deszczu;
Oświetlenie wnętrza. |
| 12 |
5A |
Przekaźnik odcinający;
Dynamiczna kontrola stabilności (DSC). |
| 13 |
Nieużywany |
|
| 14 |
Nieużywany |
|
| 15 |
5A |
Skrzynka transferowa |
| 16 |
10 A |
Pompa płynu chłodzącego;
Sprężarka klimatyzacji;
Dodatkowa pompa wody. |
| 17 |
Nieużywany |
|
| 18 |
Nieużywany |
|
| 19 |
5A |
Elektrochromatyczne lusterko wsteczne |
| 20 |
Nieużywany |
|
| 21 |
5A |
System wspomagania kierowcy |
| 22 |
5A |
Tempomat |
| 23 |
5A |
Grzałka odpowietrznika skrzyni korbowej;
Zawór odcinający chłodziwo. |
| 24 |
Nieużywany |
|
| 25 |
10 A |
Przełączniki kolumny kierownicy |
| 26 |
Nieużywany |
|
| 27 |
5A |
Klaster instrumentów |
| 28 |
Nieużywany |
|
| 29 |
7,5A |
Klaster instrumentów |
| 30 |
5A |
Oświetlenie schowka na rękawiczki |
| 31 |
7,5A |
Przełącznik zmiany biegów |
| 32 |
5A |
Elektroniczne wspomaganie kierownicy (EPS) |
| 33 |
5A |
Czujnik jakości powietrza |
| 34 |
Nieużywany |
|
| 35 |
Nieużywany |
|
| 36 |
Nieużywany |
|
| 37 |
Nieużywany |
|
| 38 |
Nieużywany |
|
| 39 |
Nieużywany |
|
| 40 |
40A |
Skrzynka bezpiecznikowa |
| 41 |
30A |
Dynamiczna kontrola stabilności (DSC) |
| 42 |
Nieużywany |
|
| 43 |
Nieużywany |
|
| 44 |
Nieużywany |
|
| 45 |
30A |
Zamienny dach |
| 46 |
30A |
Skrzynka transferowa |
| 47 |
20A |
Podgrzewany fotel pasażera |
| 48 |
20A |
Podgrzewany fotel kierowcy |
| 49 |
20A |
Zapalniczka |
| 50 |
30A |
Sterownik fotela kierowcy;
Regulacja fotela kierowcy. |
| 51 |
30A |
Regulacja fotela pasażera;
Jednostka sterująca fotela pasażera. |
| 52 |
|
Zasilanie 12 V |
| 53 |
Nieużywany |
|

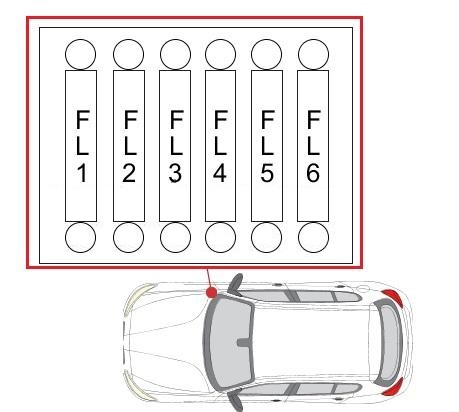

Skrzynka bezpieczników w komorze silnika (prawa strona)
| Numer |
Ampery [A] |
Opis |
| FL1 |
50A |
(również 80 A)
(również 125 A)Przekaźnik odcinający |
| FL2 |
125A |
Elektroniczne wspomaganie kierownicy (EPS) |
| FL3 |
100A |
Dodatkowa grzałka |
| FL4 |
40A |
Podgrzewany filtr paliwa |
| FL5 |
40A |
Dynamiczna kontrola stabilności (DSC) |
| FL6 |
40A |
Silnik dmuchawy |

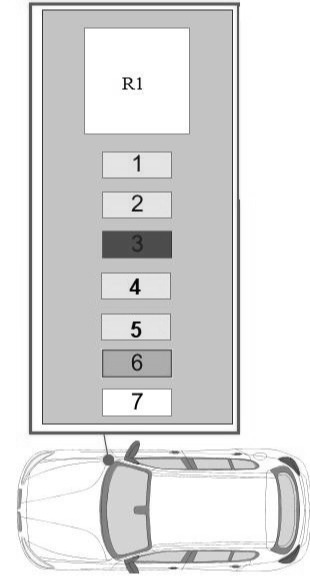

Skrzynka bezpieczników i przekaźników w komorze silnika
| Numer |
Ampery [A] |
Opis |
| 1 |
20A |
Jednostka sterująca silnika |
| 2 |
20A |
Jednostka sterująca silnika |
| 3 |
10 A |
Jednostka sterująca silnika |
| 4 |
15A |
Jednostka sterująca silnika |
| 5 |
20A |
Jednostka sterująca silnika |
| 6 |
40A |
Jednostka sterująca silnika |
| 7 |
50A |
Pompa płynu chłodzącego |
| R1 |
|
Główny przekaźnik DDE |
Dodatkowe elementy
Obok tego urządzenia można umieścić: przekaźnik wentylatora elektrycznego silnika K5, bezpiecznik pompy płynu chłodzącego i inne moduły sterujące silnikiem.
Dodatkowa skrzynka
Znajduje się po lewej stronie przestrzeni pod maską.
Znajdziesz tu: główny przekaźnik silnika DDE K2085 oraz bezpieczniki sterowania silnikiem (zawór regulacji ciśnienia w szynie, regulator ilości paliwa, czujnik położenia wałka rozrządu, elektromagnes regulatora ciśnienia doładowania, czujnik tlenu, przepływomierz masowy, czujnik poziomu oleju, zawór przełączający chłodnicy EGR)
Skrzynka bezpieczników w przedziale pasażerskim

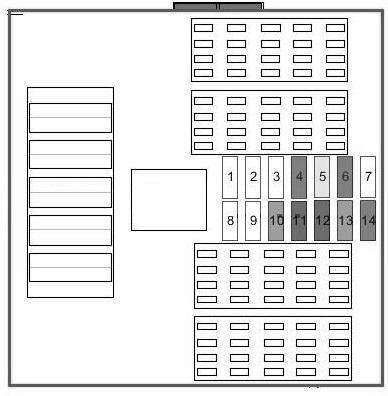

BDC (kontroler domeny nadwozia)
Montowany jest na prawym słupku, pod tapicerką po stronie pasażera.
| Numer |
Ampery [A] |
Opis |
| 1 |
Nieużywany |
|
| 2 |
Nieużywany |
|
| 3 |
Nieużywany |
|
| 4 |
30A |
Elektryczna szyba pasażera |
| 5 |
20A |
Centralny zamek |
| 6 |
30A |
Elektryczna szyba kierowcy |
| 7 |
|
Centralny zamek |
| 8 |
Nieużywany |
|
| 9 |
Nieużywany |
|
| 10 |
5A |
Panel sterowania;
System asystujący kierowcy;
Ogrzewanie, wentylacja i klimatyzacja (HVAC);
Włącznik świateł. |
| 11 |
7,5A |
Tylny moduł,
Lewy reflektor. |
| 12 |
7,5A |
Gniazdo diagnostyczne |
| 13 |
5A |
Telematyka |
| 14 |
15A |
Klakson |
Opis
- Rezerwa (nie zajęta)
- Rezerwa (nie zajęta)
- Rezerwa (nie zajęta)
- Okno elektryczne, drzwi pasażera z przodu
- centralny zamek
- Podnośnik szyby, drzwi kierowcy
- centralny zamek
- Rezerwa (nie zajęta)
- Rezerwa (nie zajęta)
- Panel sterowania oświetleniem, jednostka sterująca wspomagania kierowcy i zestaw przełączników na kolumnie kierownicy
- Tylny moduł elektroniczny (REM) i moduł sterownika reflektorów
- Zintegrowane sterowanie ogrzewaniem i klimatyzacją, dynamiczna kontrola stabilności i diagnostyka pokładowa
- Elektronika zewnętrznej klamki, bezdotykowe otwieranie tylnej klapy, stacja komunikacyjna i analiza Combox
- Sygnał

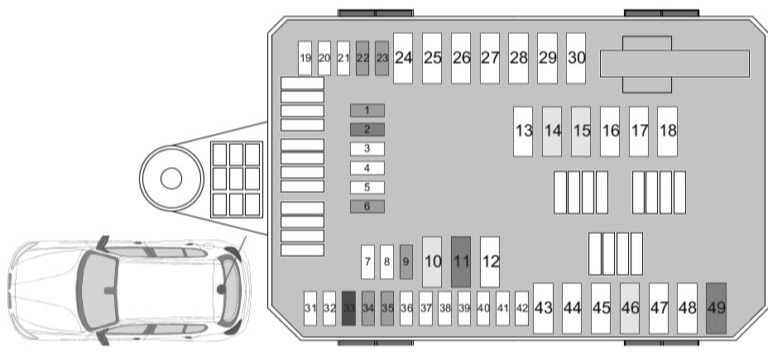

Skrzynka bezpieczników i przekaźników w bagażniku
Jedna jednostka znajduje się po prawej stronie, za izolacją akustyczną. Druga – pośrodku, pod podszewką.
| Numer |
Ampery [A] |
Opis |
| 1 |
5A |
Jednostka sterująca kamery |
| 2 |
15A |
Jednostka sterująca radiowa |
| 3 |
Nieużywany |
|
| 4 |
Nieużywany |
|
| 5 |
Nieużywany |
|
| 6 |
5A |
System dźwiękowy |
| 7 |
Nieużywany |
|
| 8 |
Nieużywany |
|
| 9 |
5A |
Telematyka |
| 10 |
20A |
Jednostka sterująca radiowa |
| 11 |
30A |
Wzmacniacz Hi-Fi |
| 12 |
Nieużywany |
|
| 13 |
Nieużywany |
|
| 14 |
20A |
Moduł holowania przyczepy |
| 15 |
20A |
Moduł holowania przyczepy |
| 16 |
Nieużywany |
|
| 17 |
Nieużywany |
|
| 18 |
Nieużywany |
|
| 19 |
Nieużywany |
|
| 20 |
Nieużywany |
|
| 21 |
Nieużywany |
|
| 22 |
5A |
Syrena, czujnik mikrofalowy |
| 23 |
5A |
Odbiornik zdalnego sterowania;
Wykrywanie nieszczelności próżni. |
| 24 |
Nieużywany |
|
| 25 |
Nieużywany |
|
| 26 |
Nieużywany |
|
| 27 |
Nieużywany |
|
| 28 |
Nieużywany |
|
| 29 |
Nieużywany |
|
| 30 |
Nieużywany |
|
| 31 |
Nieużywany |
|
| 32 |
Nieużywany |
|
| 33 |
10 A |
System dźwiękowy |
| 34 |
5A |
Odtwarzacz DVD |
| 35 |
5A |
Płytki bazowe |
| 36 |
Nieużywany |
|
| 37 |
Nieużywany |
|
| 38 |
Nieużywany |
|
| 39 |
Nieużywany |
|
| 40 |
Nieużywany |
|
| 41 |
Nieużywany |
|
| 42 |
Nieużywany |
|
| 43 |
Nieużywany |
|
| 44 |
Nieużywany |
|
| 45 |
Nieużywany |
|
| 46 |
20A |
Gniazdo przyczepy |
| 47 |
Nieużywany |
|
| 48 |
Nieużywany |
|
| 49 |
30A |
Konwerter DC-DC |
Skrzynka bezpieczników w bagażniku
| Numer |
Ampery [A] |
Opis |
| FL1 |
50A |
Moduł tylny |
| FL2 |
10 A |
Skrzynka bezpiecznikowa |
| FL3 |
10 A |
Dystrybucja mocy |
| FL4 |
125A |
Dystrybucja mocy |
| FL5 |
125A |
Zintegrowany moduł zasilania |
