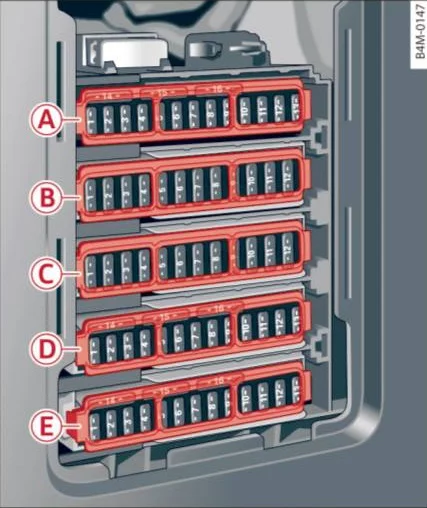

Panel bezpieczników A |
| A2 |
Elementy silnika |
| A3 |
Elementy silnika |
| A4 |
Elementy silnika |
| A5 |
Czujnik światła hamowania |
| A6 |
Elementy silnika |
| A7 |
Elementy silnika |
| A8 |
Elementy silnika |
| A9 |
Elementy silnika |
| A10 |
Czujnik ciśnienia oleju, czujnik temperatury oleju |
| A11 |
Elementy silnika |
| A12 |
Elementy silnika |
| A13 |
Chłodzenie silnika |
| A14 |
Moduł sterujący silnika |
| A15 |
Czujniki silnika |
| A16 |
Pompa paliwowa |
|
|
|
Panel bezpieczników B |
| B1 |
Cewki zapłonowe |
| B3 |
Ogrzewanie wysokonapięciowe |
| B4 |
Kompresor |
| B5 |
Mocowanie silnika |
| B6 |
Moduł sterujący układu spryskiwaczy przedniej szyby |
| B7 |
Tablica przyrządów |
| B8 |
Dmuchawa świeżego powietrza systemu klimatyzacji |
| B9 |
Moduł sterujący systemów wspomagania kierowcy |
| B10 |
System połączeń alarmowych |
| B11 |
Rozruch silnika, sprzęgło silnika elektrycznego |
| B12 |
Prawy reflektor |
|
|
|
Panel bezpieczników C |
| C1 |
Ogrzewanie przedniego siedzenia |
| C2 |
Wycieraczki |
| C3 |
Elektronika lewego reflektora |
| C4 |
Panoramiczny szklany dach |
| C5 |
Moduł sterujący lewych przednich drzwi |
| C6 |
Gniazda |
| C7 |
Moduł sterujący prawych tylnych drzwi |
| C8 |
Lewy reflektor |
| C9 |
Elektronika prawego reflektora |
| C10 |
Układ spryskiwaczy przedniej szyby/układ spryskiwaczy reflektorów |
| C11 |
Moduł sterujący lewych tylnych drzwi |
| C12 |
Ogrzewanie postojowe |
|
|
|
Panel bezpieczników D |
| D1 |
Wentylacja foteli, elektronika foteli, lusterko wsteczne, panel klimatyzacji tylnej, złącze diagnostyczne |
| D2 |
Moduł sterujący układem elektrycznym pojazdu, moduł sterujący bramy |
| D3 |
Siłownik dźwięku / strojenie dźwięku wydechu |
| D4 |
Zawór chłodzenia płynu przekładniowego |
| D5 |
Rozruch silnika, silnik elektryczny |
| D8 |
Asystent noktowizora, aktywna stabilizacja przechyłów |
| D9 |
Adaptacyjny tempomat, przedni radar |
| D10 |
Dźwięk zewnętrzny |
| D11 |
Asystent skrzyżowań, systemy wspomagające kierowcę |
| D12 |
Prawy reflektor |
| D13 |
Lewy reflektor |
| D16 |
Przygotowanie Rear Seat Entertainment |
|
|
|
Panel bezpieczników E |
| E1 |
System alarmowy antywłamaniowy |
| E2 |
Moduł sterujący silnika |
| E3 |
Elektronika przednich siedzeń, podparcie lędźwi |
| E 4 |
Dźwignia zmiany biegów automatycznej skrzyni biegów |
| E5 |
Klakson |
| E6 |
Hamulec postojowy |
| E7 |
Moduł sterujący bramy (diagnostyka) |
| E8 |
Moduł sterujący elektroniką dachową |
| E10 |
Moduł sterujący poduszek powietrznych |
| E11 |
Elektroniczny układ stabilizacji toru jazdy (ESC), układ przeciwblokujący (ABS) |
| E12 |
Złącze diagnostyczne, czujnik światła/deszczu |
| E13 |
System kontroli klimatu |
| E14 |
Moduł sterujący prawych przednich drzwi |
| E15 |
Sprężarka układu klimatyzacji |
