Audi Q7 4L (2005-2015) – skrzynka bezpieczników i przekaźników

  • Jakub Wojciechowski
  • 17 marca, 2022
Audi Q7 4L (2005-2015) - skrzynka bezpieczników i przekaźników

Schematy skrzynek bezpieczników i przekaźników – Audi Q7 4L

Dotyczy pojazdów wyprodukowanych w latach:

2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

Znajduje się pod siedzeniem kierowcy , na akumulatorze.

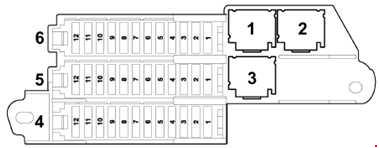

Schemat skrzynki bezpieczników

Audi Q7 4L (2005-2015) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
1 – Przekaźnik: przekaźnik zasilania napięciowego zacisku 15 -J329-
2 – Zapalnik izolacji akumulatora -N253-
A 40 Bezpiecznik zawieszenia samopoziomującego -S110-
B1 30 Od czerwca 2010: Bezpiecznik 1 (30) -S204-
B2 5 Od czerwca 2008: Bezpiecznik systemu lokalizacji pojazdu -S347-
B3 – Nieużywany
B4 30 Od czerwca 2010: Bezpiecznik 2 (30) -S205-
SD1 150 Bezpiecznik 1 na uchwycie bezpiecznika D -SD1-
SD2 125 Do maja 2006: Bezpiecznik 2 na uchwycie bezpiecznika D -SD2-
SD2 150 Od czerwca 2006: Bezpiecznik 2 na uchwycie bezpiecznika D -SD2-
SD3 50 Bezpiecznik 3 na uchwycie bezpiecznika D -SD3-
SD4 60 Bezpiecznik 4 na uchwycie bezpiecznika D -SD4-
SD5 125 Bezpiecznik 5 na uchwycie bezpiecznika D -SD5-

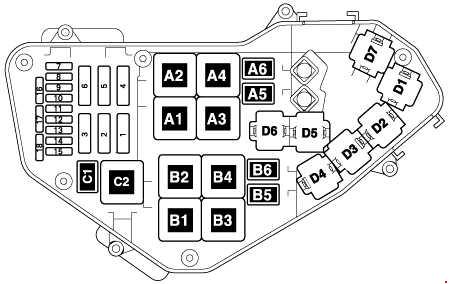

Skrzynka bezpieczników w komorze silnika

Schemat skrzynki bezpieczników (silnik benzynowy)

Audi Q7 4L (2005-2015) - skrzynka bezpieczników i przekaźników

№ A Funkcja/składnik
1 40/60 Wentylator chłodnicy -V7-
2 50 Silnik pompy powietrza wtórnego -V101-
3 – Nieużywany
4 40/60 Wentylator chłodnicy 2 -V177-
5 50 Silnik pompy powietrza wtórnego 2 -V189-
6 – Nieużywany
7 30/20 Cewki zapłonowe
8 5 Jednostka sterująca wentylatora chłodnicy -J293-;

Jednostka sterująca wentylatora chłodnicy 2 -J671-.
9 15 Jednostka sterująca silnika -J623-;
Wtryskiwacze.
10 10 Czujnik wysokiego ciśnienia -G65-;
Pompa obiegowa płynu chłodzącego -V50-;Termostat układu chłodzenia silnika sterowany mapą -F265-;
Przekaźnik ciągłego obiegu płynu chłodzącego -J151-;
Zawór sterujący wałka rozrządu 1 -N205-;
Zawór sterujący wałka rozrządu 2 -N208-;
Zawór klapowy kolektora dolotowego -N316 -;
Zawór sterujący wałka rozrządu wydechu 1 -N318-;
Zawór sterujący wałka rozrządu wydechu 2 -N319-;
Zawór klapy kolektora dolotowego 2 -N403-;
Pompa chłodzenia powietrza doładowującego -V188-.
11 5 Jednostka sterująca silnika -J623-;
Miernik masy powietrza -G70-.
12 5 Element grzejny odpowietrznika skrzyni korbowej -N79-
13 15 Miernik masy powietrza -G70-;

Miernik masy powietrza 2 -G246-;
Elektrozawór 1 filtra z węglem aktywnym -N80-;

Zawór wlotu powietrza wtórnego -N112-;

Zawór dozowania paliwa -N290-;

Zawór klapy kolektora dolotowego -N316-;

Zawór wlotu powietrza wtórnego 2 -N320-;
Zawór dozowania paliwa 2 -N402-;
Zawór regulacji ciśnienia oleju -N428-;
Pompa cyrkulacyjna płynu chłodzącego -V51-;
Pompa diagnostyczna układu paliwowego -V144-;
Zawór odcinający odpowietrznika skrzyni korbowej -N548-.
14 15 Sonda lambda -G39-;

Sonda lambda 2 -G108-.
15 15 Sonda lambda za katalizatorem -G130-;
Sonda lambda 2 za katalizatorem -G131-.
16 30 Jednostka sterująca pompy paliwa -J538-
17 5 Jednostka sterująca silnika -J623-
18 15 Pompa próżniowa do hamulców -V192-
Przekaźniki
A1 Przekaźnik silnika rozrusznika -J53- (do czerwca 2009);
Przekaźnik zasilania prądem komponentów silnika -J757- (od czerwca 2009).
A2 Przekaźnik silnika rozrusznika 2 -J695- (do czerwca 2009);
Przekaźnik zasilania prądowego Motronic -J271- (od czerwca 2009).
A3 Przekaźnik zasilania prądem komponentów silnika -J757- (do czerwca 2009 r.)
A4 Przekaźnik pompy powietrza wtórnego -J299- (tylko kod silnika BAR) (tylko kody silnika CJTC, CJTB, CJWB, CNAA, CJWC, CTWA, CTWB, CJWE)
A5 Przekaźnik serwo hamulca -J569- (do czerwca 2009);
Przekaźnik silnika rozrusznika -J53- (od czerwca 2009).
A6 Przekaźnik ciągłego obiegu chłodziwa -J151- (do czerwca 2009);
Przekaźnik silnika rozrusznika 2 -J695- (od czerwca 2009).
B1 Nieużywany
B2 Nieużywany
B3 Przekaźnik pompy paliwa -J17- (do czerwca 2009 r.)
B4 Nieużywany
B5 Przekaźnik pompy chłodzenia paliwa -J445- (do czerwca 2009 r.)
B6 Nieużywany
C1 Przekaźnik pompy obiegowej -J160- (tylko kod silnika BAR);
Przekaźnik serwa hamulca -J569- (tylko kody silnika BHK, BHL);
Przekaźnik pomocniczej pompy chłodziwa -J496- (kody silnika CJTC, CJTB, CJWB, CNAA, CJWC, CTWA, CTWB, tylko CJWE).
C2 Przekaźnik zasilania prądem Motronic -J271- (do czerwca 2009)

Schemat skrzynki bezpieczników (silnik Diesel)

Audi Q7 4L (2005-2015) - skrzynka bezpieczników i przekaźników

 Numer Ampery [A] Opis
1 60 Jednostka sterująca wentylatora chłodnicy -J293-;
Wentylator chłodnicy -V7-.
2 80 Automatyczna jednostka sterująca okresem świecenia -J179-
3 40 Element grzejny do dodatkowej nagrzewnicy powietrza -Z35- (400 W)
4 40/60 Jednostka sterująca wentylatora chłodnicy 2 -J671-;
Wentylator chłodnicy 2 -V177-.
5 60/80 Jednostka sterująca okresem świecenia 2 -J703-;
Przekaźnik dla 3. ustawienia ogrzewania -J959-.
6 60/80 Element grzejny do dodatkowej nagrzewnicy powietrza -Z35- (2 x 400 W)
7 15 Termostat układu chłodzenia silnika sterowany mapą -F265-;

Jednostka sterująca automatycznym okresem świecenia -J179-;
Moduł przepustnicy -J338-;

Przekaźnik niskiej mocy cieplnej -J359-;

Przekaźnik wysokiej mocy cieplnej -J360-;
Jednostka sterująca turbosprężarki 1 -J724-;

Jednostka sterująca turbosprężarki 2 – J725-;
Sterownik obejścia chłodnicy powietrza doładowującego -J865-;
Zawór recyrkulacji spalin -N18-;
Zawór przełączający chłodnicy recyrkulacji spalin -N345-

Zawór przełączający 2 chłodnicy recyrkulacji spalin -N381-;
Elektrohydrauliczny zawór elektromagnetyczny mocowania silnika -N398-;
Ciśnienie oleju zawór sterujący -N428-;
chłodziwa głowicy cylindra -N489-;
Silnik klapy kolektora dolotowego -V157-;
Silnik klapy kolektora dolotowego 2 -V275-.
8 5 Jednostka sterująca wentylatora chłodnicy -J293-;

Jednostka sterująca wentylatora chłodnicy 2 -J671-.
9 15 Jednostka sterująca silnika -J623-;

Jednostka sterująca silnika 2 -J624-.
10 10 Zawór regulacji ciśnienia paliwa -N276-;
Zawór dozowania paliwa -N290-;Zawór dozowania paliwa 2 -N402-;
Zawór regulacji ciśnienia paliwa 2 -N484-.
11 10/15 Sonda lambda -G39-;

Sonda lambda 2 -G108-;
Grzałka sondy lambda -Z19-;

Grzałka sondy lambda 2 -Z28-.
12 5/10 Przekaźnik pompy chłodzenia paliwa -J445-;

Jednostka sterująca czujnika NOx -J583-;

Jednostka sterująca czujnika NOx 2 -J881-;
Pompa chłodzenia paliwa -V166-;

Pompa chłodnicy recyrkulacji spalin -V400-;
Czujnik cząstek -G784-.
13 10/15 Czujnik wysokiego ciśnienia -G65-;
Przekaźnik ciągłej cyrkulacji chłodziwa -J151-;Przekaźnik pompy chłodzenia paliwa -J445-;
Jednostka sterująca okresem świecenia 2 -J703-;
Zawór przełączający chłodnicy recyrkulacji spalin 2 -N381-;
Pompa cyrkulacyjna chłodziwa -V50-;
Ciągła cyrkulacja chłodziwa pompa -V51-;
Pompa chłodzenia paliwa -V166-;
Silnik klapy kolektora dolotowego 2 -V275-;
Pompa chłodnicy recyrkulacji spalin -V400-.
14 5 Miernik masy powietrza -G70-;

Miernik masy powietrza 2 -G246-.
15 5 Jednostka sterująca silnika -J623-;

Jednostka sterująca silnika 2 -J624-.
16 20/25 Pompa ciśnieniowa układu paliwowego -G6-;

Jednostka sterująca pompy paliwa -J538-.
17 5/10/20 Pompa paliwa -G23-;

Czujnik ciśnienia układu dozowania środka redukującego -G686-;

Pompa środka redukującego -V437-;
Nagrzewnica pompy środka redukującego -Z103-;

Sterownik silnika -J623-;

Sterownik silnika 2 -J624-.
18 Grzałka odpowietrznika skrzyni korbowej -N79-;
Grzałka odpowietrznika skrzyni korbowej 2 -N483-;
Przekaźnik dodatkowej pompy paliwa -J832-;
Dodatkowa pompa paliwa -V393-;Czujnik ciśnienia układu dozowania reduktora -G686-;
Pompa reduktora -V437-;
Grzałka reduktora pompa -Z103-.
Przekaźniki
A1 Automatyczna jednostka sterująca okresem świecenia -J179-
A2 Do czerwca 2009 r.; V12: Przekaźnik silnika rozrusznika -J53-;
Od czerwca 2009: Przekaźnik napięcia zasilania zacisku 30 -J317-.
A3 CCGA, CCFA, CCFC, V12: Jednostka sterująca okresem świecenia 2 -J703-
A4 Do czerwca 2009 r.; V12: Przekaźnik silnika rozrusznika 2 -J695-;
Od czerwca 2009; CCMA, CATA: Przekaźnik dodatkowej pompy paliwa -J832-.
A5 Do czerwca 2009: Nieużywany;.
Od czerwca 2009: Przekaźnik rozrusznika -J53-
A6 Do czerwca 2009: Przekaźnik dodatkowej pompy paliwa -J832-;
Od czerwca 2009: Przekaźnik silnika rozrusznika 2 -J695-.
B1 CCMA, CATA, CLZB, CNRB: Przekaźnik o niskiej mocy cieplnej -J359-
B2 Nieużywany
B3 Do czerwca 2009: Przekaźnik pompy paliwa -J17-;
Od czerwca 2009; CLZB, CNRB: Przekaźnik dla 3. stopnia ogrzewania -J959-
B4 CCMA, CATA, CLZB, CNRB: Przekaźnik o wysokiej mocy cieplnej -J360-
B5 Do czerwca 2009 r.; V12: Przekaźnik pompy chłodzenia paliwa -J445-;
Od czerwca 2009 r.; CCFA: Przekaźnik pompy paliwa do podgrzewacza pomocniczego -J749-.
B6 CCGA, V12: Pomocniczy przekaźnik pompy płynu chłodzącego -J496-
C1 Do czerwca 2009 r.; V12: Przekaźnik pompy paliwa dla dodatkowej nagrzewnicy -J749-;
Od czerwca 2009; CCMA, CATA, CCFA: Przekaźnik pompy chłodzenia paliwa -J445-.
C2 Do czerwca 2009 r.; V12: Przekaźnik zasilania napięciowego zacisku 30 -J317-;
Od czerwca 2009; CCFA: Przekaźnik pompy paliwa -J17-.

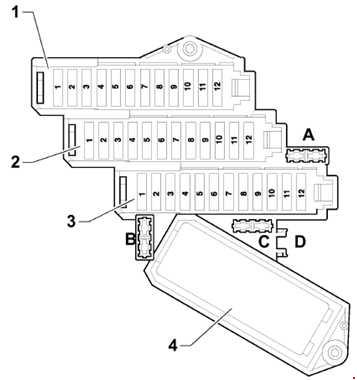

Skrzynka bezpieczników w przedziale pasażerskim #1 (po lewej stronie)

Znajduje się po lewej stronie deski rozdzielczej, za pokrywą.

Schemat skrzynki bezpieczników

Audi Q7 4L (2005-2015) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
1 – Nieużywany
2 10 Od czerwca 2009: Główny bezpiecznik wyposażenia opcjonalnego -S245-
3 – Nieużywany
4 – Nieużywany
A1 5 Do czerwca 2010: Nie używany;
Od czerwca 2010: Stabilizator napięcia -J532-.
A2 5 Do czerwca 2010 r.: Nieużywany;
Od czerwca 2010 r.: Przekaźnik automatycznego antyodblaskowego lusterka wewnętrznego -J910-.
A3 7,5 Do czerwca 2010: Nieużywany;
Od czerwca 2010: Jednostka sterująca elektroniki informacyjnej 1 -J794-.
A4 5 Do maja 2010 r.: Jednostka sterująca monitora ciśnienia w oponach -J502-
A5 20 Dodatkowa jednostka sterująca nagrzewnicy -J364-
A6 10 LHD: Przełącznik regulacji podparcia lędźwiowego fotela kierowcy -E176-;

RHD: Przełącznik regulacji podparcia lędźwiowego przedniego fotela pasażera -E177-.
A7 35 LHD:
Sterownik drzwi kierowcy -J386-;
Silnik regulatora szyby po stronie kierowcy -V147-Sterownik drzwi tylnych lewych -J388-;Silnik regulatora szyby tylnej lewego -V26-

RHD:
Jednostka sterująca przednich drzwi pasażera -J387-;
Silnik regulatora tylnej prawej szyby -V27-;

Silnik regulatora przedniej szyby bocznej pasażera -V148-.
A8 15 LHD:
Sterownik drzwi kierowcy -J386-;Sterownik tylnych lewych drzwi -J388- (do maja 2008 r.);RHD:
Jednostka sterująca przednich drzwi pasażera -J387-;

Jednostka sterująca tylnych prawych drzwi -J389-.
A9 5 Do maja 2008 r.: Jednostka sterująca zarządzaniem energią -J644-;
Od czerwca 2010 r.: Z jednostki sterującej monitora ciśnienia w oponach -J502-.
A10 30 LHD:
Jednostka sterująca autoryzacją wejścia i startu -J518-;Przełącznik autoryzacji wejścia i startu -E415-.
A10 5 RHD:
Odtwarzacz multimedialny na pozycji 1 -R118- (do czerwca 2009);
Odtwarzacz multimedialny na pozycji 2 -R119- (do czerwca 2009);
Zmieniarka CD -R41- (do maja 2010);
Odtwarzacz DVD -R7- (do maja 2010);
Odtwarzacz MiniDisc -R153- (do czerwca 2009);
Rejestrator wideo i odtwarzacz DVD -R129- (do czerwca 2009);
Podłączenie do zewnętrznych źródeł dźwięku -R199- (do czerwca 2009).
A11 10 LHD:
Jednostka sterująca elektroniką kolumny kierownicy -J527-;RHD:
Tylna jednostka obsługi i wyświetlania Climatronic -E265-;
Tylna jednostka sterująca dmuchawą świeżego powietrza -J391-.
A12 5 LHD:
Czujnik monitorowania wnętrza -G273-;Klakson alarmowy -H12-;RHD:
Centralna jednostka sterująca systemu komfortu -J393-.
B1 – Nieużywany
B2 – Nieużywany
B3 15 Do czerwca 2009: Nieużywany
Od czerwca 2009: Jednostka sterująca wentylacją przedniego lewego siedzenia -J800-
B4 30 Sterownik silnika wycieraczek -J400-;
Silnik wycieraczek szyby przedniej -V-.
B5 5 Czujnik światła/deszczu -G397-
B6 25 Dwutonowy przekaźnik klaksonu -J4-;

Klakson o wysokim tonie -H2-;

Klakson o niskim tonie -H7-.
B7 30 LHD: Pokładowa jednostka sterująca zasilaniem -J519-
B7 25 RHD; od czerwca 2010:

gniazdo 12 V 3 -U19-;

gniazdo 12 V 4 -U20-.
B8 25 LHD: Pokładowa jednostka sterująca zasilaniem -J519-;
RHD: Zapalniczka -U1-.
B9 25 LHD:
Pokładowa jednostka sterująca zasilaniem -J519-;RHD:Fniazdo 12 V -U5-;

Gniazdo 12 V 2 -U18-.
B10 10 LHD:
Jednostka sterująca we wkładce tablicy rozdzielczej -J285- (do maja 2010);
Interfejs diagnostyczny magistrali danych -J533-;
Wyświetlacz we wkładce tablicy rozdzielczej -Y24- (do maja 2010);RHD:Sterownik klimatyzacyjny -J255-;

Sterownik dmuchawy świeżego powietrza -J126-.
B11 30 Przekaźnik układu spryskiwaczy reflektorów -J39-
B12 10 złącze 16-pinowe -T16-, złącze diagnostyczne
C1 10 Lewy reflektor
C2 5 Jednostka sterująca adaptacyjnego tempomatu -J428-;
Nagrzewnica czujnika adaptacyjnego tempomatu -Z47-.
C3 5 Wyświetlacz HUD -J145-;
Przycisk wyświetlacza -E506-;
Przekaźnik zaworu odcinającego chłodziwo -J541-;Zawór odcinający chłodziwo -N279-.
C4 10 Ostrzeżenie o opuszczeniu pasa ruchu;
Jednostka sterująca ostrzeżenia o opuszczeniu pasa ruchu -J759-;
Nagrzewnica przedniej szyby ostrzegająca o opuszczeniu pasa ruchu -Z67-.
C5 5/10 LHD:
Jednostka sterująca systemem sygnału -J616-;
Jednostka obsługi sygnałów specjalnych -E507-;
Od listopada 2007 r.: Przygotowanie do multimediów (9WM)RHD:
od listopada 2007: Przygotowanie do multimediów (9WM).
C6 5 LHD:
Jednostka sterująca elektroniką kolumny kierownicy -J527-;Jednostka sterująca autoryzacją wjazdu i startu -J518-;
Włącznik świateł -E1-;
Centralna jednostka sterująca systemu Comfort -J393-;Jednostka sterująca detektora przyczepy -J345-;

Jednostka sterująca monitora ciśnienia w oponach -J502- (7K6) (od czerwca 2008)

RHD:
Podgrzewana poduszka siedziska tylnego lewego siedzenia -Z10-;
Podgrzewane oparcie tylnego lewego siedzenia -Z11-;
Podgrzewana poduszka siedziska tylnego prawego siedzenia -Z12-;
Podgrzewane oparcie prawego tylnego siedzenia -Z13-.
C7 5 Czujnik poziomu i temperatury oleju -G266-
C8 5 złącze 16-pinowe -T16-, złącze diagnostyczne
C9 5 Automatyczne antyodblaskowe lusterko wewnętrzne -Y7-
C10 5 Jednostka sterująca pracą bramy garażowej -J530-;

Jednostka sterująca bramą garażową -E284-.
C11 5 Interfejs diagnostyczny magistrali danych -J533-
C12 5 LHD:
Regulator zasięgu reflektorów -E102-;
Lewy silnik sterujący zasięgiem reflektorów -V48-;
Prawy silnik sterujący zasięgiem reflektorów -V49-;RHD:
Czujnik jakości powietrza -G238-;
Tylna jednostka obsługi i wyświetlania klimatyzacji Climatronic -E265-;Jednostka sterująca klimatyzacji Climatronic -J255-.

Skrzynka bezpieczników w przedziale pasażerskim 2 (prawa strona)

Znajduje się po prawej stronie deski rozdzielczej, za pokrywą.

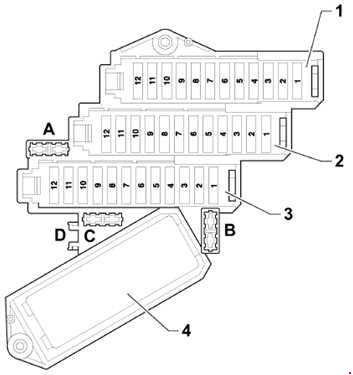

Audi Q7 4L (2005-2015) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5 Bezpiecznik jednostki sterującej dźwiękiem materiałowym -S348-
2 5 Od czerwca 2008 r: Bezpiecznik chłodnicy -S340-
3 – Nieużywany
4 – Nieużywany
A1 20 Podgrzewana poduszka siedziska tylnego lewego siedzenia -Z10-;
Podgrzewana poduszka siedziska tylnego lewego siedzenia -Z11-;
Podgrzewana poduszka siedziska tylnego prawego siedzenia -Z12-;
Podgrzewane oparcie prawego tylnego siedzenia -Z13-.
A2 5/10 Do maja 2010: Jednostka sterująca automatycznej skrzyni biegów -J217-;

Od czerwca 2010:

Wzmacniacz antenowy do telefonu komórkowego -R86-;

Sterownik czytnika kart chipowych -J676-;
Wspornik telefonu -R126-.
A3 30 Podgrzewana poduszka siedziska lewego przedniego siedzenia -Z45-;
Podgrzewana poduszka siedziska prawego przedniego siedzenia -Z46-.
A3 15 RHD; od czerwca 2009: Sterownik wentylacji prawego przedniego siedzenia -J799-
A4 20 Jednostka sterująca ABS -J104-
A5 15 LHD:
Jednostka sterująca przednich drzwi pasażera -J387-;Jednostka sterująca tylnych prawych drzwi -J389- (do maja 2008 r.);RHD:
Sterownik drzwi kierowcy -J386-;

Sterownik tylnych lewych drzwi -J388-.
A6 25 LHD:
gniazdo 12 V 3 -U19-;Gniazdo 12 V 4 -U20-;RHD; do maja 2010:
gniazdo 12 V 3 -U19-;

gniazdo 12 V 4 -U20-;

RHD; od czerwca 2010:
Pokładowa jednostka sterująca zasilaniem -J519- (30A).
A7 10 LHD:

Przełącznik regulacji podparcia lędźwiowego podparcia lędźwiowego przedniego fotela pasażera -E177-;

RHD:

Przełącznik regulacji podparcia lędźwiowego podparcia lędźwiowego fotela kierowcy -E176-.
A8 20 LHD: Zapalniczka -U1-
A8 25 RHD: Pokładowa jednostka sterująca zasilaniem -J519-
A9 25 LHD:

gniazdo 12 V -U5-;

Gniazdo 12 V 2 -U18-;

RHD:
Pokładowa jednostka sterująca zasilaniem -J519-.
A10 10 LHD:
Jednostka sterująca klimatyzatorem -J255-;Jednostka sterująca dmuchawą świeżego powietrza -J126-;RHD:
Do czerwca 2010: Jednostka sterująca we wkładce tablicy rozdzielczej -J285-;
Od czerwca 2010: Interfejs diagnostyczny dla magistrali danych -J533-.
A11 5 Do maja 2008 r.:
Przełącznik świateł hamowania -F-;
Przełącznik pedału hamulca -F47-;
Jednostka sterująca ABS -J104-.
A11 15 Od czerwca 2010: Lodówka -J698-
A12 15 Pokładowa jednostka sterująca zasilaniem 2 -J520-
B1 10 Prawy reflektor
B2 5 Adaptacyjna jednostka sterująca zawieszenia -J197-
B3 5 Przygotowanie pod telefon komórkowy (9ZD)
B4 5 Jednostka sterująca asystenta zmiany pasa ruchu -J769-;

Jednostka sterująca asystenta zmiany pasa ruchu 2 -J770-.
B5 5 Przekaźnik tłumienia światła hamowania -J508-;
Przełącznik pedału sprzęgła -F36-.
B6 5/20 Sterownik automatycznej skrzyni biegów -J217-
B7 5 Jednostka sterująca ABS -J104-
B8 5 Przełącznik wielofunkcyjny -F125-;

Przełącznik Tiptronic -F189-;

Sterownik czujników dźwigni zmiany biegów -J587-.
B9 5 Jednostka sterująca do pomocy w parkowaniu -J446-;
Jednostka sterująca do górnej kamery -J928- (LHD; od czerwca 2012).
B10 5 LHD: Jednostka sterująca poduszki powietrznej -J234-;
RHD: Interfejs diagnostyczny magistrali danych -J533-.
B11 5 LHD:

Przełącznik podgrzewanego tylnego lewego siedzenia z regulatorem -E128-;

Przełącznik podgrzewanego tylnego prawego siedzenia z regulatorem -E129-;

RHD:
Jednostka sterująca elektroniką kolumny kierownicy -J527-;

Jednostka sterująca autoryzacją wjazdu i startu -J518-;
Włącznik światła -E1-;
Centralna jednostka sterująca systemu komfortu -J393-;

Jednostka sterująca detektora przyczepy -J345-.
B12 5 LHD:
Czujnik jakości powietrza -G238-;
Tylna jednostka obsługi i wyświetlania klimatyzacji Climatronic -E265-;Jednostka sterująca klimatyzacji Climatronic -J255-;RHD:

Regulator zasięgu reflektorów -E102-;
Lewy silnik sterujący zasięgiem reflektorów -V48-;
Prawy silnik sterujący zasięgiem reflektorów -V49-.
C1 15 Do maja 2007: Silnik wycieraczki tylnej szyby -V12-;
Od czerwca 2008: Chłodnica -J698-.
C1 10 Od czerwca 2010: Jednostka sterująca we wkładce tablicy rozdzielczej -J285-
C2 5 Do czerwca 2010: Lewy element nagrzewnicy odrzutowej spryskiwacza -Z20-;
Prawy element nagrzewnicy odrzutowej spryskiwacza -Z21-;
Od czerwca 2010 r.: Jednostka sterująca systemu kamery cofania -J772-.
C3 30 Do maja 2010: Pokładowa jednostka sterująca zasilaniem -J519-
C3 5 Od czerwca 2010: odtwarzacz DVD -R7-
Zmieniarka CD -R41-
C4 5 Od czerwca 2009: Wyświetlacz do przedniego wyświetlacza informacyjnego i jednostki sterującej jednostki operacyjnej -J685-
C5 5/10/15 Do czerwca 2009: Moduł nadajnika i odbiornika telefonu -R36-;
Do maja 2010: Uchwyt telefonu -R126-;
Jednostka sterująca czytnika kart chipowych -J676;
Od czerwca 2010: Jednostka sterująca automatycznej skrzyni biegów -J217-.
C6 15 Do czerwca 2009: Jednostka sterująca przedniego wyświetlacza informacyjnego i jednostki operacyjnej -J523-;
Wzmacniacz antenowy -R24-.
 C6 7,5 Do czerwca 2009 r.: Jednostka sterująca przedniego wyświetlacza informacyjnego i jednostki obsługi -J523-;
Do maja 2010 r.: Jednostka sterująca elektroniki informacyjnej 1 -J794-.
C6 30 Od czerwca 2010: Przekaźnik pompy hydraulicznej skrzyni biegów -J510- (tylko dla modeli z systemem Start/Stop);
Jednostka sterująca pomocniczej pompy hydraulicznej -J922- (tylko dla modeli z systemem Start/Stop).
C7 20 Sterownik regulacji szyberdachu przesuwnego -J245-
C8 20 Sterownik tylnego szyberdachu przesuwnego -J392-
C9 20 Sterownik rolet szyberdachu -J394-
C10 5 LHD: Odtwarzacz multimedialny na pozycji 1 -R118- (do maja 2009 r.);
Odtwarzacz multimedialny na pozycji 2 -R119- (do maja 2009 r.);
Odtwarzacz DVD -R7- (do maja 2010 r.);
Zmieniarka CD -R41- (do maja 2010);
MiniDisc player -R153- (do maja 2009);
Magnetowid i odtwarzacz DVD -R129- (do maja 2009);
Podłączenie do zewnętrznych źródeł audio -R199- (od 2006 listopad do maja 2009).
C10 30 RHD: Jednostka sterująca autoryzacją wejścia i startu -J518-;

Przełącznik autoryzacji wejścia i startu -E415-.
C11 35 LHD:
Silnik regulatora szyby bocznej przedniego pasażera -V148-;Silnik regulatora szyby tylnej prawej -V27-RHD:
Sterownik drzwi kierowcy -J386-;
Silnik regulatora szyby po stronie kierowcy -V147-;

Sterownik drzwi tylnych lewych -J388-;

Silnik regulatora szyby tylnej lewego -V26-.
C12 10 LHD:
Tylna jednostka obsługi i wyświetlania Climatronic -E265-;
Tylna jednostka sterująca dmuchawą świeżego powietrza -J391-;RHD:Jednostka sterująca elektroniką kolumny kierownicy -J527-.

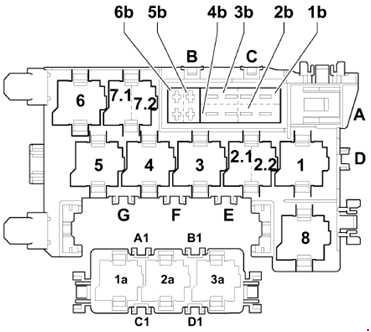

Przekaźnik i nośnik bezpieczników w środkowej desce rozdzielczej

Modele z kierownicą po lewej stronie: na środku deski rozdzielczej.
Modele z kierownicą po prawej stronie: w przestrzeni na nogi kierowcy. Audi Q7 4L (2005-2015) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
B – Nieużywany
C 30 Jednostka sterująca detektora przyczepy -J345- (tylko USA) Wspomaganie
hamowania (tylko USA)
D 30 Jednostka sterująca do regulacji fotela i regulacji kolumny kierownicy z funkcją pamięci -J136-;
Jednostka sterująca do regulacji przedniego fotela pasażera z funkcją pamięci -J521-.
E – Nieużywany
F – Nieużywany
g – Nieużywany
1b 40 Dmuchawa świeżego powietrza -V2-
2b 40 Jednostka sterująca ABS -J104-
3b 40 Tylna dmuchawa świeżego powietrza -V80-
4b 40 Ogrzewana tylna szyba -Z1-
5b 15 Od czerwca 2007: Silnik wycieraczki tylnej szyby -V12-
6b 5 Od czerwca 2007: Lewy element nagrzewnicy odrzutowej spryskiwacza -Z20-;
Prawy element nagrzewnicy strumieniowej spryskiwacza -Z21-.
A1 – Nieużywany
B1 – Nieużywany
C1 – Nieużywany
D1 – Nieużywany
Przekaźniki
1 Adaptacyjny przekaźnik sprężarki zawieszenia -J403-
2,1 Zacisk 75x przekaźnik zasilania napięciowego -J694-
2,2 Dwutonowy przekaźnik klaksonu -J4-
3 Przekaźnik układu spryskiwaczy reflektorów -J39-
4 Przekaźnik tłumienia światła hamowania -J508-
5 Nieużywany
6 Podgrzewany przekaźnik tylnej szyby -J9-
7,1 V6 TDI/FSI, V8 MPI/FSI, V12 TDI: Przekaźnik ciągłej cyrkulacji chłodziwa -J151- (V6 FSI od czerwca 2009)
7,1 Od czerwca 2010: Przekaźnik zaworu odcinającego chłodziwo -J541- (tylko dla modeli z 6-cylindrowym silnikiem wysokoprężnym, generacja 2)
7,2 Od czerwca 2010: Przekaźnik automatycznego antyodblaskowego lusterka wewnętrznego -J910- (tylko modele z 8-biegową automatyczną skrzynią biegów)
8 Przekaźnik pompy hydraulicznej skrzyni biegów -J510-
1a Nieużywany
2a Nieużywany
3a Nieużywany

Skrzynka bezpieczników w bagażniku

Skrzynka bezpieczników znajduje się po prawej stronie bagażnika, za panelem.

Audi Q7 4L (2005-2015) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
A1 15 Do maja 2010 r.: Jednostka sterująca systemu sygnałowego -J616-;
Od czerwca 2010 r.: Jednostka sterująca systemu multimedialnego -J650-.
A2 30 Jednostka sterująca do systemu dozowania środka redukującego -J880-
A3 5/15 Do maja 2010 r.: Adaptacyjna jednostka sterująca zawieszenia -J197-;
Od czerwca 2012 r.: Przełącznik klapy zbiornika środka redukującego -F502-.
A4 5 Do maja 2010 r.: Jednostka sterująca systemu kamery cofania -J772-;
Kamera cofania -R189-.
A5 5 Jednostka sterująca do pomocy w parkowaniu -J446-
A6 15 Centralna jednostka sterująca systemu komfortu 2 -J773-
A7 15 Centralna jednostka sterująca systemu komfortu 2 -J773-
A8 5 Odbiornik zdalnego sterowania do podgrzewacza pomocniczego -R64-
A9 20 Gniazdo 12 V 5 -U26-
A10 20 Centralna jednostka sterująca systemu komfortu -J393-
A11 15 Czytnik antenowy do systemu dostępu bezkluczykowego -J723-
A12 30 Centralna jednostka sterująca systemu komfortu -J393-
B1 15 Jednostka sterująca systemem sygnałowym -J616-
B2 5 Jednostka sterująca dla sygnałów specjalnych -E507-
B3 15 Dwukierunkowy przekaźnik radiowy wyłączający -J84-;
Dwukierunkowy przekaźnik radiowy -R8-.
B4 15 Dwukierunkowy przekaźnik radiowy wyłączający -J84-;
Dwukierunkowy przekaźnik radiowy -R8-.
B5 5 Radio -R-
B5 15 Od czerwca 2010: Jednostka sterująca systemem sygnałowym -J616-
B6 5 Do czerwca 2009: tuner telewizyjny -R78-
B7 5 Do czerwca 2009: System nawigacji z jednostką sterującą napędu CD -J401-
B8 30 Do czerwca 2009: Jednostka sterująca cyfrowym pakietem dźwiękowym -J525-
B9 5 Do czerwca 2009: Radio cyfrowe -R147-
B10 30 Do czerwca 2009: Jednostka sterująca cyfrowym pakietem dźwiękowym 2 -J787-
B11 5 Do czerwca 2009 r.: Jednostka sterująca systemu kamery cofania -J772-
Kamera cofania -R189-
B12 – Nieużywany
C1 5 Od czerwca 2009 do maja 2010: Radio -R-
C1 7,5/30 Od czerwca 2010: Jednostka sterująca cyfrowym pakietem dźwiękowym -J525-
C2  5 Od czerwca 2009: Tuner TV -R78-;
Od czerwca 2011: Tuner telewizji cyfrowej -R171-.
C3 30 Od czerwca 2009: Jednostka sterująca cyfrowym pakietem dźwiękowym -J525-
C4 30 Od czerwca 2009: Jednostka sterująca cyfrowym pakietem dźwiękowym 2 -J787-
C5 15 Rozrywka na tylnym siedzeniu (9WP, 9WK) (od listopada 2007 do maja 2010);
Jednostka sterująca systemu multimedialnego -J650- (do maja 2010);
Jednostka sterująca adaptacyjnego zawieszenia -J197- (od czerwca 2010).
C6 20 Centralna jednostka sterująca systemu komfortu -J393-
C7 30 Jednostka sterująca tylnej pokrywy -J605-;
Silnik w jednostce sterującej tylnej pokrywy -V375-.
C8 30 Jednostka sterująca tylnej pokrywy 2 -J756-;
Silnik w jednostce sterującej tylnej pokrywy 2 -V376-.
C9 15 Jednostka sterująca detektora przyczepy -J345-
C10 15/20 Jednostka sterująca detektora przyczepy -J345-
C11 15/20 Jednostka sterująca detektora przyczepy -J345-
C12 25/30 Jednostka sterująca detektora przyczepy -J345-;
Zawiasowy silnik głowicy kulowej zaczepu holowniczego -V317-.
Przekaźniki
1 Nieużywany
2 Nieużywany
3 Od listopada 2007: 6-stykowe złącze -T6am-, do rozrywki na tylnych siedzeniach
Zobacz także:  Audi A2 8Z (1999-2005) - skrzynka bezpieczników i przekaźników
Jakub Wojciechowski

Jakub Wojciechowski

Wszystkie wpisy

Czy ten wpis był przydatny?

Wybierz gwiazdkę, aby ocenić wpis!

Średnia ocen 5 / 5. Liczba ocen: 3

Brak ocen. Bądź pierwszą osobą - zostaw opinię!

Brak komentarzy.

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

Popularne wpisy

Kategorie

Ostatnie wpisy

Wszystkie prawa zastrzeżone ©2024 Schematy24
Polityka prywatności Mapa strony
