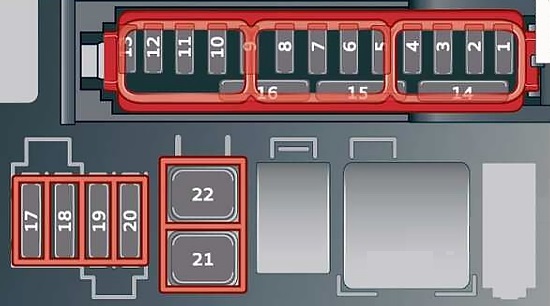

Panel bezpieczników A (czarny) |
| A1 |
Nieużywany |
| A2 |
Nieużywany |
| A3 |
System kontroli klimatu, system zapachowy, jonizator |
| A4 |
Wyświetlacz przezierny |
| A5 |
2019-2020: Audi music interface
2021-2022: Audi music interface, wejście USB |
| A6 |
Napęd CD/DVD, tablica przyrządów |
| A7 |
Blokada kolumny kierownicy |
| A8 |
Wyświetlacz MMI z przodu |
| A9 |
Klaster instrumentów |
| A10 |
Kontrola głośności |
| A11 |
Włącznik światła, panele przełączników |
| A12 |
Elektronika kolumny kierownicy |
| A13 |
Nieużywany |
| A14 |
Nieużywany |
| A15 |
Regulacja kolumny kierownicy |
| A16 |
Elektronika kolumny kierownicy |
|
|
|
Panel bezpieczników B (czarny) |
| B1 |
Ogrzewanie przedniego siedzenia |
| B2 |
System kontroli klimatu |
| B3 |
Elektronika lewego reflektora |
| B4 |
Panoramiczny szklany dach |
| B5 |
Moduł sterujący lewych przednich drzwi |
| B6 |
Gniazda |
| B7 |
Nieużywany |
| B8 |
Tablica przyrządów |
| B9 |
Elektronika prawego reflektora |
| B10 |
Układ spryskiwaczy przedniej szyby/układ spryskiwaczy reflektorów |
| B11 |
Nieużywany |
| B12 |
Blokada parkingowa |
|
|
|
Panel bezpieczników C (czerwony) |
| C1 |
System alarmowy antywłamaniowy |
| C2 |
Moduł sterujący układu napędowego |
| C3 |
System połączeń alarmowych |
| C4 |
Dźwignia zmiany biegów |
| C5 |
Klakson |
| C6 |
Hamulec postojowy |
| C7 |
Akumulator wysokiego napięcia, moduł sterujący monitorowania akumulatora |
| C8 |
Wewnętrzne podsufitki |
| C9 |
Nieużywany |
| C10 |
Moduł sterujący poduszek powietrznych |
| C11 |
Lewe przednie podparcie lędźwiowe |
| C12 |
Złącze diagnostyczne, czujnik światła/deszczu |
| C13 |
Nieużywany |
| C14 |
Moduł sterujący prawych przednich drzwi |
| C15 |
System kontroli klimatu, elektronika nadwozia |
| C16 |
Dmuchawa układu klimatyzacji |
|
|
|
Panel bezpieczników D (brązowy) |
| D1 |
Nieużywany |
| D2 |
Napinacz prawego przedniego pasa bezpieczeństwa |
| D3 |
Nieużywany |
| D4 |
Napinacz lewego przedniego pasa bezpieczeństwa |
| D5 |
Zawieszenie pneumatyczne/sterowanie zawieszeniem |
| D6 |
Prawy reflektor |
| D7 |
Lewy reflektor |
| D8 |
Moduł sterujący lewych tylnych drzwi |
| D9 |
Moduł sterujący prawych tylnych drzwi |
| D10 |
Moduł sterujący systemu MMI Infotainment |
| D11 |
Moduł sterujący systemów wspomagania kierowcy |
| D12 |
Moduł sterujący bramy (diagnostyka) |
|
|
|
Panel bezpieczników E (czarny) |
| E1 |
Wentylacja foteli przednich, lusterko wsteczne, złącze diagnostyczne |
| E2 |
Gniazda |
| E3 |
Dźwięk zewnętrzny/dźwięk wewnętrzny |
| E 4 |
Nieużywany |
| E5 |
Elektryczny układ napędowy |
| E6 |
Antena informacji o ruchu drogowym (TMC) |
| E7 |
Aktywny pedał przyspieszenia |
| E8 |
Asystent widzenia w nocy |
| E9 |
Adaptacyjny asystent tempomatu |
| E10 |
Nieużywany |
| E11 |
Asystent skrzyżowań, systemy wspomagające kierowcę |
| E12 |
Nieużywany |
| E13 |
Nieużywany |
| E14 |
Nieużywany |
| E15 |
Wejście USB |
| E16 |
Rozrywka dla tylnych siedzeń |
