Schematy skrzynek bezpieczników i przekaźników – Audi A7 i S7 4K8

Dotyczy pojazdów wyprodukowanych w latach:

2021, 2022.

Przedział pasażerski

W kabinie znajdują się dwa bloki bezpieczników.

Pierwsza znajduje się z lewej strony kokpitu.

Drugi znajduje się w podnóżku kierowcy w pojazdach z kierownicą po lewej stronie lub za pokrywą w przestrzeni na nogi pasażera z przodu w pojazdach z kierownicą po prawej stronie.

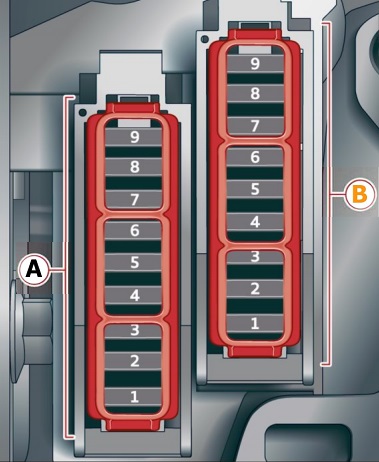

Panel bezpieczników w kokpicie

Audi A7 i S7 4K8 (2020-2022) - skrzynka bezpieczników i przekaźników

Numer	Opis
	Panel bezpieczników A (czarny)
A2	Regulacja kolumny kierownicy
A3	Odtwarzacz CD/DVD
A4	Elektronika kolumny kierownicy
A5	Włącznik światła, panele przełączników
A6	Kontrola głośności
A7	Klaster instrumentów
A8	Przedni wyświetlacz MMI
A9	Ogrzewanie kierownicy

	Panel bezpieczników B (brązowy)
B2	Moduł sterujący systemu audio-nawigacyjnego MMI
B3	Interfejs muzyczny Audi; Połączenie USB.
B4	Wyświetlacz przezierny
B5	System klimatyzacji; System zapachowy; Jonizator.
B9	Blokada kolumny kierownicy

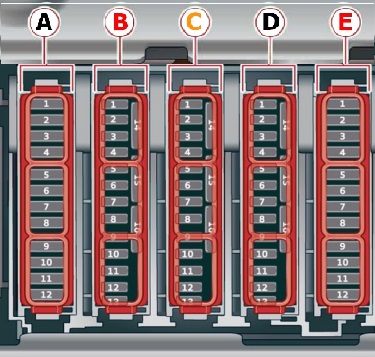

Panel bezpieczników na nogi

* Przyporządkowanie bezpieczników „C” i „D” jest odwrotne w przypadku pojazdów z kierownicą po prawej stronie.

Numer	Opis
	Panel bezpieczników A (czarny)
A1	2021:Ogrzewanie katalizatora
A2	Elementy silnika
A3	Elementy silnika
A4	Elementy silnika
A5	Czujnik światła hamowania
A6	Elementy silnika
A7	Elementy silnika
A8	Elementy silnika
A9	Elementy silnika; Pompa wody 48 V; Generator układu napędowego 48 V.
A10	Czujnik ciśnienia oleju; Czujnik temperatury oleju.
A11	Elementy silnika; Pompa wody 48 V; Generator układu napędowego 48 V; Generator układu napędowego 12 V.
A12	Elementy silnika
A13	Wentylator chłodnicy
A14	Moduł sterujący silnika; Wtryskiwacze paliwa.
A15	Czujniki silnika; Cewki zapłonowe; Czujniki tlenu.
A16	Pompa paliwowa

	Panel bezpieczników B (czerwony)
B1	System alarmowy antykradzieżowy
B2	Moduł sterujący silnika
B3	Podparcie lędźwiowe przednie lewe
B5	Klakson
B6	Hamulec postojowy
B7	Moduł sterujący bramy (diagnostyka)
B8	Moduł sterujący elektroniki dachowej
B9	Moduł sterujący systemów wspomagania kierowcy
B10	Moduł sterowania poduszką powietrzną
B11	Elektroniczny system stabilizacji toru jazdy (ESC); System zapobiegający blokowaniu kół podczas hamowania (ABS).
B12	Złącze diagnostyczne, czujnik światła/deszczu
B13	System klimatyzacji
B14	Moduł sterujący prawych drzwi przednich
B15	System klimatyzacji, elektronika nadwozia
B16	Moduł sterujący akumulatora pomocniczego; Zbiornik ciśnieniowy układu hamulcowego.

	Panel bezpieczników C (czerwony)
C1	Cewki zapłonowe silnika
C3	2021: Ogrzewanie wysokonapięciowe, sprężarka
C5	Mocowanie silnika
C6	Automatyczna skrzynia
C7	Panel przyrządów
C8	Dmuchawa układu klimatyzacji
C9	Moduł sterujący wycieraczek szyby przedniej
C10	Dynamiczne kierowanie
C11	Start silnika
C12	Pompa płynu do automatycznej skrzyni biegów

	Panel bezpieczników D (czarny)
D1	Ogrzewanie przednich siedzeń
D2	Wycieraczki
D3	Elektronika lewego reflektora
D4	Panoramiczny szklany dach
D5	Moduł sterujący lewych drzwi przednich
D6	Gniazda
D7	Moduł sterujący prawych tylnych drzwi
D8	Moduł sterujący napędu na wszystkie koła (quattro)
D9	Elektronika prawego reflektora
D10	System spryskiwaczy przedniej szyby/system spryskiwaczy reflektorów
D11	Moduł sterujący lewych tylnych drzwi
D12	Ogrzewanie postojowe

	Panel bezpieczników E (brązowy)
E1	Wentylacja fotela; Elektronika fotela; Lusterko wsteczne; Panel sterowania klimatyzacją z tyłu; Złącze diagnostyczne; Antena informacji o ruchu drogowym (TMC).
E2	Moduł sterowania układem elektrycznym pojazdu; Moduł sterowania bramą.
E3	Siłownik dźwięku/strojenie dźwięku wydechowego
E 4	Zawór ogrzewania skrzyni biegów
E5	Rozrusznik
E7	Aktywny pedał przyspieszenia
E8	Asystent widzenia w nocy
E9	Adaptacyjny asystent rejsu
E11	Asystent skrzyżowania, systemy wspomagania kierowcy; Pilot korków.
E12	Zewnętrzny generator dźwięku
E15	Połączenie USB

Skrzynka bezpieczników w bagażniku

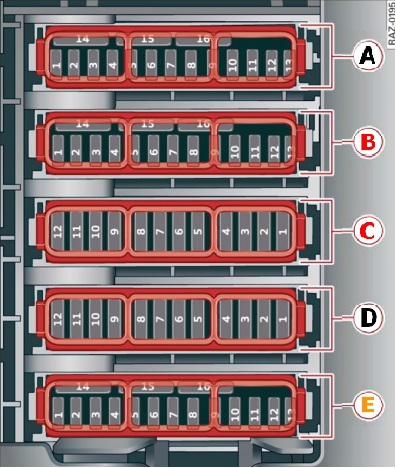

Bezpieczniki znajdują się pod pokrywą na podłodze bagażnika.

Audi A7 i S7 4K8 (2020-2022) - skrzynka bezpieczników i przekaźników

Numer	Opis
	Panel bezpieczników A (czarny)
A1	Zarządzanie ciepłem
A3	Napinacz tylnego pasa bezpieczeństwa po stronie pasażera
A4	Napinacz tylnego pasa bezpieczeństwa po stronie kierowcy
A5	Zawieszenie pneumatyczne
A6	Automatyczna skrzynia
A7	Tylny szyberdach; Tylny spoiler.
A8	Ogrzewanie tylnych siedzeń
A9	Centralny zamek; Lewe światło tylne.
A10	Napinacz pasa bezpieczeństwa lewy przedni
A11	Centralny zamek pokrywy bagażnika; Drzwi wlewu paliwa; Pokrywa bagażnika.
A12	Pokrywa bagażnika

	Panel bezpieczników B (czerwony)
B1	Moduł sterujący stabilizacją zawieszenia
B2	Wyłącznik serwisowy
B4	Elektryczny układ napędowy; Energoelektronika.
B5	Układ hamulcowy; Wzmacniacz hamulca.
B6	Wysokonapięciowa pompa płynu chłodzącego akumulator
B7	Pomocnicza klimatyzacja
B8	Sprężarka systemu klimatyzacji
B9	Moduł kontroli akumulatora pomocniczego
B10	Akumulator wysokonapięciowy
B11	Ładowarka wysokonapięciowa
B14	Zarządzanie ciepłem; Pompy chłodziwa.
B15	Moduł sterujący zarządzania temperaturą

	Panel bezpieczników C (brązowy)
C1	Moduł sterujący systemów wspomagania kierowcy
C2	Phonebox Audi
C3	2021: Elektronika przedniego fotela, prawe podparcie lędźwiowe; 2022: Prawe podparcie lędźwiowe.
C4	Pomoc boczna
C5	2021: Tylny panel sterowania systemem klimatyzacji; Panel sterowania systemem Infotainment.
C6	System monitorowania ciśnienia opon
C7	System połączeń alarmowych
C8	–
C9	Dźwignia zmiany biegów automatycznej skrzyni biegów
C10	–
C11	Otwarcie/uruchomienie pojazdu (NFC)
C12	Otwieracz drzwi garażowych
C13	Kamera cofania, kamery peryferyjne
C14	Wygodny moduł sterowania systemem; Prawe tylne światło.
C16	Napinacz pasa bezpieczeństwa prawy przedni

	Panel bezpieczników D (czarny)
D1-D16	Nie przypisano

	Panel bezpieczników E (czerwony)
E2	Antena zewnętrzna
E3	Oczyszczanie spalin; Siłownik dźwiękowy.
E 4	Tylny panel sterowania systemem klimatyzacji
E5	Lampka prawego zaczepu przyczepy
E7	Hak holowniczy
E8	Lampka lewego zaczepu przyczepy
E9	2021: Gniazdo zaczepu przyczepy; 2022: Gniazdo zaczepu przyczepy, akumulator wysokonapięciowy.
E10	Moduł sterujący napędem na wszystkie koła; Sportowy mechanizm różnicowy.
E11	Oczyszczanie spalin
E12	2021: Generator układu napędowego 48 V
