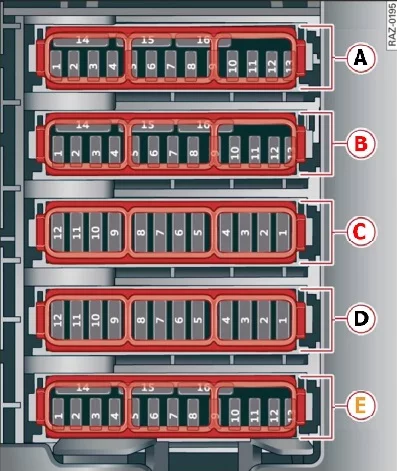

Panel bezpieczników A (czarny) |
| A1 |
– |
| A2 |
Elementy silnika, pompa płynu chłodzącego, czujnik tlenu |
| A3 |
Drzwi wydechowe, wtryskiwacze paliwa, wlot powietrza, ogrzewanie silnika |
| A4 |
Pompa ciepłej wody, drzwi wyciągowe, czujnik NOX, czujnik cząstek stałych, czujnik biodiesla |
| A5 |
Czujnik świateł hamowania |
| A6 |
Zawory silnika, regulacja wałka rozrządu |
| A7 |
Ogrzewany czujnik tlenu, czujnik masowego przepływu powietrza |
| A8 |
Pompa wysokiego ciśnienia, mocowanie silnika, pompa płynu chłodzącego, regulator ciśnienia paliwa |
| A9 |
Elementy silnika, pompa wodna 48 V, generator układu napędowego 48 V |
| A10 |
Czujnik ciśnienia oleju, czujnik temperatury oleju |
| A11 |
Elementy silnika, pompa wodna 48 V, generator układu napędowego 48 V, generator układu napędowego 12 V |
| A12 |
Zawory silnika, mocowanie silnika |
| A13 |
Wentylator chłodnicy |
| A14 |
Moduł sterujący silnika, wtryskiwacze paliwa |
| A15 |
Cewki zapłonowe, czujniki tlenu, chłodzenie powietrza doładowującego |
| A16 |
Pompa paliwowa |
|
|
|
Panel bezpieczników B (czerwony) |
| B1 |
System alarmowy antywłamaniowy |
| B2 |
Moduł sterujący układu napędowego |
| B3 |
Lewe przednie podparcie lędźwiowe |
| B4 |
Elektroniczny System Poboru Opłat (ETC) |
| B5 |
Klakson |
| B6 |
Hamulec postojowy |
| B7 |
Moduł sterujący bramy (diagnostyka) |
| B8 |
Moduł sterujący na podsyfitce |
| B9 |
Moduł sterujący systemów wspomagania kierowcy |
| B10 |
Moduł sterujący poduszek powietrznych |
| B11 |
Elektroniczny układ stabilizacji toru jazdy (ESC), układ przeciwblokujący (ABS) |
| B12 |
Złącze diagnostyczne, czujnik światła i deszczu |
| B13 |
System kontroli klimatu, moduł sterujący układem elektrycznym pojazdu |
| B14 |
Moduł sterujący prawych przednich drzwi |
| B15 |
Sprężarka układu klimatyzacji, elektronika nadwozia |
| B16 |
Moduł sterujący akumulatora pomocniczego, zbiornik ciśnieniowy układu hamulcowego |
|
|
|
Panel bezpieczników C (czerwony) |
| C1 |
Cewki zapłonowe silnika |
| C3 |
– |
| C5 |
Mocowanie silnika |
| C6 |
Automatyczna skrzynia biegów, Pompa płynu przekładniowego |
| C7 |
Tablica przyrządów |
| C8 |
Dmuchawa świeżego powietrza systemu klimatyzacji |
| C9 |
Moduł sterujący wycieraczek szyby przedniej |
| C10 |
Dynamiczne sterowanie |
| C11 |
Start silnika |
| C12 |
Pompa płynu automatycznej skrzyni biegów |
|
|
|
Panel bezpieczników D (czarny) |
| D1 |
Ogrzewanie przedniego siedzenia |
| D2 |
Wycieraczki |
| D3 |
Elektronika lewego reflektora |
| D4 |
Panoramiczny szklany dach |
| D5 |
Moduł sterujący lewych przednich drzwi |
| D6 |
Gniazda |
| D7 |
Moduł sterujący prawych tylnych drzwi |
| D8 |
Moduł sterujący napędu na wszystkie koła (quattro) |
| D9 |
Elektronika prawego reflektora |
| D10 |
Układ spryskiwaczy przedniej szyby/układ spryskiwaczy reflektorów |
| D11 |
Moduł sterujący lewych tylnych drzwi |
| D12 |
Ogrzewanie postojowe, zewnętrzny generator dźwięku |
|
|
|
Panel bezpieczników E (brązowy) |
| E1 |
Wentylacja foteli, elektronika foteli, lusterko wsteczne, panel klimatyzacji tylnej, złącze diagnostyczne, antena informacji o ruchu drogowym (TMC) |
| E2 |
Moduł sterujący układem elektrycznym pojazdu, moduł sterujący bramą diagnostyczną |
| E3 |
Siłownik dźwięku / strojenie dźwięku wydechu |
| E4 |
Zawór ogrzewania skrzyni biegów |
| E5 |
Start silnika |
| E7 |
Aktywny pedał przyspieszenia |
| E8 |
Asystent noktowizora, aktywna stabilizacja przechyłów |
| E9 |
Adaptacyjny asystent tempomatu, przedni radar |
| E11 |
Asystent skrzyżowań, systemy wspomagające kierowcę |
| E12 |
Generator dźwięku zewnętrznego |
| E15 |
Połączenie USB |
