Schemat skrzynek bezpieczników i przekaźników – Audi A4 B7

Dotyczy pojazdów nowych w latach:

2004, 2005, 2006, 2007.

Przedział pasażerski

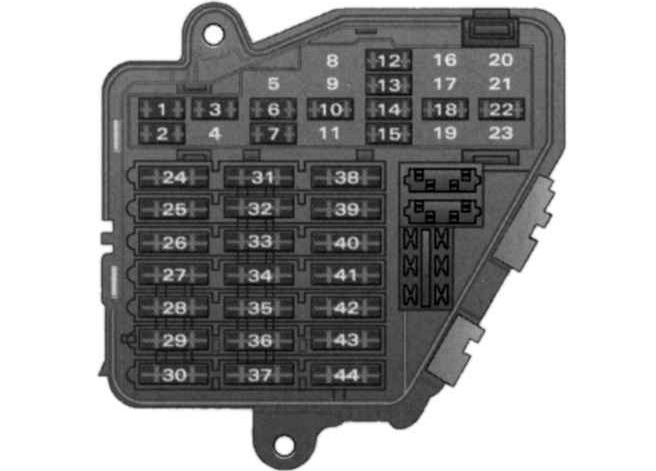

Główna skrzynka bezpieczników

Znajduje się po lewej stronie deski rozdzielczej za plastikową osłoną.

Audi A4 B7 (2004-2007) - skrzynka bezpieczników i przekaźników

Numer	Opis
1	Klimatyzator 10A
2	Oświetlenie miejsca na nogi 5A
3	5 Przeciążone dysze spryskiwaczy przedniej szyby
4	Wentylator chłodzący 5A
5	10A telefon, czujnik poziomu oleju silnikowego, przełączniki wielofunkcyjne, podgrzewane tylne siedzenia, roleta tylnej szyby, automatyczna skrzynia biegów (zmiana biegów)
6	Klimatyzator 5A (czujnik oceny jakości powietrza), czujnik ciśnienia
7	10A Elektroniczny program stabilizacji toru jazdy (ESP), włącznik świateł hamowania, czujnik pedału sprzęgła, czujnik kąta skrętu
8	5A telefon
9	Wzmacniacz hamulca 15A (pompa podciśnieniowa)
10	5A automatyczne sterowanie zasięgiem reflektorów. Światło adaptacyjne w prawo
11	nieobecny
12	Gniazdo diagnostyczne 10A
13	Moduł kolumny kierownicy 10A
14	10A światła hamowania
15	Zestaw wskaźników 10A, system nawigacji
16	5A mechanizm otwierania drzwi garażowych
17	Asystent parkowania 10A, kontrola wysokości jazdy, monitorowanie ciśnienia w oponach, czujnik deszczu / światła
18	5A Światło adaptacyjne (światło zakrętowe) lewe
19	15A światło przeciwmgielne
20	nieobecny
21	nieobecny
22	15A drzwi kierowcy/pasażera z przodu
23	Tylne drzwi 15A
24	Komfortowe wyposażenie elektryczne 20A z centralnym sterowaniem
25	Wentylator nagrzewnicy 30A
26	Ogrzewanie tylnej szyby 30A
27	Gniazdo przyczepy 30A (jednostka sterująca)
28	Pompa paliwa 20A, pomocnicza pompa oleju napędowego
29	nieobecny
30	Panel dachowy podnoszono-przesuwny 20A
31	Automatyczna skrzynia biegów 15A, gniazdo diagnostyczne, automatycznie osłaniane lusterko wewnętrzne
32	Gniazdo przyczepy 20A
33	Zapalniczka 15A
34	Zapasowy 15A
35	Gniazdo w bagażniku 20A
36	Wycieraczka 30A
37	Pompka spryskiwacza przedniej szyby i urządzenie do czyszczenia reflektorów 30A
38	Komfortowe wyposażenie elektryczne ze sterowaniem centralnym, zwalnianiem bagażnika 15A
39	System radiowy 20A
40	25A sygnał dźwiękowy, klakson
41	Autonomiczna grzałka 30A
42	25A Elektroniczny program stabilizacji (ESP)
43	Sterowanie silnikiem 15A
44	Ogrzewanie siedzenia 35A

Zobacz także: Audi A4 i S4 (B8, 8K) (2014-2016) - skrzynka bezpieczników i przekaźników

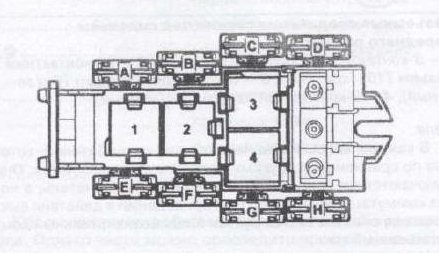

Skrzynki bezpieczników i przekaźników pod deską rozdzielczą

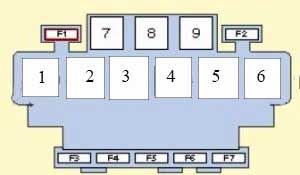

Ramka 1

Audi A4 B7 (2004-2007) - skrzynka bezpieczników i przekaźników

Opis

1
2
3
4	Jednostka sterująca systemem alarmowym taksówki bez użycia rąk 3
A
B	Wyposażenie dodatkowe
c
D
H	(50A) Układ przeciwblokujący (ABS)
G	(40A / 60A) Jednostka sterująca silnika wentylatora chłodzącego 1
F	(10A) Pojazdy serwisowe
E	Jednostka sterująca silnika wentylatora chłodzącego 2 – jeśli jest na wyposażeniu

Ramka 2

Audi A4 B7 (2004-2007) - skrzynka bezpieczników i przekaźników

Opis

1	Przekaźnik pompy paliwa – benzyna
2	Jednostka sterująca wspomaganiem kierownicy (Servotronic) (jeśli jest zamontowana)
3	Przekaźnik klaksonu (dwutonowy)
4	Przekaźnik pompy próżniowej wspomagania hamulców (jeśli jest na wyposażeniu)
5
6	Przekaźnik pomocniczych obwodów zapłonowych
7
8
9
F1
F2	(10A) Bezpiecznik termiczny elektrycznej rolety tylnej szyby
F3
F4	(30A) Bezpiecznik termiczny tylnych szyb sterowanych elektrycznie
F5	(10A) Elektryczne fotele (regulacja podparcia lędźwiowego)
F6	(30A) Bezpiecznik termiczny przednich szyb sterowanych elektrycznie
F7	(30A) Gniazdo przyczepy

Zobacz także: Audi A4 i S4 (B9, 8W) (2020-2022) - skrzynka bezpieczników i przekaźników

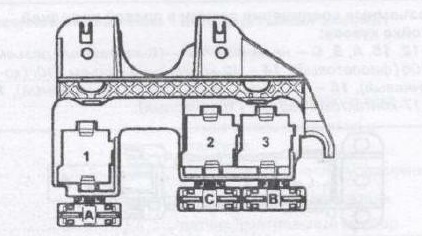

Ramka 3

Audi A4 B7 (2004-2007) - skrzynka bezpieczników i przekaźników

Opis

1	–
2	Przekaźnik podgrzewacza płynu chłodzącego 2 – duża moc
3	Przekaźnik podgrzewacza płynu chłodzącego 1 – niska moc
F1	(30A) Nagrzewnica dodatkowa – 2003r
F2	(40A) Grzałka płynu chłodzącego
F3	(60A) Grzałka płynu chłodzącego

Komora silnika

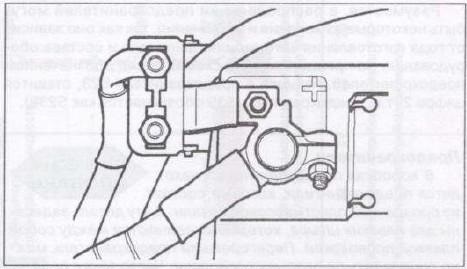

Skrzynka bezpiecznikowa

Audi A4 B7 (2004-2007) - skrzynka bezpieczników i przekaźników

Znajduje się pod ECM / TCM (sekcja akumulatora).

Dla silników benzynowych

1	Przekaźnik podgrzewacza płynu chłodzącego (V6)
2	Przekaźnik sterowania skrzynią biegów (Multitronic)
3	Przekaźnik pompy powietrza wywiewanego
4	Jednostka sterująca silnika pompy płynu chłodzącego (AMM / BDV)
5	Przekaźnik przełącznika blokady startu (jeśli jest na wyposażeniu)
F1	(15A) Układ sterowania silnikiem, włącznik świateł hamowania (czujnik położenia pedału hamulca)
F2	(40A) Silnik pompy powietrza wywiewanego
F3	(15A) System sterowania automatyczną skrzynią biegów (6-biegowa automatyczna / Multitronic)

Zobacz także: Audi 100 i A6 C4 (1991-1997) - skrzynka bezpieczników i przekaźników

Dla silników Diesla

1	Przekaźnik pompy wspomagania paliwa
2	Przekaźnik sterowania skrzynią biegów (Multitronic)
3	Przekaźnik świecy żarowej
4	Przekaźnik sterowania silnikiem
5	Przekaźnik przełącznika blokady rozruchu / przekaźnik światła cofania (Multitronic)
F1	(15A) Układ sterowania silnikiem, włącznik świateł hamowania (czujnik położenia pedału hamulca)
F2	(60A / 80A) Świece żarowe
F3	(15A) System sterowania automatyczną skrzynią biegów (6-biegowa automatyczna / Multitronic)
F4	(60A) Świece żarowe
