Numer
|
Opis |
Ampery [A] |
| A |
Bezpiecznik wielofunkcyjnej kierownicy (S326) |
1
|
| В |
Dodatkowy bezpiecznik nagrzewnicy (S126) |
60
|
| C |
Bezpiecznik jednostki sterującej wentylatora chłodnicy (S142) |
40
|
| 1 |
Jednostka sterująca z wyświetlaczem we wkładce tablicy rozdzielczej |
10
|
| 2 |
Interfejs nawigacyjny Radio Stabilizator napięcia 2 Sterownik wyboru anteny Sterownik elektroniki sterującej, nawigacja Nawigacja/Tuner TV Wzmacniacz |
20
|
| 3 |
Stabilizator napięcia |
20
|
| 4 |
Wentylator chłodnicy, Wyłącznik termiczny wentylatora chłodnicy |
20
|
| 6 |
Przekaźnik automatycznego przerywanego mycia/wycierania
Przełącznik pompy spryskiwacza; Przełącznik przerywanej pracy wycieraczek |
25
|
| 7 |
Przekaźnik świateł awaryjnych |
15
|
| 8 |
Dwutonowy przekaźnik klaksonu
Klakson/dwutonowy klakson;
Jednostka sterująca regulacją przesuwanego szyberdachu |
25
|
| 10 |
Gniazdo przyczepy |
30
|
| 11 |
Gniazdo 12 V |
20
|
| 12 |
Zapalniczka |
15
|
| 13 |
Podgrzewany regulator siedzenia kierowcy;
Podgrzewany regulator przedniego siedzenia pasażera |
15
|
| 14 |
Przekaźnik niskiej mocy cieplnej |
30
|
| 14 |
Jednostka sterująca nagrzewnicą |
20
|
| 15 |
Układ klimatyzacji/sterownik Climatronic i wyświetlacz;
Ogrzewana tylna szyba; Przekaźnik podgrzewanej tylnej szyby |
30
|
| 16 |
Przełącznik dmuchawy świeżego powietrza;
Jednostka sterująca dmuchawą świeżego powietrza |
30
|
| 18 |
Pompa paliwa (pompa wstępnego zasilania) |
20
|
| 19 |
Podgrzewacz sondy lambda;
Podgrzewacz sondy lambda 1, za katalizatorem;
Filtr z węglem aktywnym;
Zawór elektromagnetyczny 1 (impulsowy)
Jednostka sterująca czujnikiem NOx |
20
|
| 20 |
Jednostka sterująca 4LV (układ wtrysku)
Cewka zapłonowa -1- ze stopniem wyjściowym
Cewka zapłonowa -2- ze stopniem wyjściowym
Cewka zapłonowa -3- ze stopniem wyjściowym
Cewka zapłonowa -4- ze stopniem końcowym |
20
|
| 22 |
Żarówka dwuwłóknowa do reflektora, lewa |
10
|
| 23 |
Jednostka ostrzegawcza kontroli żarówek;
Silnik regulacji zasięgu reflektorów, prawy;
Żarówka z podwójnym żarnikiem prawego reflektora |
15
|
| 24 |
Jednostka ostrzegawcza kontroli żarówek;
Silnik regulacji zasięgu reflektorów, lewy;
Żarówka z podwójnym żarnikiem lewego reflektora |
15
|
| 25 |
Jednostka sterująca elektroniką obsługującą telefon komórkowy;
Jednostka sterująca telefonem /telematyka;
Wzmacniacz antenowy, telefon komórkowy |
5
|
| 26 |
Lampka kontrolna sprawdzania żarówek;
Żarówka światła tylnego prawego
Żarówka światła bocznego prawego |
5
|
| 27 |
Jednostka ostrzegawcza kontroli żarówek
Żarówka światła tylnego, lewa
Żarówka światła bocznego, lewa |
5
|
| 28 |
Złącze diagnostyczne |
10
|
| 29 |
Złącze diagnostyczne, Włącznik świateł cofania |
15
|
| 30 |
Włącznik świateł hamowania |
10
|
| 31 |
Włącznik świateł hamowania Element grzejny (odpowietrznik skrzyni korbowej) (silnik MPI, silnik wysokoprężny);
Przepływomierz powietrza;
Przekaźnik niskiej mocy cieplnej;
Przekaźnik wysokiej mocy cieplnej;
Przełącznik tempomatu ;
Jednostka sterująca wentylatora chłodnicy;
Jednostka sterująca dodatkowej nagrzewnicy powietrza ;
Zawór recyrkulacji spalin. |
10
|
| 32 |
Oświetlenie schowka;
Oświetlenie tablicy rejestracyjnej, lewe;
Oświetlenie tablicy rejestracyjnej, prawe. |
10
|
| 33 |
Element grzejny lewego strumienia spryskiwacza
Element grzewczy prawego strumienia spryskiwacza |
5
|
| 34 |
Przekaźnik świateł awaryjnych |
10
|
| 35 |
Żarówka tylnego lewego światła przeciwmgielnego;
Przełącznik przedniego i tylnego światła przeciwmgielnego. |
15
|
| 36 |
Sygnał dźwiękowy systemu antywłamaniowego;
Klimatyzacja / Climatronic;
Jednostka sterująca i wyświetlająca ;
Przekaźnik podgrzewanej tylnej szyby ;
Przełącznik zdalnego zwalniania klapki wlewu zbiornika;
Przełącznik monitora wnętrza ;
Centralna jednostka sterująca systemu komfortu. |
10
|
| 37 |
System nawigacji ze sterownikiem napędu CD;
Sterownik wspomagania parkowania. |
10
|
| 38 |
Automatyczne, nieoślepiające lusterko wewnętrzne |
10
|
| 38 |
Zawór regulacyjny sprężarki, układ klimatyzacji;
Przekaźnik ogrzewania tylnej szyby;
Przełącznik klapy świeżego powietrza/recyrkulacji powietrza;Sterownik elektroniki sterującej, nawigacja;
Sterownik elektronicznej manualnej skrzyni biegów;
Sterownik układu wspomagania parkowania;
Sterownik wspomagania układu kierowniczego;
System nawigacji ze sterownikiem napędu CD;
Sterownik telefonu/telematyki;
Zapłon sterownik blokady wyjęcia kluczyka;
Przycisk dodatkowego ogrzewania (ECON) ;
Wzmacniacz ;
Włącznik świateł awaryjnych. |
10
|
| 39 |
Jednostka sterująca drzwiami po stronie pasażera z przodu
Jednostka sterująca drzwiami tylnymi prawymi |
10
|
| 40 |
Lampka ostrzegawcza systemu kontroli trakcji;
Przełącznik systemu kontroli trakcji ABS z jednostką sterującą EDL;
Czujnik kąta skrętu. |
10
|
| 41 |
Sterownik drzwi po stronie kierowcy;
Sterownik drzwi lewych tylnych. |
10
|
| 42 |
Alarm antywłamaniowy;
Czujnik ultradźwiękowy ;
Centralna jednostka sterująca systemu Convenience. |
10
|
| 43 |
Elektroniczna jednostka sterująca ręcznej skrzyni biegów |
10
|
| 44 |
Zawór elektromagnetyczny blokady wyjęcia kluczyka ze stacyjki;
Sterownik elektronicznej manualnej skrzyni biegów;
Sterownik lampki ostrzegawczej hamulca ręcznego;
Sterownik blokady wyjęcia kluczyka ze stacyjki. |
10
|
| 45 |
Wtryskiwacz, cylinder 1 ;
Wtryskiwacz, cylinder 2;
Wtryskiwacz, cylinder 3;
Wtryskiwacz, cylinder 4 ;
Element grzejny (odpowietrznik skrzyni korbowej) (silnik FSI) ;
Zawór regulacji ciśnienia paliwa;
Zawór regulacji rozrządu wałka rozrządu zaworów dolotowych -1-;
Zawór dozujący paliwo ;
Sterowanie przepływem powietrza w klapie kolektora dolotowego zawór;
Sterowany mapą termostat chłodzenia silnika. |
15 |

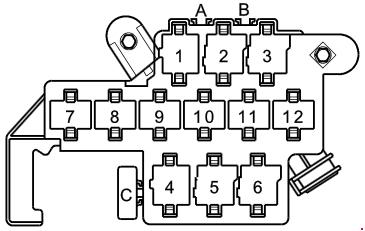

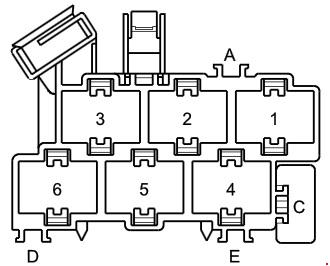

| Przekaźniki |
| 1 |
Przekaźnik wyłączający konsumenta (J511) |
| 4 |
Przekaźnik wysokiej mocy cieplnej (J360) |
| 5 |
Dwutonowy przekaźnik klaksonu (J4) |
| 6 |
Jednostka ostrzegająca o sprawdzeniu żarówek (K41) |
| 7 |
Jednostka ostrzegająca o sprawdzeniu żarówek (K41) |
| 8 |
Przekaźnik niskiej mocy cieplnej (J359) |
| 9 |
Przekaźnik odciążający styk X (J59) |
