Audi 100 i A6 C4 (1991-1997) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
12 maja, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Audi 100 i A6 C4

Dotyczy pojazdów nowych w latach:

Audi 100: 1991, 1992, 1993, 1994

Audi A6 C4: 1995, 1996, 1997.

Lokalizacje

Audi 100 i A6 C4 (1991-1997) - skrzynka bezpieczników i przekaźników

Dodatkowy przekaźnik i tablica bezpieczników nr 1;
Skrzynka bezpieczników i przekaźników (Audi 100), skrzynka bezpieczników (Audi A6);
Skrzynka przyłączeniowa nr 1;
Rozdzielnica centralna ze skrzynką przekaźnikową;
Dodatkowa puszka montażowa nr 2;
Skrzynka przyłączeniowa nr 2;
Skrzynka układu zapłonowego;
Dodatkowa puszka montażowa nr 3;
Skrzynka przyłączeniowa nr 3.

Zmiany w schematach są możliwe w zależności od wyposażenia i roku produkcji Twojego samochodu. Bądź ostrożny.

Skrzynka dodatkowa – nr 1

Znajduje się w komorze silnika. Aby uzyskać dostęp, zdejmij pokrywę ochronną, przesuwając zatrzaski.

Do samochodów wyprodukowanych przed 1994 r.

Audi 100 i A6 C4 (1991-1997) - skrzynka bezpieczników i przekaźników

Opis

Numer	Opis
1	Nieużywany
2	Przekaźnik do sterowania pasami bezpieczeństwa, światło postojowe
3	Przekaźnik opóźnienia czasowego do oświetlenia wewnętrznego
4	Nieużywany
5	Przekaźnik reflektorów
6	Nieużywany
7	Przekaźnik do włączania 3. prędkości wentylatora
8	Przekaźnik ABS
9	Nieużywany
10	Przekaźnik szyby elektrycznej
11	Przekaźnik szyby elektrycznej
12	Spryskiwacz tylnej szyby i przekaźnik wycieraczek
13	Nieużywany
14	Przekaźnik przeciążeniowy szyby elektrycznej
15	Przekaźnik ogrzewania fotela kierowcy
16	Przekaźnik ogrzewania fotela pasażera
17	Nieużywany

Zobacz także: Audi A4 i S4 (B9, 8W) (2020-2022) - skrzynka bezpieczników i przekaźników

Do samochodów wyprodukowanych od 1994 r.

Audi 100 i A6 C4 (1991-1997) - skrzynka bezpieczników i przekaźników

Opis

Numer	Opis
1	Przekaźnik sterujący wentylatora chłodzącego, gdy silnik nie pracuje
2	Przekaźnik wentylatora chłodzenia silnika
3	Przekaźnik do włączania 3. prędkości wentylatora
4	Przekaźnik świateł przeciwmgielnych
5	Nieużywany
6	Przekaźnik do systemu intensywnego mycia szkła
7	Przekaźnik świateł do jazdy dziennej
8	Przekaźnik lampki wyboru biegów
9	Przekaźnik sprzęgła klimatyzacji
10	Przekaźnik do włączania modułu klimatyzatora
11	Przekaźnik wycieraczki tylnej szyby i spryskiwacza
12	Nieużywany
13	Przekaźnik mocy głośnika
14	Jednostka kontroli stanu lampy
15	Jednostka kontroli stanu lampy
16	Sterownik wspomagania kierownicy Servotronic
17	Przekaźnik klimatyzatora
Wyłączniki automatyczne
A1	Automatyczne zamykanie okien
A2	centralny zamek
A3	Podnośniki szyb
A4	Radio
A5	ogrzewanie siedzeń
B1	pamięć regulacji siedzenia
B2	Fotel elektryczny
B3	Podgrzewane wkładki do zamków drzwi
B4	Nieużywany
B5	Szyberdach

Skrzynka główna – nr 2

Do samochodów wyprodukowanych przed 1994 r.

Audi 100 i A6 C4 (1991-1997) - skrzynka bezpieczników i przekaźników

Opis

Numer	Ampery [A]	Opis
1	15	Żarówki tylnych świateł przeciwmgielnych
2	15	System ostrzegania o zagrożeniach
3	25	Klakson, światło hamowania
4	15	Zegar, zapalniczka, klimatyzacja, oświetlenie wnętrza i bagażnika, tempomat, magnetofon radiowy
5	–	Nieużywany
6	5	Lampy do prawego tylnego światła, światła postojowego i bocznego światła obrysowego
7	5	Lampy lewego tylnego światła, światła postojowego i bocznego światła obrysowego
8	10	Prawa lampa świateł drogowych, lampka kontrolna świateł drogowych;
9		Światło drogowe lewego reflektora
10	10	Światło mijania, prawy reflektor
11	10	Światło mijania, lewy reflektor
12	15	System blokady mechanizmu różnicowego, lampa cofania, tempomat, system ogrzewania wnętrza
13	15	Pompa paliwowa
14	5	Lampy tablicy rejestracyjnej, zestawu wskaźników, popielniczki, panelu sterowania klimatyzacją, komory silnika i schowka
15	25	Silnik wycieraczek, kierunkowskazy, klimatyzacja, podgrzewane dysze spryskiwaczy przedniej szyby, czujnik temperatury wentylatora chłodzącego silnik
16	30	Podgrzewana szyba tylna, podgrzewane lusterka
17	30	System klimatyzacji (wentylator)
18	15	Tylna wycieraczka
19	10	Centralny zamek drzwi, system antykradzieżowy, ogrzewanie zamka drzwi
20	30	ogrzewanie siedzeń
21	10	Jednostka diagnostyczna
22	–	Nieużywany
23	5	Światło tablicy rejestracyjnej
24	–	Nieużywany
25	30	Silniki regulacji fotela kierowcy, jednostka pamięci fotela kierowcy
26	5	Zestaw wskaźników, lusterka elektryczne, automatyczny system kontroli, tempomat (jeśli jest zainstalowany)
27	10	Jednostka sterująca zapłonem
28	15	Jednostka sterująca wtryskiem paliwa
29	10	Podgrzewany czujnik tlenu
30	–	Nieużywany
31	–	Bezpieczniki rezerwowe
Przekaźnik
1	Nieużywany
2	Przekaźnik do włączania 2. prędkości wentylatora
3	Przekaźnik do włączania 1. prędkości wentylatora
4	Nieużywany
5	Przekaźnik rozładowczy
6	Nieużywany
7	Przekaźnik klaksonowy
8	Przekaźnik do sterowania automatyczną skrzynią biegów i systemem antykradzieżowym
9	Nieużywany
10	Przekaźnik pompy paliwa
11	Nieużywany

Zobacz także: Audi Q7 4M (2016-2019) - skrzynka bezpieczników i przekaźników

Do samochodów wyprodukowanych od 1994 r.

Bezpieczniki znajdują się po lewej stronie deski rozdzielczej.

Audi 100 i A6 C4 (1991-1997) - skrzynka bezpieczników i przekaźników

Opis

10A – Prawy reflektor świateł drogowych i lampka ostrzegawcza świateł drogowych
10A – Lewy reflektor świateł drogowych
10A – Prawy reflektor świateł mijania
10A – Lewy reflektor świateł mijania
5A – Światło po prawej stronie
5A – Światło po po lewej stronie
15A – Tablica rejestracyjna, schowek na rękawiczki, komora silnika, panel sterowania temperaturą, lampki popielniczki i deski rozdzielczej
15A – Zegar, lampki do czytania mapy, lampka oświetlenia bagażnika, zapalniczka, lampki oświetlenia wnętrza, lampki wizjera, komputer pokładowy, regulatory lusterek wstecznych, programowalne regulatory siedzeń
10A – Światła stopu
15A – Lampka ostrzegawcza
30A – Wentylator nagrzewnicy, klimatyzator
30A – Podgrzewana tylna szyba i lusterka wsteczne
25A – Wycieraczki, kierunkowskazy, wentylator chłodzący, nagrzewnice zraszaczy, czujnik temperatury oleju w skrzyni biegów
15A – Światła cofania, spryskiwacze szyb, tempomat, blokada mechanizmu różnicowego, czujnik wielofunkcyjny, czujnik prędkościomierza, filtr wody, automatyczna skrzynia biegów
5A – Tablica przyrządów, lusterka wsteczne, komputer pokładowy
15A – Światła przeciwmgielne
20A – Pompa paliwa, zawór ogrzewania
15A – Wycieraczka tylnej szyby
25A – Układ diagnostyczny, sygnał dźwiękowy, przekaźnik wentylatora
5A – Tempomat, automatyczna skrzynia biegów
15A – ABS

Zobacz także: Audi A4 i S4 (B8, 8K) (2013) - skrzynka bezpieczników i przekaźników

Rozdzielnica centralna – nr 4

Tylko dla samochodów Audi A6 C4

Audi 100 i A6 C4 (1991-1997) - skrzynka bezpieczników i przekaźników

Opis

Numer	Opis
1	Przekaźnik rozładowczy
2	Przekaźnik klaksonowy
3	Przekaźnik układu spryskiwaczy reflektorów
4	Przekaźnik centralnego zamka Przekaźnik świateł tylnych (manualna skrzynia biegów) Przekaźnik automatycznej skrzyni biegów (P/N)
5	Przekaźnik przerwania pracy wycieraczki i spryskiwacza
6	Przekaźnik pompy paliwa

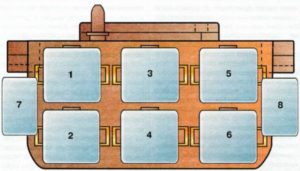

Dodatkowa puszka montażowa – nr 5

Audi 100 i A6 C4 (1991-1997) - skrzynka bezpieczników i przekaźników

Opis

Numer	Opis
1	Jednostka sterująca okna elektrycznego
2	Jednostka sterująca okna elektrycznego
3	Elektryczna jednostka sterująca lusterek wstecznych Automatyczne zamykanie szyb
4	Elektryczna jednostka sterująca lusterka wstecznego ABS combi
5	Moduł sterowania blokadą zmiany biegów
6	Automatyczna skrzynia
7	Bezpiecznik wentylatora chłodzącego Elektroniczny moduł sterujący tłumieniem (bezpiecznik)
8	Wentylator chłodzący (bezpiecznik)

Skrzynka przyłączeniowa 3 – nr 9

Opis

Numer	Opis
1	Nieużywany
2	Przekaźnik lampki ostrzegawczej poduszki powietrznej
3	Nieużywany
4	Nieużywany
5	Pomocniczy przekaźnik pompy powietrza
6	Nieużywany
7	Nieużywany
8	Bezpiecznik dodatkowej pompy powietrza w kolektorze wydechowym
