Schematy skrzynek bezpieczników i przekaźników – Alfa Romeo Stelvio
Dotyczy pojazdów wyprodukowanych w latach:
2020, 2021.

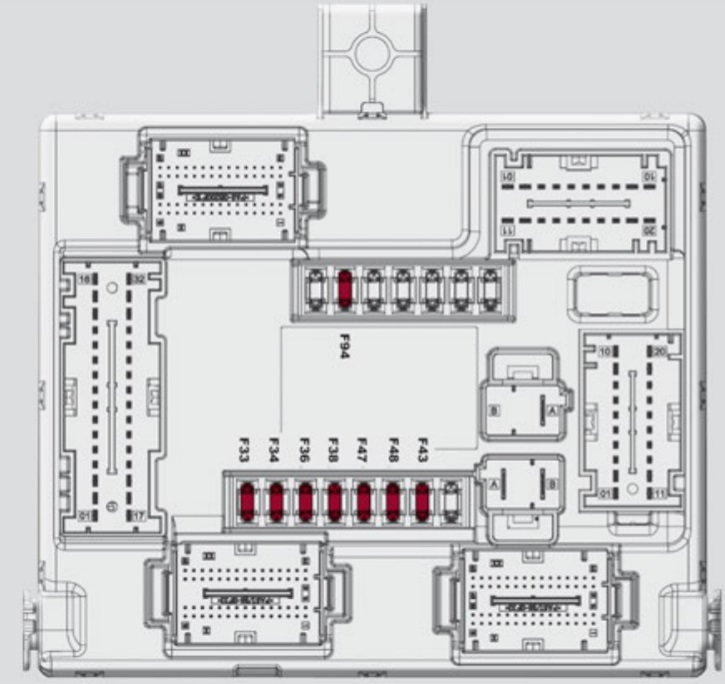

Skrzynka bezpieczników pod podnóżkiem po stronie pasażera
| Numer |
Opis |
Ampery [A] |
| F33 |
Szyba przednia (po stronie kierowcy) |
25 |
| F34 |
Szyba przednia (po stronie pasażera) |
25 |
| F36 |
Zasilanie systemu informacyjnego i rozrywkowego, systemu klimatyzacji, alarmu;
Zasilanie składania lusterek zewnętrznych;
System EOBD;
Port USB. |
15 |
| F38 |
Urządzenie Safe Lock (odblokowanie drzwi po stronie kierowcy – jeśli jest na wyposażeniu);
Odblokowanie drzwi;
Zamek centralny. |
20 |
| F43 |
Pompa spryskiwacza przedniej szyby |
20 |
| F47 |
Tylne lewe okno elektryczne |
25 |
| F48 |
Tylne prawe okno elektryczne |
25 |
| F94 |
Cewka nagrzewnicy tylnej szyby |
15 |

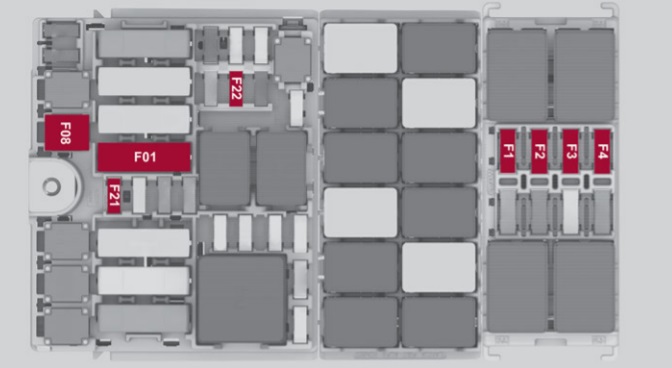

Skrzynka bezpieczników w bagażniku
| Numer |
Opis |
Ampery [A] |
| F01 |
Moduł odbiornika (TTM/TTEBM) |
40 |
| F08 |
System Hi-Fi |
30 |
| F21 |
I-Drive;
Gniazdo USB;
AUX;
Ładowarka USB. |
10 |
| F22 |
KL15/a Gniazdo zasilania 12V w bagażniku |
20 |
| F1 |
Zasilanie sterownika oświetlenia przyczepy (+30) |
20 |
| F2 |
Zasilanie sterownika oświetlenia przyczepy (+30) |
15 |
| F3 |
Gniazdo przyczepy (tylko EMEA) (+30) |
10 |
| F4 |
Hak holowniczy (+15) |
10 |
