Alfa Romeo Stelvio (2017-2019) – skrzynka bezpieczników i przekaźników

  • Jakub Wojciechowski
  • 11 stycznia, 2023

Schemat skrzynek bezpieczników i przekaźników – Alfa Romeo Stelvio

Dotyczy pojazdów nowych w latach:

2017, 2018, 2019.

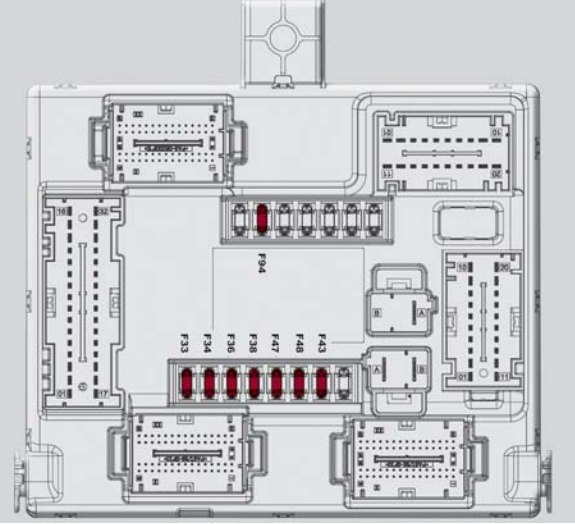

Przedział pasażerski

Skrzynka bezpieczników znajduje się pod podnóżkiem po stronie pasażera.

Alfa Romeo Stelvio (2017-2019) - skrzynka bezpieczników i przekaźników
Opis Numer Ampery [A]
Elektrycznie sterowana przednia szyba (po stronie kierowcy) F33 25
Elektrycznie sterowana przednia szyba (po stronie pasażera) F34 25
Zasilanie systemu informacyjnego i rozrywkowego, system kontroli klimatu, alarm, elektryczne składanie lusterek zewnętrznych, system EOBD, port USB F36 15
Urządzenie Safe Lock (odblokowanie drzwi po stronie kierowcy – jeśli jest w wyposażeniu), odblokowanie drzwi, centralny zamek F38 20
Pompka spryskiwacza szyby przedniej F43 20
Elektrycznie sterowana tylna lewa szyba F47 25
Elektrycznie sterowana tylna prawa szyba F48 25
Cewka ogrzewania tylnej szyby F94 15
Zobacz także:  Alfa Romeo 147 facelifting (2005-2010) - skrzynka bezpieczników i przekaźników

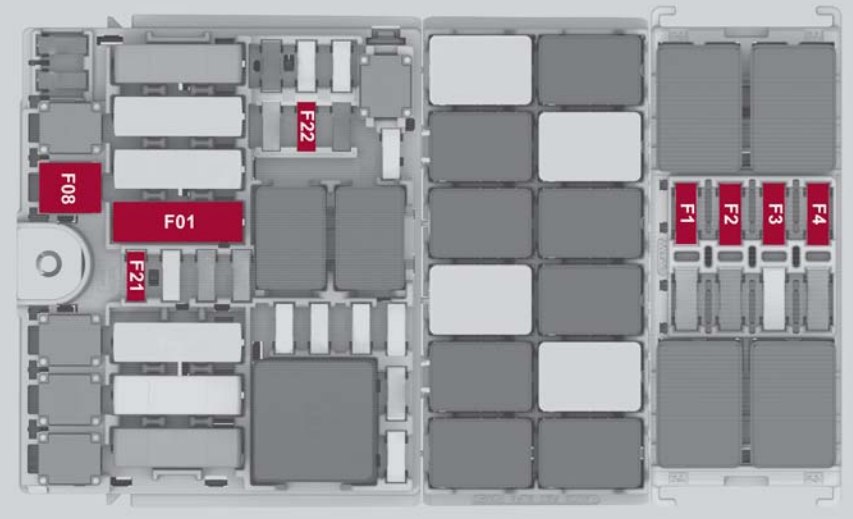

Bagażnik

Skrzynka bezpieczników znajduje się po prawej stronie bagażnika za osłoną boczną.

Alfa Romeo Stelvio (2017-2019) - skrzynka bezpieczników i przekaźników
Opis Numer Ampery [A]
Moduł odbiornika (TTM/TTEBM) F01 40
Zestaw audio F08 30
I-Drive / Gniazdo USB / AUX / Ładowarka USB F21 10
KL15/a Gniazdo zasilania 12V w bagażniku F22 20
Zasilanie sterownika świateł przyczepy (+30) F1 20
Zasilanie sterownika świateł przyczepy (+30) F2 15
Gniazdo przyczepy (tylko EMEA) (+30) F3 10
Hak holowniczy (+15) F4 10
