Alfa Romeo Giulietta (2010-2013) – skrzynka bezpieczników i przekaźników

Spis treści

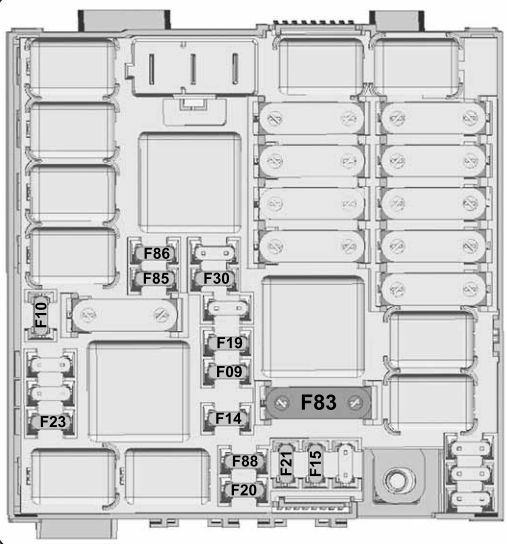

Schemat skrzynek bezpieczników i przekaźników – Alfa Romeo Giulietta

Dotyczy pojazdów nowych w latach:

2010, 2011, 2012, 2013.

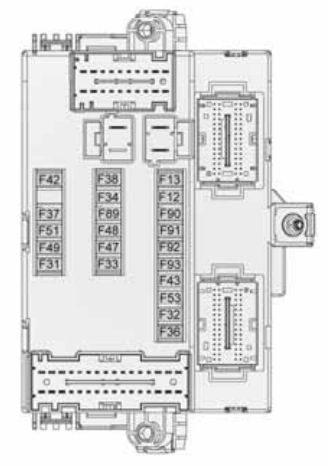

Alfa Romeo Giulietta (2010-2013) - skrzynka bezpieczników i przekaźników

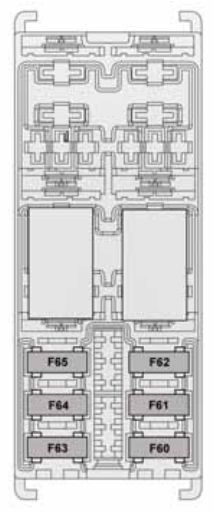

Alfa Romeo Giulietta (2010-2013) - skrzynka bezpieczników i przekaźników

Światło	Bezpiecznik	Ampery [A]	Lokalizacja
Prawe światło drogowe	F91	7,5	Panel
Lewe światło drogowe	F90	7,5	Panel
Prawe światło mijania (wersje z reflektorami halogenowymi)	F12	7,5	Panel
Lewe światło mijania (wersje z reflektorami halogenowymi)	F13	7,5	Panel
Prawe światło mijania (wersje z reflektorami Bi-Xenon)	F12	15	Panel
Lewe światło mijania (wersje z reflektorami Bi-Xenon)	F13	15	Panel
Prawe światło przeciwmgłowe	F93	7,5	Panel
Lewe światło przeciwmgłowe	F92	7,5	Panel
Oświetlenie bagażnika/Oświetlenie osłony przeciwsłonecznej/Oświetlenie kałuży w drzwiach/Oświetlenie schowka na rękawiczki/Oświetlenie sufitowe przednie/tylne Wyświetlacz Radionavigator	F32	10	Panel

Opis	Bezpiecznik	Ampery [A]	Lokalizacja
Zasilanie pompy spryskiwaczy reflektorów	F09	30	Komora silnika
Klakson	F10	15	Komora silnika
sprężarka klimatyzacji	F19	7,5	Komora silnika
Ogrzewana tylna szyba	F20	30	Komora silnika
Pompa paliwowa	f21	15	Komora silnika
Pompa paliwowa	F21	20	Komora silnika
Różne urządzenia	F31	5	Panel
Elektryczna szyba tylna (lewa strona)	F33	20	Panel
Elektrycznie sterowana tylna szyba (prawa strona)	F34	20	Panel
+30	F36	10	Panel
Różne urządzenia	f37	7,5	Panel
Centralny zamek	F38	20	Panel
Zasilacz Body Computer	F42	5	Panel
Dwukierunkowa pompka spryskiwacza szyby przedniej	F43	20	Panel
Elektrycznie sterowana przednia szyba (po stronie kierowcy)	F47	20	Panel
Elektrycznie sterowana przednia szyba (po stronie pasażera)	F48	20	Panel
Różne urządzenia	F49	5	Panel
Różne urządzenia	F51	5	Panel
+30	F53	7,5	Panel
Regulacja odcinka lędźwiowego	F60	15	Rozruch
Podgrzewacz przedniego siedzenia	F61	15	Rozruch
Wzmacniacz BOSE + Subwoofer	F62	20	Rozruch
Ruch lewego przedniego siedzenia	F63	15	Rozruch
Ruch prawego przedniego siedzenia	F64	15	Rozruch
Elektryczny szyberdach	F65	15	Rozruch
Zapalniczka/gniazdko elektryczne	F85	15	Rozruch
Gniazdo zasilania 12V w bagażniku	F86	15	Rozruch
IBS Czujnik stanu naładowania akumulatora do systemu Start&Stop	F87	5	Rozruch
Odszraniacze lusterek zewnętrznych	F88	7,5	Rozruch
