Schemat skrzynek bezpieczników i przekaźników – Alfa Romeo Giulia 952
Dotyczy pojazdów nowych w latach:
2016, 2017, 2018, 2019.
Komora silnika
Zacisk bezpiecznika akumulatora
| Numer |
Opis |
Ampery [A] |
| F5A |
System ORC (zapalnik pirotechniczny) |
Nie dotyczy |
| F71 |
IBS (ABS) |
30 |
| F72 |
BCM 1 |
70 |
| F73 |
BCM 2 |
70 |
| F74 |
Tylny PDC |
175 |
Słupek skoku akumulatora
| Numer |
Opis |
Ampery [A] |
| F100A |
Wentylator chłodnicy silnika |
80 |
| F101 |
EPS |
80 |
Centrum dystrybucji zasilania (PDC)
| BEZPIECZNIKI |
| Numer |
Opis |
Ampery [A] |
| F01 |
Moduł ABS MK C1 |
70 |
| F02 |
Jednostka sterująca świec żarowych |
60 |
| F03 |
Do przekaźnika BCM T38 |
30 |
| F04 |
Wentylatory modułu ABS |
40 |
| F06 |
Rozdzielacz |
30 |
| F07 |
Przekaźnik główny (główny 2.9V6) |
50 |
| F08 |
Nie dotyczy |
40 |
| F09 |
+30 ECM (2.02GME – 2.9V6 Salve); +30 P86 przekaźnik główny |
7,5 |
| F10 |
Klakson |
15 |
| F11 |
Obciążenia wtórne silnika (2.02GME) |
15 |
| Główne obciążenia silnika (podrzędny 2.9V6) |
| F14 |
Nagrzewnica nadmuchowa (2,2JTDM) |
15 |
| F 16 |
KL15 z ECM, ATX, DCTM |
5 |
| F17 |
ECM (2.2JTDM) |
15 |
| F18 |
+30 ATC (jeśli jest na wyposażeniu) |
Nie dotyczy |
| F19 |
Sprężarka klimatyzacji |
10 |
| F20 |
Nie dotyczy |
7,5 |
| F22 |
Główne obciążenia silnika ECM (podrzędne 2.9V6 i 2.2JTDM) |
20 |
| F23 |
Dodatkowa elektryczna pompa wody (2.9V6/2.2JTDM) |
20 |
| F24 |
Do obciążeń wtórnych silnika JTDM |
15 |
| F30 |
Dźwignia KL30 ATX |
10 |
| F82 |
Wycieraczki szyby samochodowej |
20 |
| F83 |
AWD* |
25 |
| F84 |
+30 ECM 2.9 V6 Master |
7,5 |
| F87 |
Pompa elektryczna obwodu chłodzenia oleju Gerarbox (2,9 V6) |
15 |
| F89 |
Pompka spryskiwaczy reflektorów |
30 |
| F90 |
Lewy siłownik rozdzielacza (podrzędny) |
20 |
| FXX |
Siłownik rozdzielacza prawego (główny) |
20 |
| PRZEKAŹNIKI |
| Przekaźnik |
Opis |
Ampery [A] |
| T07 |
Przekaźnik główny (główny 2.9V6) |
Nie dotyczy |
| T09 |
Przekaźnik główny (JTDM, GIMe, 2.9V6 slave) |
Nie dotyczy |
| T17 |
Pompka spryskiwaczy reflektorów |
Nie dotyczy |

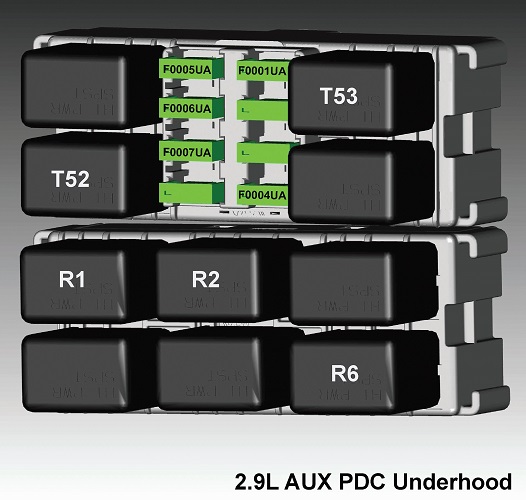

2,9 l AUX PDC
| BEZPIECZNIKI |
| Numer |
Opis |
Ampery [A] |
| F1 |
Siłowniki rozdzielacza |
10 |
| F4 |
Drugorzędny |
5 |
| F5 |
Obciążenia wtórne (podrzędne) |
25 |
| F7 |
Obciążenia podstawowe ECM master |
20 |
| PRZEKAŹNIKI |
| Przekaźnik |
Opis |
| R1 |
Klaksony |
| R2 |
Sprzęgło klimatyzacji |
| R6 |
Elektromagnes rozrusznika 1 |
| T52 |
Pompa wodna |
| T53 |
Kontrola przedmuchu |

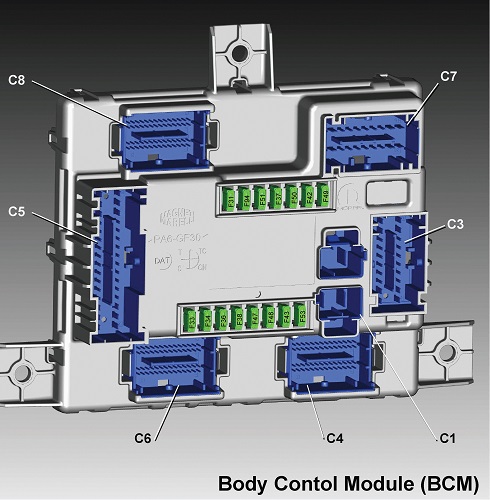

Moduł kontroli nadwozia (BCM)
| BEZPIECZNIKI |
| Numer |
Opis |
Ampery [A] |
| F31 |
Zasilacz Int/A (włączony) |
7,5 |
| F33 |
Silnik elektrycznego podnośnika szyby po stronie kierowcy |
25 |
| F34 |
Elektrycznie sterowany silnik szyby po stronie pasażera |
25 |
| F36 |
Zasilanie bezpośrednie z akumulatora +30 |
15 |
| F37 |
Zasilacz wewnętrzny (włączony) |
10 |
| F38 |
Centralny zamek w drzwiach |
20 |
| F42 |
Zasilacz Int key-on (możliwe zastosowanie do ECU 6.1) |
7,5 |
| F43 |
Pompka spryskiwacza szyby przedniej |
20 |
| F47 |
Silnik tylnej szyby elektrycznej po lewej stronie |
25 |
| F48 |
Silnik tylnej szyby elektrycznej po lewej stronie |
25 |
| F49 |
Zasilacz wewnętrzny z kluczem |
7,5 |
| F50 |
Zasilacz Int key-on (możliwe zastosowanie do ECU 6.1) |
7,5 |
| F51 |
Nie dotyczy |
7,5 |
| F53 |
Zasilanie bezpośrednie z akumulatora +30 |
7,5 |
| F94 |
Gniazdka elektryczne |
15 |
Przedział pasażerski
Bezpieczniki znajdują się po stronie pasażera.
| Opis |
Numer |
Ampery [A] |
| Elektrycznie sterowana przednia szyba (po stronie kierowcy) |
F33 |
25 |
| Elektrycznie sterowana przednia szyba (po stronie pasażera) |
F34 |
25 |
| Zasilanie dla systemu Connect, systemu kontroli klimatu, alarmu, składanych lusterek zewnętrznych, systemu EOBD, portu USB |
F36 |
15 |
| Urządzenie Safe Lock (odblokowanie drzwi po stronie kierowcy – jeśli jest na wyposażeniu), odblokowanie drzwi, centralny zamek |
F38 |
20 |
| Pompka spryskiwacza szyby przedniej |
F43 |
20 |
| Elektrycznie sterowana tylna lewa szyba |
F47 |
25 |
| Elektrycznie sterowana tylna prawa szyba |
F48 |
25 |
| Cewka ogrzewania tylnej szyby, zapalniczka |
F94 |
15 |

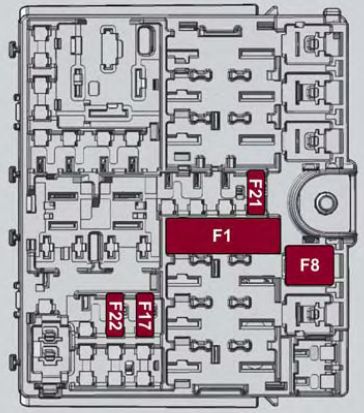

Bagażnik
| Opis |
Numer |
Ampery [A] |
| Moduł haka holowniczego (TTM) |
F1 |
40 |
| Zestaw audio |
F8 |
30 |
| Ładowanie USB KL15/a (C070) |
F17 |
7,5 |
| Port I-Drive / USB / AUX |
F21 |
10 |
| KL15/a Gniazdo zasilania 12V (R053) |
F22 |
20 |
Bagażnik – centrum dystrybucji zasilania (PDC)
| BEZPIECZNIKI |
| Numer |
Alternatywny |
Opis |
Ampery [A] |
| F01 |
Bezpiecznik F01 40A |
TTM |
40 |
| F01 |
Fo1TT |
TTM (holowanie przyczepy) |
15 |
| F02 |
UŻYJ F02 40A |
Kontrola domeny podwozia ECU |
40 |
| F02 |
F02TT |
Sterowanie domeną podwozia ECU (holowanie przyczepy) |
15 |
| F03 |
F03TT |
Nie dotyczy (holowanie przyczepy) |
10 |
| F04 |
BEZPIECZNIK F04 40A |
Podgrzewany filtr |
40 |
| F04 |
F04TT |
Podgrzewany filtr (holowanie przyczepy) |
10 |
| F05 |
BEZPIECZNIK F05 40A |
Wentylator HVAC |
40 |
| F06 |
BEZPIECZNIK F06 30A |
TV/M/LSDM (zasilanie) |
30 |
| F07 |
BEZPIECZNIK F04 60A |
PTC3 |
60 |
| F08 |
BEZPIECZNIK F08 30A |
HI-FI |
30 |
| F09 |
BEZPIECZNIK F09 20A |
Elektryczny ruch fotela pasażera |
20 |
| F10 |
BEZPIECZNIK 10 10A/15A |
ANC (system dźwiękowy) |
10A/15A |
| F14 |
BEZPIECZNIK F14 15A |
KL30ATX |
15 |
| F15 |
BEZPIECZNIK F15 40A |
PTC1 |
40 |
| F17 |
BEZPIECZNIK F17 7,5A |
KL15/A USB REACHER |
7,5 |
| F18 |
BEZPIECZNIK F18 10A |
Elektryczny ruch fotela kierowcy |
10 |
| F19 |
BEZPIECZNIK F19 7,5A |
Kontrola domeny podwozia KL30 ECU |
7,5 |
| F20 |
BEZPIECZNIK F20 25A |
Zasilanie elektryczne fotela kierowcy + ogrzewanie kierowcy i pasażera |
25 |
| F21 |
BEZPIECZNIK F21 10A |
Port I-DRIVE/USB/AUX |
10 |
| F22 |
BEZPIECZNIK F22 10A |
Gniazdo zasilające KL15/A 12V |
20 |
| F23 |
BEZPIECZNIK F23 20A |
Szyberdach (BCM) |
20 |
| F81 |
BEZPIECZNIK F81 60A |
PTC2 |
60 |
| F82 |
BEZPIECZNIK F82 20A |
BCM dla przekaźnika kluczyka |
20 |
| F83 |
BEZPIECZNIK F83 30A |
Pompa paliwa (2.9V/2.2 JTDM) |
30 |
| F84 |
BEZPIECZNIK F84 5A |
TVM/LSDL (elektroniczny) |
5 |
| F88 |
BEZPIECZNIK F88 7,5A |
Podgrzewane lusterka/podgrzewane dysze spryskiwaczy szyby przedniej |
7,5 |
| F89 |
BEZPIECZNIK F89 30A |
Odmrażacz tylnej szyby |
30 |
| F30 |
BEZPIECZNIK F90 5A |
ZJD |
5 |
| PRZEKAŹNIKI |
| Przekaźnik |
Alternatywny |
Opis |
Ampery [A] |
| R3 |
Nie dotyczy |
Holowanie przyczepy |
Nie dotyczy |
| T02 |
Nie dotyczy |
Aktywne tłumienie |
Nie dotyczy |
| T07 |
Nie dotyczy |
PTC 3 |
Nie dotyczy |
| T08 |
Nie dotyczy |
Siedzenie elektryczne |
Nie dotyczy |
| T09 |
Nie dotyczy |
Gniazdo zasilania |
Nie dotyczy |
| T10 |
Nie dotyczy |
Pompa paliwowa |
Nie dotyczy |
| T17 |
Nie dotyczy |
Odszraniacz tylny |
Nie dotyczy |
| T20 |
Nie dotyczy |
Silnik dmuchawy |
Nie dotyczy |
| T31 |
Nie dotyczy |
Podgrzewacz filtra |
Nie dotyczy |
