Schematy skrzynek bezpieczników i przekaźników – Alfa Romeo 166

Dotyczy pojazdów wyprodukowanych w latach:

2003, 2004, 2005, 2006, 2007.

Za zapalniczkę w Alfa Romeo 166 odpowiada bezpiecznik 7 w skrzynce bezpiecznikowej w bagażniku.

Bezpieczniki i przekaźniki w jednostce sterującej

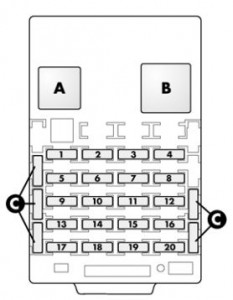

Alfa Romeo 166 – bezpieczniki – jednostka sterująca

Bezpieczniki głównych urządzeń znajdują się w jednostce sterującej pod deską rozdzielczą, po lewej stronie kolumny kierownicy.

Bezpieczniki i przekaźniki w komorze silnika

Alfa Romeo 166 – bezpieczniki – komora silnika

Numer	Opis
A	Światła mijania
B	Wentylator klimatyzacji
C	Klakson
D	Przednie światło przeciwmgielne
E	Wersje benzynowe (pojedynczy wentylator): chłodnica silnika (wysoka prędkość)
E	Wersje JTD (z dwoma wentylatorami): chłodnica silnika (wysoka prędkość).
F	Sprężarka do kondycjonera
H	Wersje benzynowe: chłodnica silnika (niska prędkość).
H	Wersje JTD (z dwoma wentylatorami): chłodnica silnika (wysoka prędkość).
L	. Pompa paliwowa
M	Elektroniczny przekaźnik główny wtrysku
N	Rozrusznik
P	Ogrzewanie filtra oleju napędowego (wersje JTD).
P	Wersje JTD (z dwoma wentylatorami): chłodnica silnika (niska prędkość).

Bezpieczniki i przekaźniki w bagażniku

Alfa Romeo 166 – bezpieczniki – bagażnik

Numer	Opis
A	Siłownik mieszania powietrza; Klimatyzator; Sterowanie dodatkową nagrzewnicą (wersje JTD).
B	Przekaźnik ogrzewania tylnej szyby
C	Sterowanie ogrzewaniem siedzenia; Elektrochromowe lusterko drogowe; Osłona przeciwsłoneczna; Czujnik deszczu; Jednostka sterująca czujnika parkowania; Lampka kontrolna lusterka bocznego; Odbiornik pilota; Jednostka sterująca systemu alarmowego; Sterowanie szyb kierowcy lampka ostrzegawcza LOCK.
D	Ogrzewanie szyby przedniej; Rozmrażanie lusterek zewnętrznych.
E	Ogrzewanie przednich siedzeń; Tylne gniazdo prądowe; Elektryczna regulacja przednich siedzeń; Elektrycznie sterowany szyberdach.
F	Kierunkowskazy; Ustawienie wstępne przyczepy.

Podsumowanie tabeli bezpieczników

Oświetlenie zewnętrzne	Numer	Ampery [A]	Lokalizacja
Światła hamowania (przełącznik)	9	5	86
Światła hamowania (przełącznik)	1	15	86
Kierunkowskazy	12	10	93
Oświetlenie zewnętrzne (sterowanie)	5	10	86
Przednie światła przeciwmgielne	16	15	89
Reflektory i czujnik położenia reflektorów (reflektory gazowo-wyładowcze)	6	7,5	86
Jednostka sterująca IGE:
– włącznik świateł hamowania	1	15	86
– światła stopu	9	5	86
– reflektor	11	15	86
– światła pozycyjne lewe	17	10	86
– zespoły świateł tylnych	15	10	86
– światła pozycyjne prawe	8	10	86
Lewe światło mijania	12	15	89
Światła cofania (tylko wersje z manualną skrzynią biegów)	13	10	86
Prawe światła mijania	10	15	89

Oświetlenie wewnętrzne	Numer	Ampery [A]	Lokalizacja
Ściemniacz oświetlenia deski rozdzielczej	5	10	86
Lampka kontrolna lusterka bocznego	15	10	93
Oświetlenie schowka podręcznego	5	10	86
Kontrolka ogrzewania siedzenia	15	10	93
Oświetlenie osłony przeciwsłonecznej	15	10	93

System/komponent	Numer	Ampery [A]	Lokalizacja
Jednostka sterująca ABI	13	10	86
Jednostka sterująca ABI – Centralny zamek	19	20	93
Jednostka sterująca ABI – Szyba przednia lewa	18	20	93
Jednostka sterująca ABI – Szyba przednia prawa	3	20	93
Jednostka sterująca ABI – Szyba tylna lewa	14	20	93
Jednostka sterująca ABI – Tylne prawe okno elektryczne	17	20	93
Jednostka sterująca ABS	9	5	86
	7	40	89
	3	40	89
Dodatkowa nagrzewnica (wersje JTD)	17	20	89
Dodatkowa nagrzewnica (wersje JTD)	13	10	93
System alarmowy (jednostka sterująca)	12	10	93
System alarmowy (jednostka sterująca)	15	10	93
System kodów Alfa Romeo	20	5	86
System kodów Alfa Romeo	16	5	86
Telefon komórkowy (słuchawka)	18	5	86
Telefon komórkowy (słuchawka)	5	10	86
Centralny zamek (jednostka sterująca ABI)	19	20	93
Zapalniczka	7	20	86
Wentylator klimatyzacji	2	30	89
Jednostka kontroli klimatu	19	5	86
Sprężarka do kondycjonera	13	7,5	89
Tempomat	5	10	86
Ogrzewanie filtra oleju napędowego (wersje JTD)	23	30	89
Ogrzewanie filtra oleju napędowego (wersje JTD)	5	40	89
Rozmrażanie lusterek zewnętrznych	2	7,5	93
Elektrochromowe lusterko do jazdy	15	10	93
Elektroniczna jednostka sterująca wtryskiem	20	10	89
	21	15	89
	22	20	89
Elektroniczny system wtrysku	16	5	86
Jednostka sterująca silnika	18	7,5	89
Sterownik chłodzenia silnika	16	5	86
Wentylator chłodnicy silnika	4	60	89
Wentylator chłodnicy silnika	5	40	89
System EOBD (gniazdo)	18	5	86
Szyba przednia lewa (jednostka sterująca ABI)	18	20	93
Szyba przednia prawa RH (jednostka sterująca ABI)	3	20	93
Elektryczna regulacja fotela przedniego LH	6	30	93
Elektryczna regulacja fotela przedniego prawego	5	30	93
Ocieplenie przedniego siedzenia po lewej stronie	9	10	93
Ogrzewanie fotela przedniego prawego	8	10	93
Pompa paliwowa	19	15	89
Cewka przekaźnika pompy paliwa (skrzynka silnika)	16	5	86
Świeca żarowa (wersje JTD)	8	60	89
Spryskiwacz reflektorów (przerywany)	12	20	86
Klaksony	11	15	89
System ICS	5	10	86
	6	7,5	86
	7	20	86
	18	5	86
Tablica przyrządów	6	7,5	86
Tablica przyrządów	18	5	86
Nawigator	18	5	86
Czujniki parkowania (jednostka sterująca)	15	10	93
Elektrycznie sterowane szyby (lampka kontrolna BLOKADA)	15	10	93
Elektryczny szyberdach	10	20	93
Ustawienie wstępne	4	–	93
Ustawienie wstępne	11	–	93
Czujnik deszczu	15	10	93
Tylne gniazdo prądowe	16	20	93
Szyba tylna lewa (jednostka sterująca ABI)	14	20	93
Tylne okno elektryczne prawe (jednostka sterująca ABI)	17	20	93
Ogrzewanie tylnej szyby	1	30	93
Cewka przekaźnika T21, T22, T23 (bagażnik)	3	5	86
Cewka przekaźnika T24 (bagażnik)	5	10	86
Odbiór zdalnego sterowania	15	10	93
Wzmacniacz dźwięku	20	25	93
System dźwiękowy	4	15	86
Elementy sterujące systemem dźwiękowym na kierownicy.	5	10	86
Rozrusznik	1	30	89
Wstępne ustawienie przyczepy	12	10	93
Ogrzewanie szyby przedniej	7	15	93
Wycieraczki	14	25	86
