Schematy skrzynek bezpieczników i przekaźników – Alfa Romeo 156
Dotyczy pojazdów wyprodukowanych w latach:
1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.
Skrzynki bezpieczników w przedziale pasażerskim
Bezpieczniki i przekaźniki w głównej skrzynce bezpieczników
Bezpieczniki głównych urządzeń znajdują się w jednostce sterującej pod deską rozdzielczą, po lewej stronie kolumny kierownicy.
Aby uzyskać dostęp do głównej skrzynki bezpieczników, zdejmij panel (A), zwalniając zaczepy (B) w kierunku strzałki poniżej i wykręć śrubę (C).
| Numer |
Ampery [A] |
Opis |
| 1 |
10 |
Prawe światło drogowe |
| 2 |
10 |
Lewe światło drogowe
Lampka ostrzegawcza świateł drogowych |
| 3 |
20 |
System blokowania drzwi
Oświetlenie bagażnika |
| 4 |
20 |
Prawe światło mijania/światła ksenonowe (opcja) |
| 10 |
Urządzenie do ustawiania reflektorów |
| 5 |
30 |
Elektrycznie sterowane przednie szyby |
| 6 |
10 |
Prawe przednie światło pozycyjne
Lewe tylne światło pozycyjne
Prawe oświetlenie tablicy rejestracyjnej
Prawa tylna osłona przeciwmgłowa |
| 7 |
10 |
Lewe przednie światło pozycyjne
Prawe tylne światło pozycyjne
Lewe oświetlenie tablicy rejestracyjnej
Lewa tylna osłona przeciwmgielna |
| 8 |
20 |
Reflektor lewego światła mijania/lampy ksenonowe (opcja) |
| 9 |
15 |
Zapalniczka do cygar
Czujnik zapachu
System kontroli klimatu |
| 10 |
20 |
Wycieraczka szyby przedniej
Spryskiwacz szyby przedniej
Wycieraczka szyby tylnej
Czujnik deszczu (opcja) |
| 11 |
20 |
Klakson |
| 12 |
10 |
Oświetlenie wnętrza samochodu i schowka podręcznego
Zestaw wskaźników
Nagłośnienie
Gniazdo diagnostyczne
Elektroniczny system alarmowy |
| 13 |
10 |
Tempomat (opcja)
Światła cofania
Nagłośnienie
Oświetlenie wnętrza samochodu i schowka w desce rozdzielczej
GSM Box for Connect
Elektroniczny system ostrzegawczy
Navigator
Regulacja lusterek bocznych
Pilot zdalnego sterowania |
| 14 |
10 |
Kierunkowskazy
Światła ostrzegawcze |
| 15 |
30 |
Ogrzewanie tylnej szyby
Odszranianie lusterek bocznych
Lampka ostrzegawcza ogrzewania tylnej szyby |
| D |
– |
Zapasowy |
| Przekaźnik |
| A |
Przekaźnik świateł mijania |
| B |
Przekaźnik szyberdachu, ogrzewania siedzenia, sterowania elektrycznie tylną szybą, elektrycznej regulacji siedzenia |
Bezpieczniki nad główną skrzynką bezpieczników
Bezpieczniki zabezpieczające niektórych urządzeń są zgrupowane w trzech pojemnikach umieszczonych nad główną skrzynką bezpieczników, do których dostęp uzyskuje się po zdjęciu panelu.
| Numer |
Ampery [A] |
Opis |
| 1 |
7,5 |
Usługi wyłączone wraz z uruchomieniem |
| 2 |
10 |
System poduszek powietrznych |
| 3 |
10 |
Steruje oświetleniem
Światła stopu |
| 4 |
20 |
Lewa tylna szyba sterowana elektrycznie |
| 5 |
20 |
Prawe tylne elektryczne okno |
| 6 |
10 |
Tylne sterowanie oświetleniem ze świateł bocznych |
| 7 |
30 |
Elektryczne otwieranie bagażnika |
| 8 |
30 |
Ogrzewanie foteli
Szyberdach
Elektryczna regulacja foteli |
| 9 |
25 |
System HI-FI BOSE |
| 10 |
20 |
Dodatkowe gniazdko elektryczne w bagażniku (wersje Sportwagon) |
| 11 |
10 |
Układ ABS |
| 12 |
7,5 |
Zasilanie akumulatorowe układu wtryskowego
Alfa Romeo CODE |
| 13 |
7,5 |
System Alfa Romeo CODE
Elektroniczny układ zapłonowy i wtryskowy |
| 14 |
15 |
Elektroniczny układ zapłonowy i wtryskowy |
| 15 |
15 |
Elektroniczny układ zapłonowy i wtryskowy |
| 16 |
15 |
Światła przeciwmgielne |

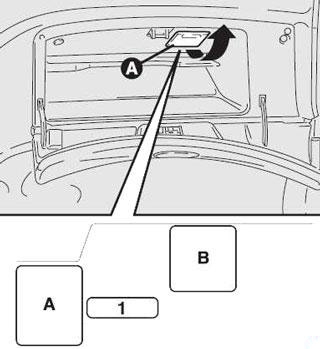

Bezpieczniki i przekaźniki w schowku podręcznym
Niektóre bezpieczniki i przekaźniki dla usług świadczonych na zamówienie lub tylko dla określonych wersji rynkowych znajdują się na wsporniku za schowkiem w desce rozdzielczej.
Aby uzyskać dostęp do bezpieczników, zdejmij (A) mocowaną na wcisk pokrywę. Dostęp do przekaźników uzyskuje się po wyjęciu schowka.
| Numer |
Ampery [A] |
Opis |
| 1 |
20 |
Spryskiwacz reflektora |
| Przekaźnik |
| A |
Przekaźnik światła przeciwmgielnego (gdzie jest wymagany) |
| B |
Timer spryskiwaczy reflektorów (gdzie jest wymagany) |
Bezpieczniki komory silnika
Schemat skrzynki bezpieczników komory silnika
| Numer |
Ampery [A] |
Opis |
| 1 |
40 |
Wentylator przedziału pasażerskiego (wersje benzynowe) |
|
80 |
Ogólne zaopatrzenie serwisowe (wersje z silnikiem Diesla) |
| 2 |
30 |
(+15) zasilanie serwisowe sterowane kluczykiem (wyłącznik zapłonu) |
| 3 |
70 |
Ogólne świadczenie usług |
| 4 |
40 |
Wentylator przedziału pasażerskiego (wersje z silnikiem Diesla) |
| 80 |
Ogólne zaopatrzenie serwisowe (wersje benzynowe) |
| 5 |
30 |
Elektroniczny układ zapłonowy i wtryskowy |
| 6 |
40 |
Wentylator chłodnicy silnika (Pierwszy bieg; wersje 2.5 V6 24V) |
| 50 |
Wentylator chłodnicy silnika (Pierwszy bieg; wersje T.SPARK i JTS) |
| 60 |
Wentylator chłodnicy silnika (Pierwszy bieg; wersje z silnikiem Diesla) |
| 7 |
30 |
Wentylator chłodnicy silnika (Drugi bieg; wersje T.SPARK i JTS)
Skrzynia biegów Selespeed |
| 40 |
Wentylator chłodnicy silnika (druga prędkość; wersje z silnikiem wysokoprężnym)
Wentylator chłodnicy silnika (druga prędkość; wersje 2,5 V6 24 V)
Automatyczna skrzynia biegów |
| 8 |
70 |
Świece żarowe i oporniki na filtrze oleju opałowego (wersje Diesel) |
| 20 |
Automatyczna skrzynia biegów (wersja 2.5 V6 24V)
Skrzynia biegów Selespeed (wersja 2.0 JTS) |
| 9 |
60 |
Układ ABS |
| 10 |
70 |
Dodatkowa nagrzewnica (tylko wersja diesel) |
| 30 |
Zasilanie pompy olejowej (tylko wersje Selespeed) |
Przekaźniki w komorze silnika
Znajduje się z przodu akumulatora (zdjąć pokrywę).
| Numer |
Opis |
| A |
Przekaźnik 2. prędkości wentylatora chłodnicy silnika (wersje T.SPARK) |
| B |
Przekaźnik 1. prędkości wentylatora chłodnicy silnika |
| C |
Przekaźnik pompy paliwa |
| D |
Elektroniczny przekaźnik wtrysku |
| E |
Przekaźnik sprężarki klimatyzacji |
| F |
Przekaźnik wariatora rozrządu (tylko 1.6 T.SPARK)
Przekaźnik 2. prędkości wentylatora chłodnicy silnika (tylko wersje 2.5 V6 24V, JTD i JTD 16V Multijet). |
| G |
Przekaźnik nagrzewnicy oleju opałowego (tylko wersje z silnikiem Diesla) |

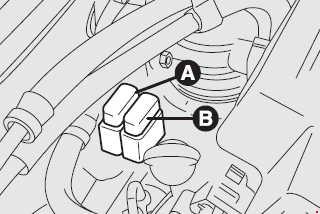

Dodatkowe bezpieczniki dla wersji z silnikiem Diesla
W przypadku wersji Diesel, w zależności od zainstalowanych opcji, do tylnej przegrody komory silnika mocowany jest drugi wspornik.
| Numer |
Ampery [A] |
Opis |
| A |
30 |
Dodatkowa nagrzewnica przedziału pasażerskiego, Przekaźnik 2. poziomu |
| B |
30 |
Dodatkowa nagrzewnica przedziału pasażerskiego, Przekaźnik 1. poziomu |
