Schematy skrzynek bezpieczników i przekaźników – Abarth 500
Dotyczy pojazdów wyprodukowanych w latach:
2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Skrzynka bezpieczników w desce rozdzielczej
| Opis |
Numer |
Ampery [A] |
| Dostawa prawego światła mijania |
F12 |
7,5 |
| Zasilanie jednostki sterującej lewego światła mijania i regulacji kierunku reflektorów |
F13 |
7,5 |
| Przełącznik bocznika w komorze silnika |
F31 |
5 |
| Światła przednich i tylnych lamp sufitowych, lampki sufitowe w bagażniku i drzwiach |
F32 |
7,5 |
| Gniazdo diagnostyczne, radio samochodowe, klimatyzacja, EOBD |
F36 |
10 |
| Wyłącznik świateł stopu, węzeł tablicy rozdzielczej |
F37 |
5 |
| Centralny zamek drzwi |
F38 |
20 |
| Pompa spryskiwacza przedniej szyby/tylnej szyby |
F43 |
15 |
| Elektryczna szyba po stronie kierowcy |
F47 |
20 |
| Elektryczna szyba po stronie pasażera |
F48 |
20 |
| Przełączniki podświetlenia, lusterka elektryczne |
F49 |
5 |
| Węzeł poduszki powietrznej |
F50 |
7,5 |
| Przełącznik radia samochodowego, konwergencja, system klimatyzacji, światła stopu, sprzęgło |
F51 |
7,5 |
| Węzeł tablicy przyrządów |
F53 |
5 |

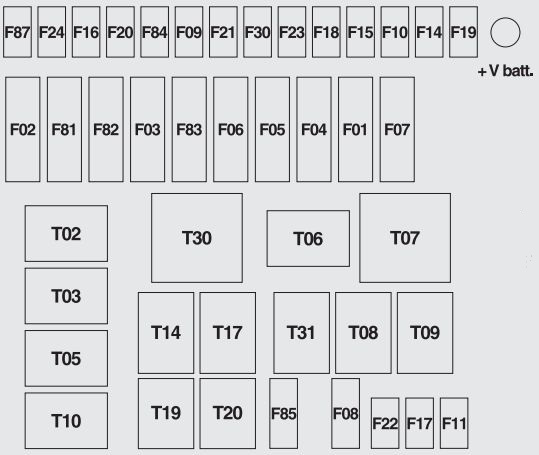

Skrzynka bezpieczników w komorze silnika
| Opis |
Numer |
Ampery [A] |
| Wentylator systemu klimatyzacji |
F08 |
30 |
| Zapasowy |
F09 |
15 |
| Brzęczyki |
F10 |
15 |
| Układ sterowania silnikiem (obciążenia wtórne) |
F11 |
10 |
| Reflektory główne |
F14 |
15 |
| Silnik szyberdachu |
F15 |
20 |
| +15 Sterownik silnika, cewka przekaźnika T20 |
F 16 |
7,5 |
| Jednostka sterująca silnika |
F17 |
10 |
| Zapasowy |
F18 |
7,5 |
| Sterownik silnika, cewka przekaźnika T09 |
F18 |
7,5 |
| Kompresor kondycjonera |
F19 |
7,5 |
| Podgrzewana tylna szyba, odmgławiacze lusterek |
F20 |
30 |
| Pompa paliwowa |
F21 |
15 |
| Cewka zapłonowa |
F22 |
15 |
| Jednostka sterująca silnika |
F22 |
20 |
| Układ hamulcowy (jednostka sterująca, zawory) |
F23 |
20 |
| +15 Układ hamulcowy, napęd elektryczny, czujnik odchylenia |
F24 |
7,5 |
| Reflektory przeciwmgielne |
F30 |
15 |
| Zapasowy |
F84 |
10 |
| Gniazdo przednie (z wtyczką zapalniczki lub bez) |
F85 |
15 |
| +15 dla świateł cofania, cewek przekaźników T02, T05, T14 i T19 |
F87 |
7,5 |
| Opis |
Przekaźnik |
Ampery [A] |
| Reflektory główne |
T02 |
20 |
| Brzęczyki |
T03 |
20 |
| Kompresor kondycjonera |
T05 |
20 |
| Jednobiegowy wentylator chłodzący silnik — Wentylator chłodzący silnik o niskiej prędkości |
T06 |
30 |
| Wentylator chłodzący silnik o dużej prędkości |
T07 |
50 |
| Wentylator systemu klimatyzacji |
T08 |
30 |
| Układ sterowania silnikiem (przekaźnik główny) |
T09 |
30 |
| Zapasowy |
T10 |
20 |
| Reflektory przeciwmgielne |
T14 |
20 |
| Pompa paliwowa |
T17 |
30 |
| Odmgławianie |
T19 |
30 |
| Zapasowy |
T20 |
30 |
| Zapasowy |
T30 |
50 |
| Gniazdo przednie (z wtyczką zapalniczki lub bez) |
T51 |
30 |
